การตรวจสอบแกนพวงมาลัย

id061300801600

คำเตือน

•  การจัดการกับถุงลมนิรภัยด้านคนขับอย่างไม่เหมาะสม อาจทำให้ถุงลมนิรภัยพองตัวโดยไม่ตั้งใจ และอาจทำให้บาดเจ็บสาหัสได้ ให้อ่านคำเตือนและข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัยก่อนที่จะทำงานกับโมดูลถุงลมนิรภัย (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ])

หมายเหตุ

•  มีความจำเป็นที่จะต้องหมุนพวงมาลัย เมื่อต้องการถอดโมดูลถุงลมนิรภัยด้านคนขับออก หากปิดสวิตช์กุญแจโดยที่ประตูด้านคนขับปิดอยู่ พวงมาลัยจะล็อก ปฏิบัติตามขั้นตอนที่ 1 ถึง 3 เพื่อปลดล็อกพวงมาลัย

1.  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)

2.  เปิดประตูด้านคนขับ

3.  OFF สวิตช์กุญแจ

4.  ถอดสายแบตเตอรี่ขั้วลบออก และรอ อย่างน้อย 1 นาที (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

5.  ถอดโมดูลถุงลมนิรภัยด้านคนขับออก (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ])

6.  ตั้งพวงมาลัยให้ตรง

7.  ถอดโบลท์ล็อกออก

am2zzw00008145

8.  ถอดพวงมาลัยออกโดยใช้ตัวถอดที่มีจำหน่ายทั่วไป

ข้อควรระวัง

•  ห้ามถอดพวงมาลัยโดยการใช้ค้อนทุบที่แกน แกนพวงมาลัยอาจเสียหายได้

9.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหน้าด้านคนขับ (ดู การถอด/การติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(2)  แผงตกแต่งด้านหน้าด้านคนขับ (ดู การถอด/การติดตั้งแผงตกแต่งด้านหน้า)

(3)  คันปลดล็อกฝากระโปรงหน้า (ดู การถอด/การติดตั้งคันปลดล็อกฝากระโปรงหน้าและสายปลดล็อก)

(4)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/การติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

10.  ลอกแนวตะเข็บเชื่อมออกส่วนหนึ่ง

11.  ถอดแผงปิดด้านล่างฝั่งคนขับ (ดู การถอด/ติดตั้งถอดแผงปิดด้านล่างฝั่งคนขับ)

12.  ถอดฝาครอบแกนพวงมาลัยออก (ดู การถอด/ติดตั้งฝาครอบแกนพวงมาลัย)

13.  ตรวจสอบความแน่นหนาและความเสียหายของตลับลูกปืนแกนพวงมาลัย

•  หากพบความบกพร่อง ให้เปลี่ยนแกนพวงมาลัย (ดู การถอด/การติดตั้งพวงมาลัยและแกนพวงมาลัย)

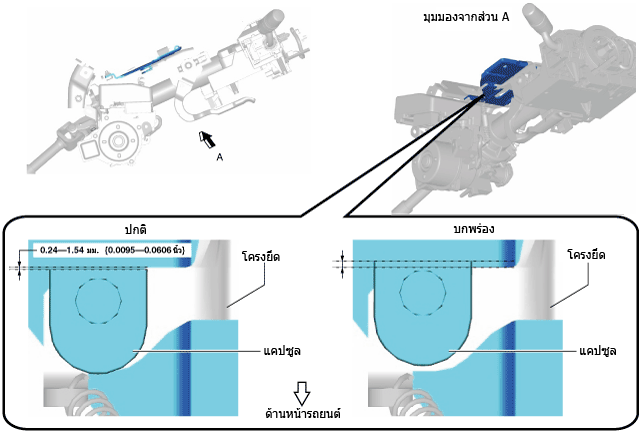

14.  ตรวจสอบให้แน่ใจว่าผิวหน้าโครงยึดที่แสดงในภาพอยู่ค่อนไปทางด้านหลังของรถมากกว่าผิวหน้าแคปซูล

am2zzw00008155

•  หากผิวหน้าโครงยึดอยู่ค่อนมาทางด้านหน้าของตัวรถมากกว่าผิวหน้าแคปซูล ให้เปลี่ยนส่วนประกอบของแกนพวงมาลัยใหม่ (ดู การถอด/การติดตั้งพวงมาลัยและแกนพวงมาลัย)

หมายเหตุ

•  ถ้าหากผิวหน้าโครงยึดอยู่ค่อนมาทางด้านหน้าของตัวรถมากกว่าผิวหน้าแคปซูล กลไกดูดซับแรงกระแทกของแกนพวงมาลัยจะทำงาน ดังนั้นจึงจำเป็นต้องเปลี่ยนส่วนประกอบของแกนพวงมาลัยใหม่
