ภาพตำแหน่งคลัตช์ [F66M-R]

id0510q2156300

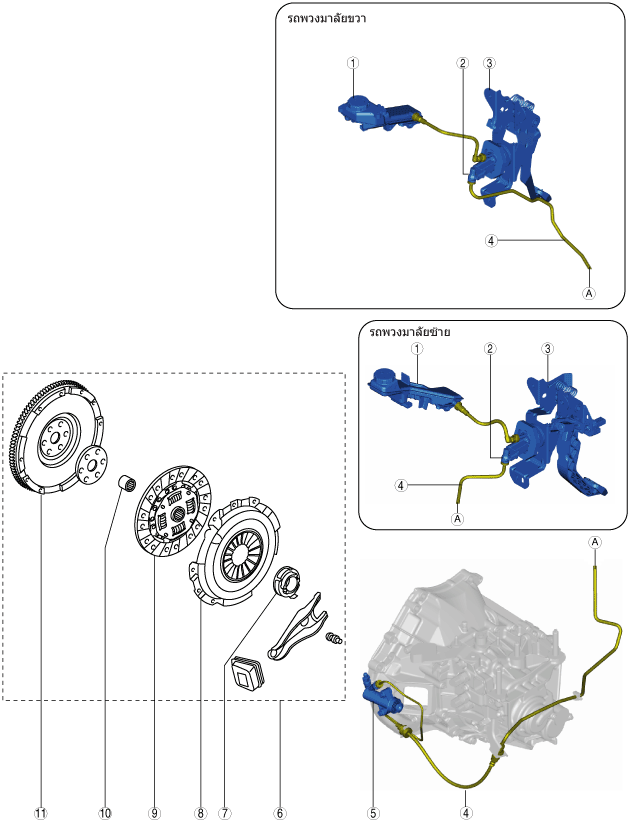

SKYACTIV-G 1.5

am2zzw00009970

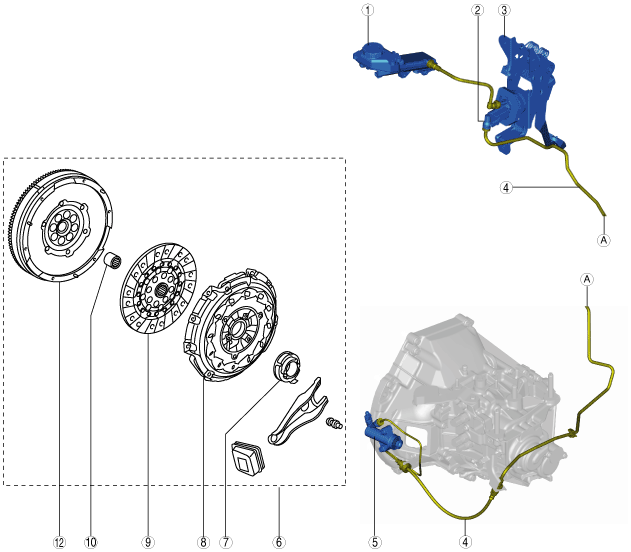

SKYACTIV-D 1.5

am2zzw00011242

1	ถังพักสำรอง (ดู การตรวจสอบน้ำมันคลัตช์ [F66M-R]) (ดู การเปลี่ยนถ่าย/การไล่อากาศในน้ำมันคลัตช์ [F66M-R])
2	แม่ปั๊มคลัตช์ (ดู การถอด/ติดตั้งแม่ปั๊มคลัตช์ [F66M-R]) (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับระยะชักคลัตช์ [F66M-R])
3	แป้นคลัตช์ (ดู การตรวจสอบแป้นคลัตช์ [F66M-R]) (ดู การถอด/ติดตั้งแป้นคลัตช์ [F66M-R]) (ดู การถอด/ติดตั้งสวิตช์ตำแหน่งแป้นคลัตช์ [F66M-R]) (ดู การถอด/ติดตั้งสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ท [F66M-R])
4	ท่อคลัตช์และท่ออ่อน (ดู การตรวจสอบการรั่วไหลของน้ำมันคลัตช์ [F66M-R]) (ดู การถอด/ติดตั้งท่อคลัตช์และท่อยาง [F66M-R])
5	ปั๊มคลัตช์ล่าง (ดู การถอด/ติดตั้งปั๊มคลัตช์ล่าง [F66M-R])
6	ชุดคลัตช์ (ดู การถอด/ติดตั้งชุดคลัตช์ [F66M-R])
7	ปลอกปลดคลัตช์ (ดู การถอด/ติดตั้งชุดคลัตช์ [F66M-R]) (ดู การตรวจสอบปลอกปลดคลัตช์ [F66M-R])
8	ฝาครอบคลัตช์ (ดู การถอด/ติดตั้งชุดคลัตช์ [F66M-R]) (ดู การตรวจสอบฝาครอบคลัตช์ [F66M-R])
9	แผ่นคลัตช์ (ดู การถอด/ติดตั้งชุดคลัตช์ [F66M-R]) (ดู การตรวจสอบแผ่นคลัตช์ [F66M-R])
10	ลูกปืนปลายเกียร์ (ดู การถอด/ติดตั้งชุดคลัตช์ [F66M-R]) (ดู การตรวจสอบลูกปืนปลายเกียร์ [F66M-R])
11	ล้อช่วยแรง (รุ่นที่มี SKYACTIV-G 1.5) (ดู การถอด/ติดตั้งชุดคลัตช์ [F66M-R]) (ดู การตรวจสอบล้อช่วยแรง [F66M-R])
12	ล้อช่วยแรงแบบสองชั้น (รุ่นที่มี SKYACTIV-D 1.5) (ดู การถอด/ติดตั้งชุดคลัตช์ [F66M-R]) (ดู การตรวจสอบล้อช่วยแรงแบบสองชั้น [D66M-R])
