การถอด/ติดตั้งปั๊มคลัตช์ล่าง [F66M-R]

id0510q2157100

ข้อควรระวัง

•  ห้ามให้น้ำมันคลัตช์สัมผัสถูกพื้นผิวที่มีการทาสี น้ำมันคลัตช์มีคุณสมบัติในการละลายสีได้ หากน้ำมันคลัตช์สัมผัสถูกพื้นผิวที่มีการทาสี ให้ล้างออกด้วยน้ำสะอาดทันที และเช็ดบริเวณที่มีการสัมผัสให้แห้ง

SKYACTIV-G 1.5

1.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

2.  ถอดท่อคลัตช์หมายเลข 2 จากปั๊มคลัตช์ล่างและอุดเพื่อป้องกันน้ำมันคลัตช์รั่ว (ดู การถอด/ติดตั้งท่อคลัตช์และท่อยาง [F66M-R])

3.  ถอดปั๊มคลัตช์ล่างออก

am2zzw00010006

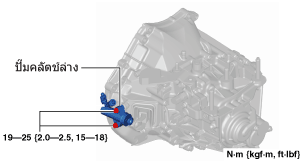

4.  ติดตั้งปั๊มคลัตช์ล่าง

am2zzw00010007

5.  ต่อท่อคลัตช์หมายเลข 2 เข้ากับปั๊มคลัตช์ล่าง (ดู การถอด/ติดตั้งท่อคลัตช์และท่อยาง [F66M-R])

6.  ไล่อากาศออกจากระบบคลัตช์ (ดู การเปลี่ยนถ่าย/การไล่อากาศในน้ำมันคลัตช์ [F66M-R])

7.  ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

SKYACTIV-D 1.5

1.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

2.  ถอดท่อคลัตช์หมายเลข 2 จากปั๊มคลัตช์ล่างและอุดเพื่อป้องกันน้ำมันคลัตช์รั่ว (ดู การถอด/ติดตั้งท่อคลัตช์และท่อยาง [F66M-R])

3.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

adejjw00012142

1	โบลท์ (ตัวล่าง)
2	โบลท์ (ตัวบน)
3	ปั๊มคลัตช์ล่าง

4.  ติดตั้งตามลำดับที่ระบุไว้ในตาราง

am2zzw00010008

1	ปั๊มคลัตช์ล่าง
2	โบลท์ (ตัวบน)
3	โบลท์ (ตัวล่าง)

5.  ต่อท่อคลัตช์หมายเลข 2 เข้ากับปั๊มคลัตช์ล่าง (ดู การถอด/ติดตั้งท่อคลัตช์และท่อยาง [F66M-R])

6.  ไล่อากาศออกจากระบบคลัตช์ (ดู การเปลี่ยนถ่าย/การไล่อากาศในน้ำมันคลัตช์ [F66M-R])

7.  ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)
