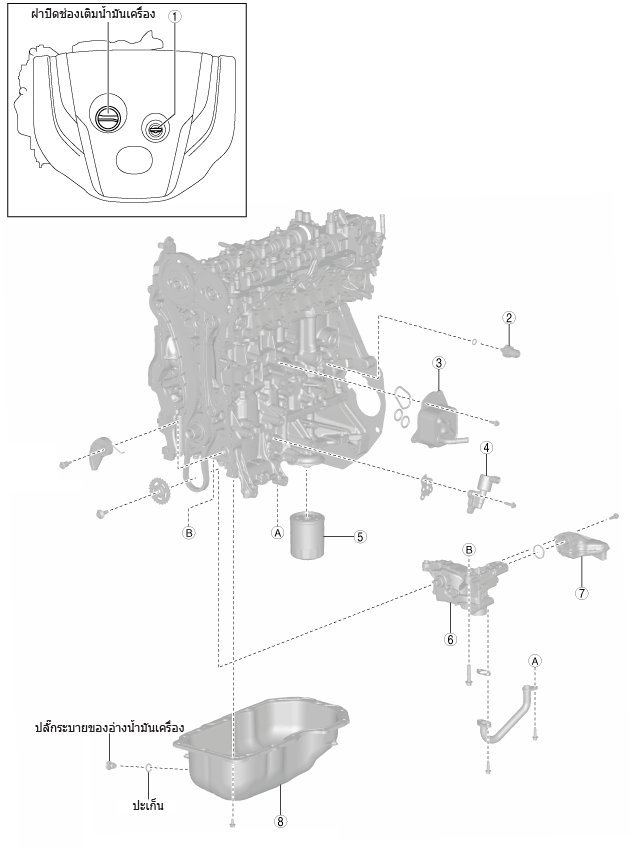

ภาพตำแหน่งระบบหล่อลื่น [SKYACTIV-D 1.5]

id0111q2800100

am2zzw00011156

1	ก้านวัดระดับน้ำมัน (ดู การตรวจสอบระดับน้ำมันเครื่อง [SKYACTIV-D 1.5]) (ดู การเปลี่ยนถ่ายน้ำมันเครื่อง [SKYACTIV-D 1.5])
2	เซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่อง (ดู การตรวจสอบแรงดันน้ำมันเครื่อง [SKYACTIV-D 1.5])
3	แผงระบายความร้อน (ดู การถอด/ติดตั้งแผงระบายความร้อนน้ำมันเครื่อง [SKYACTIV-D 1.5])
4	โซลินอยด์วาล์วน้ำมันเครื่อง (ดู การถอด/ติดตั้งโซลินอยด์วาล์วน้ำมันเครื่อง [SKYACTIV-D 1.5]) (ดู การตรวจสอบโซลินอยด์วาล์วน้ำมันเครื่อง [SKYACTIV-D 1.5])
5	กรองน้ำมันเครื่อง (ดู การเปลี่ยนกรองน้ำมันเครื่อง [SKYACTIV-D 1.5])
6	ปั๊มน้ำมันเครื่อง (ดู การถอด/ติดตั้งปั๊มน้ำมัน [SKYACTIV-D 1.5])
7	ตะแกรงกรอง (ดู การถอด/ติดตั้งปั๊มน้ำมัน [SKYACTIV-D 1.5])
8	อ่างน้ำมัน (ดู การถอด/ติดตั้งอ่างน้ำมันเครื่อง [SKYACTIV-D 1.5])
