การถอด/ติดตั้งปั๊มน้ำมัน [SKYACTIV-D 1.5]

id0111q2800600

คำเตือน

•  เครื่องยนต์และน้ำมันเครื่องที่ร้อนจัดอาจเป็นสาเหตุทำให้เกิดแผลไหม้พุพองรุนแรงได้ ดับเครื่องยนต์และควรรอให้เครื่องยนต์และน้ำมันเครื่องเย็นลงก่อน

•  รถยนต์ที่ถูกยกขึ้นแต่ไม่ได้รองรับไว้ด้วยฐานหรือขาตั้งที่มั่นคงนั้นก่อให้เกิดอันตราย เนื่องจากรถอาจลื่นหรือตกลงมาเป็นเหตุให้บุคคลเสียชีวิตหรือบาดเจ็บสาหัสได้ ไม่ควรปฏิบัติงานรอบๆ หรือใต้รถยนต์ที่ถูกยกขึ้น โดยไม่มีฐานรองรับที่มั่นคงปลอดภัย

•  การสัมผัสถูกน้ำมันเครื่องที่ใช้แล้วเป็นเวลานานติดต่อกันเป็นสาเหตุทำให้เกิดมะเร็งผิวหนังในหนูทดลอง ป้องกันผิวของคุณ ด้วยการล้างมือด้วยสบู่และน้ำทันทีหลังจากทำงานที่เกี่ยวข้องกับน้ำมันเครื่องเสร็จ

1.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

2.  ถ่ายน้ำมันเครื่องออก (ดู การเปลี่ยนถ่ายน้ำมันเครื่อง [SKYACTIV-D 1.5])

3.  ถอดอ่างน้ำมันออก (ดู การถอด/ติดตั้งอ่างน้ำมันเครื่อง [SKYACTIV-D 1.5])

4.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

6.  เติมน้ำมันเครื่องตามชนิดและปริมาณที่ระบุลงไป (ดู การเปลี่ยนถ่ายน้ำมันเครื่อง [SKYACTIV-D 1.5])

7.  สตาร์ทเครื่องยนต์และตรวจดูให้แน่ใจว่าไม่มีน้ำมันรั่วไหลออกมา

•  หากมีน้ำมันรั่วไหล ให้ซ่อมหรือเปลี่ยนอะไหล่ตามความเหมาะสม

8.  ตรวจวัดระดับน้ำมันเครื่อง (ดู การตรวจสอบระดับน้ำมันเครื่อง [SKYACTIV-D 1.5])

9.  ตรวจสอบแรงดันน้ำมันเครื่อง (ดู การตรวจสอบแรงดันน้ำมันเครื่อง [SKYACTIV-D 1.5])

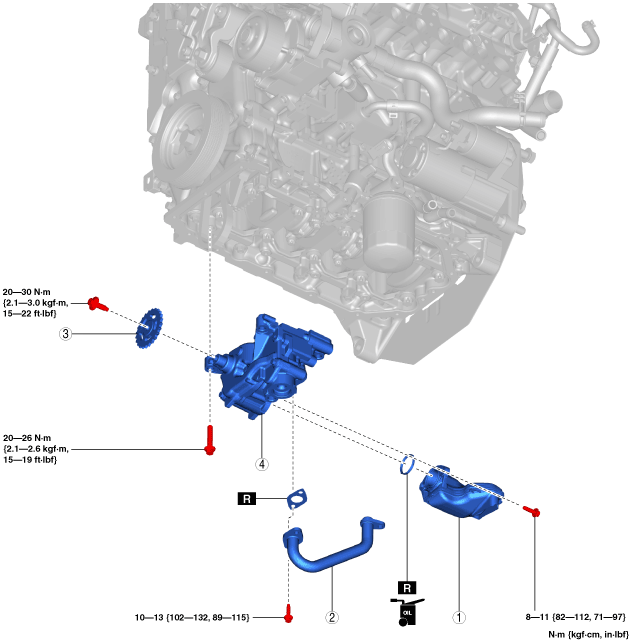

am2zzw00011164

1	ตะแกรงกรอง
2	ท่อส่งน้ำมัน
3	เฟืองโซ่ปั๊มน้ำมันเครื่อง (ดู หมายเหตุการถอดเฟืองโซ่ปั๊มน้ำมันเครื่อง) (ดู หมายเหตุการติดตั้งเฟืองโซ่ปั๊มน้ำมันเครื่อง)
4	ปั๊มน้ำมันเครื่อง

หมายเหตุการถอดเฟืองโซ่ปั๊มน้ำมันเครื่อง

1.  ล็อกปั๊มน้ำมันเครื่องไม่ให้หมุนได้ ดังรูป

am2zzw00011165

2.  ถอดเฟืองโซ่ปั๊มน้ำมันเครื่อง

หมายเหตุการติดตั้งเฟืองโซ่ปั๊มน้ำมันเครื่อง

1.  ล็อกปั๊มน้ำมันเครื่องไม่ให้หมุนได้ ดังรูป

am2zzw00011166

2.  ติดตั้งเฟืองโซ่ปั๊มน้ำมันเครื่อง
