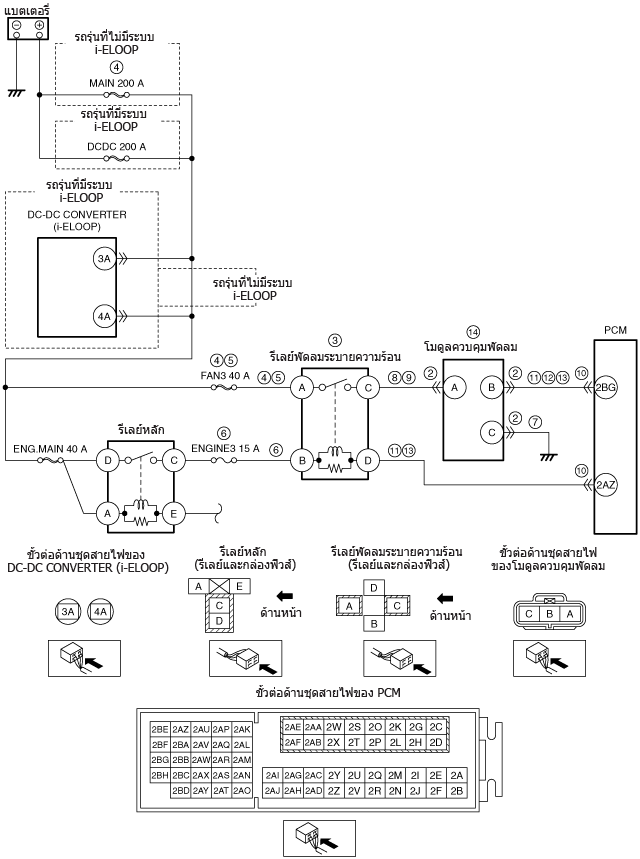

1
|
ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องที่มีอยู่
• ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องที่มีอยู่
• มีข้อมูลงานซ่อมที่เกี่ยวข้องใช่หรือไม่?
|
ใช่
|
ทำการซ่อมแซมหรือวิเคราะห์ปัญหาตามข้อมูลงานซ่อมที่มีอยู่
• หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
2
|
ตรวจสอบสภาพของขั้วต่อโมดูลควบคุมพัดลม
• OFF สวิตช์กุญแจ
• ปลดขั้วต่อโมดูลควบคุมพัดลม
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 15
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
3
|
ตรวจสอบรีเลย์พัดลมระบายความร้อน
• ถอดรีเลย์พัดลมระบายความร้อน
• ตรวจสอบรีเลย์พัดลมระบายความร้อน
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
เปลี่ยนรีเลย์พัดลมระบายความร้อน จากนั้นไปยังขั้นตอนที่ 15
|
|
ไม่ใช่
|
รถยนต์รุ่นที่มี i-ELOOP:
• ไปยังขั้นตอนที่ 5
รถยนต์รุ่นที่ไม่มี i-ELOOP:
• ไปยังขั้นตอนถัดไป
|
|
4
|
ตรวจสอบการลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแหล่งจ่ายไฟรีเลย์พัดลมระบายความร้อน
• ถอดรีเลย์พัดลมระบายความร้อนออกแล้ว
• ตรวจสอบว่าได้ปลดขั้วต่อของโมดูลควบคุมพัดลมออกแล้ว
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว A ของรีเลย์พัดลมระบายความร้อน (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเป็น B+ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนที่ 6
|
|
ไม่ใช่
|
ตรวจสอบฟิวส์ MAIN 200 A และฟิวส์ FAN3 40 A
• หากฟิวส์ขาด:
-
― โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างฟิวส์ MAIN 200 A กับขั้ว A ของรีเลย์พัดลมระบายความร้อนหรือไม่
ถ้ามีขั้วต่อร่วม:
-
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
• เปลี่ยนฟิวส์ที่บกพร่อง
• หากฟิวส์เสียหาย:
-
― เปลี่ยนฟิวส์ที่บกพร่อง
• หากฟิวส์ทั้งหมดปกติ:
-
― โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วบวกแบตเตอรี่และขั้ว A ของรีเลย์พัดลมระบายความร้อนหรือไม่
ถ้ามีขั้วต่อร่วม:
-
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 15
|
|
5
|
ตรวจสอบการลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแหล่งจ่ายไฟรีเลย์พัดลมระบายความร้อน
• ถอดรีเลย์พัดลมระบายความร้อนออกแล้ว
• ตรวจสอบว่าได้ปลดขั้วต่อของโมดูลควบคุมพัดลมออกแล้ว
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว A ของรีเลย์พัดลมระบายความร้อน (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเป็น B+ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ถอดปลั๊กนิรภัย
ตรวจสอบฟิวส์ FAN3 40 A
• หากฟิวส์ขาด:
-
― โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างฟิวส์ FAN3 40 A กับขั้ว A ของรีเลย์พัดลมระบายความร้อนหรือไม่
ถ้ามีขั้วต่อร่วม:
-
• หาจุดที่บกพร่องด้วยการตรวจสอบขั้วต่อร่วมและขั้วว่ามีการกัดกร่อน, เสียหาย หรือหลุดออกหรือไม่ และตรวจสอบชุดสายไฟที่เกี่ยวข้องกับขั้ว 4A ของ DC-DC converter (i-ELOOP) เพื่อหาการลัดวงจรไปยังกราวน์
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์ หรือขั้วต่อ 4A ของ DC-DC converter - ชุดสายไฟที่เกี่ยวข้อง
• เปลี่ยนฟิวส์
• หากฟิวส์เสียหาย:
-
― เปลี่ยนฟิวส์
• หากฟิวส์ปกติ:
-
― โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว 4A ของ DC-DC converter (i-ELOOP) และขั้ว A ของรีเลย์พัดลมระบายความร้อนหรือไม่
ถ้ามีขั้วต่อร่วม:
-
• หาจุดที่บกพร่องด้วยการตรวจสอบขั้วต่อร่วมและขั้วว่ามีการกัดกร่อน, เสียหาย หรือหลุดออกหรือไม่ และตรวจสอบชุดสายไฟที่เกี่ยวข้องกับขั้ว 4A ของ DC-DC converter (i-ELOOP) เพื่อหาวงจรเปิด
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด หรือชุดสายไฟที่เกี่ยวข้องกับขั้ว 4A ของ DC-DC converter (i-ELOOP)
ติดตั้งปลั๊กนิรภัยกลับเข้าที่
ไปยังขั้นตอนที่ 15
|
|
6
|
ตรวจสอบการลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแหล่งจ่ายไฟรีเลย์พัดลมระบายความร้อน
• ถอดรีเลย์พัดลมระบายความร้อนออกแล้ว
• ตรวจสอบว่าได้ปลดขั้วต่อของโมดูลควบคุมพัดลมออกแล้ว
• ON สวิตช์กุญแจ (ดับเครื่องยนต์)
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว B ของรีเลย์พัดลมระบายความร้อน (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเป็น B+ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ตรวจสอบฟิวส์ ENGINE3 15 A
• หากฟิวส์ขาด:
-
― โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างฟิวส์ ENGINE3 15 A และขั้ว A ของรีเลย์พัดลมระบายความร้อนหรือไม่
ถ้ามีขั้วต่อร่วม:
-
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
• เปลี่ยนฟิวส์
• หากฟิวส์เสียหาย:
-
― เปลี่ยนฟิวส์
• หากฟิวส์ปกติ:
-
― โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของรีเลย์หลักกับขั้ว B ของรีเลย์พัดลมระบายความร้อนหรือไม่
ถ้ามีขั้วต่อร่วม:
-
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 15
|
|
7
|
ตรวจสอบวงจรเปิดในวงจรกราวน์ของโมดูลควบคุมพัดลม
• ถอดรีเลย์พัดลมระบายความร้อนออกแล้ว
• ตรวจสอบว่าได้ปลดขั้วต่อของโมดูลควบคุมพัดลมออกแล้ว
• OFF สวิตช์กุญแจ
• ตรวจสอบความต่อเนื่องระหว่างขั้ว C ของโมดูลควบคุมพัดลม (ด้านชุดสายไฟ) และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
อ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วของโมดูลควบคุมพัดลมและกราวน์ตัวถังหรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ตรวจสอบจุดต่อไปนี้:
-
― วงจรเปิดระหว่างโมดูลควบคุมพัดลมและกราวน์ตัวถัง
― จุดต่อกราวน์หลวมหรือดีดขึ้น
-
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ไปยังขั้นตอนที่ 15
|
|
8
|
ตรวจสอบการลัดวงจรไปยังกราวน์ในวงจรแหล่งจ่ายไฟของโมดูลควบคุมพัดลม
• ถอดรีเลย์พัดลมระบายความร้อนออกแล้ว
• ตรวจสอบว่าได้ปลดขั้วต่อของโมดูลควบคุมพัดลมออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้ว C ของรีเลย์พัดลมระบายความร้อน (ด้านชุดสายไฟ) และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของรีเลย์พัดลมระบายความร้อนและขั้ว A ของโมดูลควบคุมพัดลมหรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนที่ 15
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
9
|
ตรวจสอบวงจรเปิดในวงจรแหล่งจ่ายไฟของโมดูลควบคุมพัดลม
• ถอดรีเลย์พัดลมระบายความร้อนออกแล้ว
• ตรวจสอบว่าได้ปลดขั้วต่อของโมดูลควบคุมพัดลมออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้ว C ของรีเลย์พัดลมระบายความร้อน (ด้านชุดสายไฟ) และขั้ว A ของโมดูลควบคุมพัดลม (ด้านชุดสายไฟ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของรีเลย์พัดลมระบายความร้อนและขั้ว A ของโมดูลควบคุมพัดลมหรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 15
|
|
10
|
ตรวจสอบสภาพของขั้วต่อ PCM
• ปลดขั้วต่อ PCM
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 15
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
11
|
ตรวจสอบการลัดวงจรไปยังกราวน์ในโมดูลควบคุมพัดลมและวงจรรีเลย์พัดลมระบายความร้อน
• ถอดรีเลย์พัดลมระบายความร้อนออกแล้ว
• ตรวจสอบว่าได้ถอดขั้วต่อของโมดูลควบคุมพัดลม และ PCM ออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟ) และกราวน์ตัวถัง:
-
― ขั้ว B ของโมดูลควบคุมพัดลม
― ขั้ว D ของรีเลย์พัดลมระบายความร้อน
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• ขั้ว B ของโมดูลควบคุมพัดลม — ขั้ว 2BG ของ PCM
• ขั้ว D ของรีเลย์พัดลมระบายความร้อน — ขั้ว 2AZ ของ PCM
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนที่ 15
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
12
|
ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟในวงจรสัญญาณโมดูลควบคุมพัดลม
• ถอดรีเลย์พัดลมระบายความร้อนออกแล้ว
• ตรวจสอบว่าได้ถอดขั้วต่อของโมดูลควบคุมพัดลม และ PCM ออกแล้ว
• ON สวิตช์กุญแจ (ดับเครื่องยนต์)
-
หมายเหตุ
-
• รหัส DTC อื่นอาจถูกบันทึกโดย PCM ที่ตรวจพบวงจรเปิด
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว B ของโมดูลควบคุมพัดลม (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว B ของโมดูลควบคุมพัดลมและขั้ว 2BG ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 15
|
|
13
|
ตรวจสอบวงจรเปิดในโมดูลควบคุมพัดลมและวงจรรีเลย์พัดลมระบายความร้อน
• ถอดรีเลย์พัดลมระบายความร้อนออกแล้ว
• ตรวจสอบว่าได้ถอดขั้วต่อของโมดูลควบคุมพัดลม และ PCM ออกแล้ว
• OFF สวิตช์กุญแจ
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟ):
-
― ขั้ว B ของโมดูลควบคุมพัดลม —ขั้ว 2BG ของ PCM
― ขั้ว D ของรีเลย์พัดลมระบายความร้อน — ขั้ว 2AZ ของ PCM
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• ขั้ว B ของโมดูลควบคุมพัดลม — ขั้ว 2BG ของ PCM
• ขั้ว D ของรีเลย์พัดลมระบายความร้อน — ขั้ว 2AZ ของ PCM
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 15
|
|
14
|
ตรวจสอบโมดูลควบคุมพัดลม
• ตรวจสอบโมดูลควบคุมพัดลม
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
เปลี่ยนโมดูลควบคุมพัดลม จากนั้นไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
15
|
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
• ดำเนินการทดสอบด้วยตนเอง KOEO
• รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
16
|
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
• ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
• แสดงรหัส DTC ใดๆ ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
