รหัส DTC U2300:00
การกำหนดค่าส่วนกลางผิดพลาด
สภาวะที่ตรวจพบ
• ด้วยแรงเคลื่อนไฟฟ้าแบตเตอรี่ที่มากกว่าค่าที่กำหนดไว้ จะเป็นไปตามสภาวะต่อไปนี้เป็นเวลา 5 วินาที
-
― ไม่มีการกำหนดค่าแผงหน้าปัด― ไม่มีการส่งสัญญาณการกำหนดค่าด้วย CAN ID โดยประมาณจากแผงหน้าปัด― ค่าสัญญาณการกำหนดค่าที่ส่งจากแผงหน้าปัดผ่าน CAN เป็นค่าที่ไม่รู้จักหรือเป็นค่าที่ไม่ถูกต้อง― ค่าสัญญาณการกำหนดค่าที่ส่งจากแผงหน้าปัดผ่าน CAN เป็นค่าอื่นที่ไม่ใช่ค่าโดยประมาณ― ค่าสัญญาณการกำหนดค่าที่ส่งจากแผงหน้าปัดผ่าน CAN ไม่ตรงกับค่า PCM
หมายเหตุเสริมเกี่ยวกับการวิเคราะห์
• นี่เป็นการตรวจสอบอย่างต่อเนื่อง (อื่นๆ)
• ไฟเตือนระบบเครื่องยนต์ไม่สว่างขึ้น
• ข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA ไม่สามารถใช้งานได้
• รหัส DTC ไม่ถูกบันทึกลงในหน่วยความจำ PCM
ฟังก์ชั่นการป้องกันความผิดพลาด
ไม่ใช้
สาเหตุที่เป็นไปได้
• ชุดขับเคลื่อน CAN ทำงานผิดพลาด (แผงหน้าปัดหรือ PCM)
• ข้อมูลการกำหนดค่าสำหรับแผงหน้าปัดถูกตั้งค่าอย่างไม่ถูกต้อง
• สายสัญญาณการสื่อสาร CAN ระหว่างแผงหน้าปัดและ PCM บกพร่อง
-

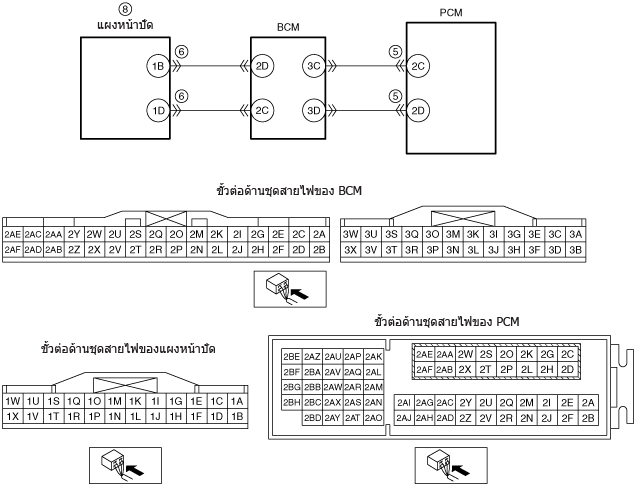

― ขั้ว 1B ของแผงหน้าปัด — ขั้ว 2D ของ BCM― ขั้ว 1D ของแผงหน้าปัด — ขั้ว 2C ของ BCM― ขั้ว 3C ของ BCM — ขั้ว 2C ของ PCM― ขั้ว 3D ของ BCM — ขั้ว 2D ของ PCM
• BCM บกพร่อง
• ขั้วหรือขั้วต่อของ PCM บกพร่อง
• ขั้วต่อหรือขั้วของแผงหน้าปัดบกพร่อง
• แผงหน้าปัดหลวม
• แผงหน้าปัดบกพร่อง
• ความผิดพลาดในหน่วยความจำแบบจำข้อมูลถาวรใน PCM
• PCM บกพร่อง
