การถอด/ติดตั้งตัวเก็บประจุ (i-ELOOP) [i-ELOOP]
id131704006000
ขั้นตอนก่อนซ่อมชิ้นส่วนที่เกี่ยวข้องกับระบบ i-ELOOP
ข้อควรระวังเกี่ยวกับการใช้ตัวเก็บประจุ (i-ELOOP)
การถอด/ติดตั้งตัวเก็บประจุ (i-ELOOP)
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

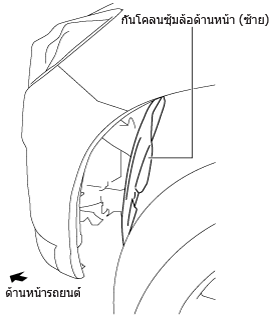

2. ติดตั้งบังโคลนหน้า (ซ้าย) ไปด้านข้างดังรูป (ดู การถอด/ติดตั้งบังโคลน)
am3zzw00014926
|
3. ถอดปลั๊กนิรภัย (service plug) (ดู การถอด/ต่อปลั๊กนิรภัย [i-ELOOP])
4. ถอดออกตามลำดับที่ระบุไว้ในตาราง
5. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
6. เมื่อทิ้งตัวเก็บประจุ (i-ELOOP) ให้ทำการคายประจุแบบบังคับออกจากตัวเก็บประจุก่อนทิ้ง (ดู การกระตุ้นให้ตัวเก็บประจุคายประจุ (i-ELOOP) [i-ELOOP])
7. หากเปลี่ยนตัวเก็บประจุ (i-ELOOP) ด้วยตัวใหม่ ให้เดินเบาเครื่องยนต์เพื่อชาร์จตัวเก็บประจุ

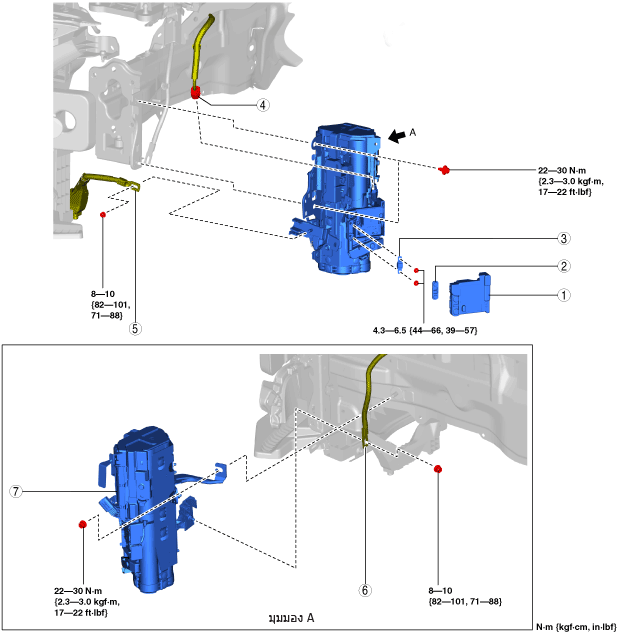

SKYACTIV-G 1.5
am2zzw00011512
|
|
1
|
ฝาครอบกล่องคายประจุ (สำหรับการถอด/ติดตั้งฟิวส์เท่านั้น)
|
|
2
|
ฝาครอบฟิวส์ (สำหรับการถอด/ติดตั้งฟิวส์เท่านั้น)
|
|
3
|
ฟิวส์ (สำหรับการถอด/เปลี่ยนฟิวส์เท่านั้น)
|
|
4
|
ขั้วต่อตัวเก็บประจุ, ชุดสายไฟ
|
|
5
|
ชุดสายไฟเครื่องยนต์
|
|
6
|
สายแบตเตอรี่
|
|
7
|
ตัวเก็บประจุ (i-ELOOP)
|

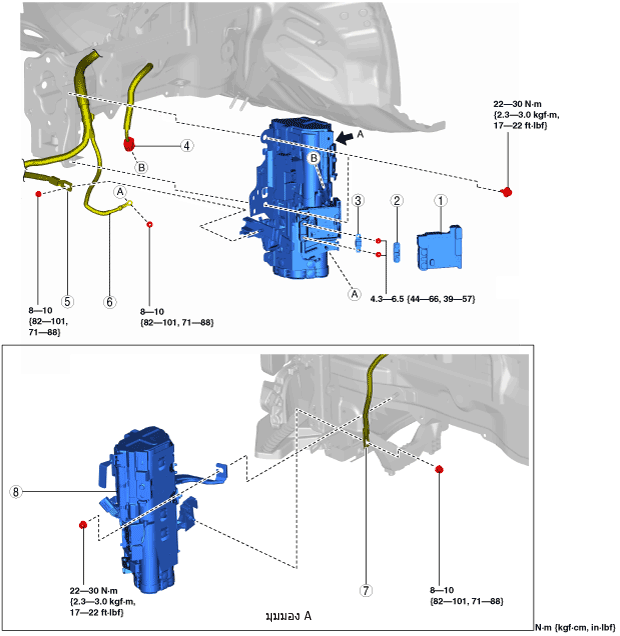

SKYACTIV-D 1.5
am2zzw00011513
|
|
1
|
ฝาครอบกล่องคายประจุ (สำหรับการถอด/ติดตั้งฟิวส์เท่านั้น)
|
|
2
|
ฝาครอบฟิวส์ (สำหรับการถอด/ติดตั้งฟิวส์เท่านั้น)
|
|
3
|
ฟิวส์ (สำหรับการถอด/เปลี่ยนฟิวส์เท่านั้น)
|
|
4
|
ขั้วต่อตัวเก็บประจุ, ชุดสายไฟ
|
|
5
|
ชุดสายไฟเครื่องยนต์
|
|
6
|
ชุดสายไฟด้านหน้า
|
|
7
|
สายแบตเตอรี่
|
|
8
|
ตัวเก็บประจุ (i-ELOOP)
|
หมายเหตุเกี่ยวกับการถอดชุดสายไฟเครื่องยนต์ (SKYACTIV-D 1.5)

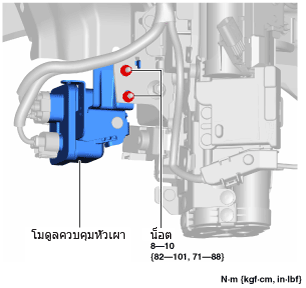

1. ถอดน็อตออกดังรูปและวางโมดูลควบคุมหัวเผาไว้ด้านข้างเพื่อให้สามารถเข้าถึงชุดสายไฟเครื่องยนต์ได้
am2zzw00012361
|
การถอดแยก/ประกอบตัวเก็บประจุ

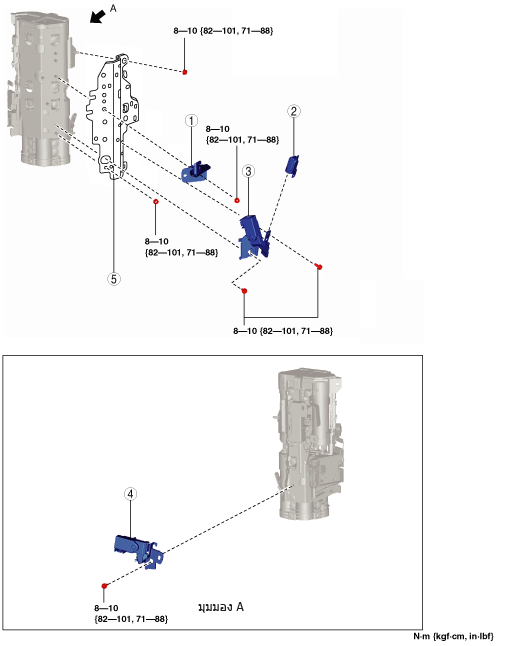

1. เมื่อเปลี่ยนตัวเก็บประจุตัวใหม่ ให้ถอดชิ้นส่วนต่อไปนี้
am2zzw00012362
|
|
1
|
ฐานยึด
|
|
2
|
ฝาครอบขั้ว
|
|
3
|
บัสบาร์ (DC-DC converter)
|
|
4
|
บัสบาร์ (ไดชาร์จ)
|
|
5
|
โครงยึดด้านหน้า
|
หมายเหตุการถอดบัสบาร์ (DC-DC converter)

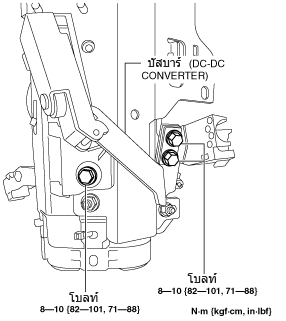

1. ถอดโบลท์สามตัวออก ดังรูป
am2zzw00011516
|

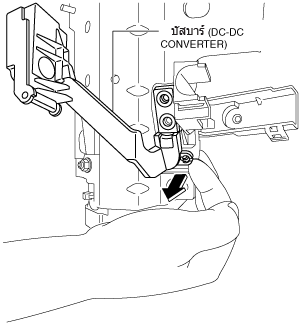

2. ถอดบัสบาร์ (DC-DC converter) โดยการกดตามทิศทางลูกศรดังรูป
am2zzw00011517
|
บัสบาร์ (DC-DC converter), หมายเหตุการติดตั้งบัสบาร์ (ไดชาร์จ)

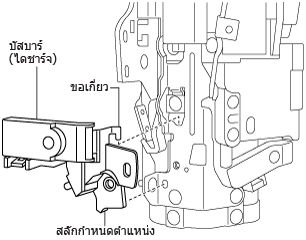

1. ใส่พินกำหนดตำแหน่งบัสบาร์ (ไดชาร์จ) และขอเกี่ยวลงในโครงยึด
am2zzw00011518
|
2. เลื่อนบัสบาร์ (ไดชาร์จ) ตามทิศทางลูกศรดังรูป เพื่อขั้วพินของตัวเก็บประจุใส่ลงในรูของบัสบาร์ได้ (ไดชาร์จ)
am2zzw00011519
|

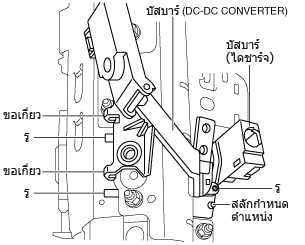

3. จัดตำแหน่งรูของบัสบาร์ (DC-DC converter) ด้วยพินกำหนดตำแหน่งบัสบาร์ (ไดชาร์จ) ในขณะที่ขอเกี่ยวกำหนดตำแหน่งบัสบาร์ (DC-DC converter) (2) เกี่ยวเข้ากับรูของโครงยึด
am2zzw00011520
|
4. ขันแน่นโบลท์ (2) ดังรูป
am2zzw00011521
|

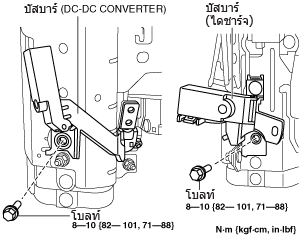

5. ขันแน่นโบลท์ (2) ดังรูป
am2zzw00011522
|
6. ติดตั้งฝาครอบขั้ว
am2zzw00011523
|
