ขั้นตอนก่อนซ่อมชิ้นส่วนที่เกี่ยวข้องกับระบบ i-ELOOP [ i-ELOOP]

id131704001000

ขั้นตอนก่อนซ่อมชิ้นส่วนที่เกี่ยวข้องกับระบบ i-ELOOP

คำเตือน

•  หากขั้วของชิ้นส่วนที่เกี่ยวข้องกับระบบ i-ELOOP สัมผัสกับตัวถังขณะที่ปลั๊กนิรภัยของตัวเก็บประจุเชื่อมต่ออยู่ อาจทำให้เกิดไฟไหม้และทำให้อุปกรณ์ไฟฟ้าเสียหาย นอกจากนี้ หากขั้วสัมผัสกับตัวท่าน อาจทำให้ไฟฟ้าดูดได้ ปลดปลั๊กนิรภัยของตัวเก็บประจุก่อนถอดขั้วของชิ้นส่วนที่เกี่ยวข้องกับระบบ i-ELOOP (ดู การถอด/ต่อปลั๊กนิรภัย [i-ELOOP])

―  สายขั้วแบตเตอรี่ของตัวเก็บประจุ (i-ELOOP)

―  ขั้วชุดสายไฟเครื่องยนต์ของตัวเก็บประจุ (i-ELOOP)

―  สายขั้วแบตเตอรี่ของ DC-DC converter (i-ELOOP)

―  สายขั้ว B ของไดชาร์จ

―  ขั้วสายแบตเตอรี่ของกล่องขั้ว (SKYACTIV-D 1.5)

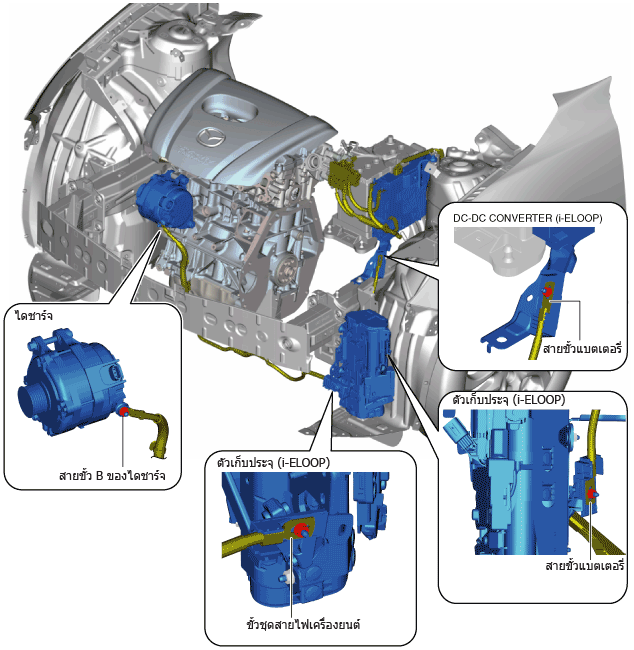

SKYACTIV-G 1.5

am2zzw00012603

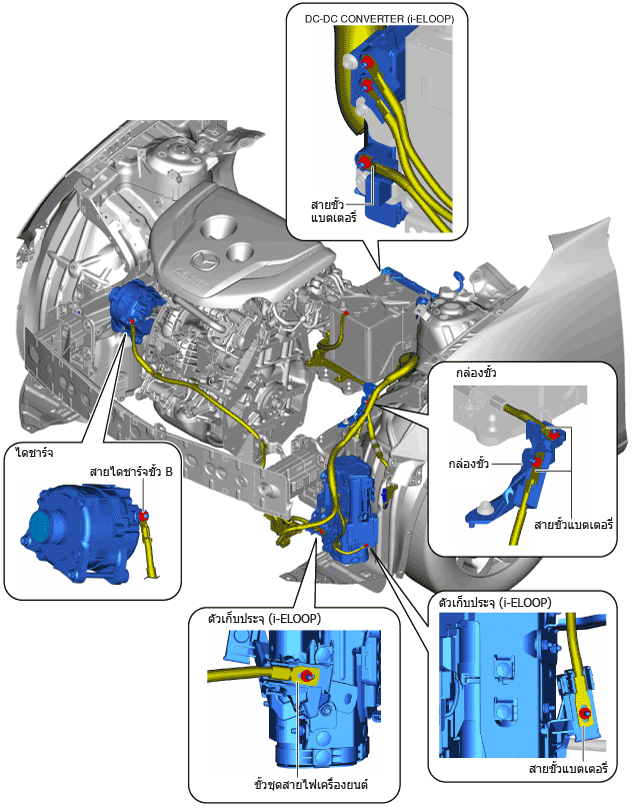

SKYACTIV-D 1.5

am2zzw00012604
