DTC U2010:11 [ชุดจ่ายกระแสไฟ (ESU)]
id0902ff063400
|
คำอธิบาย |
วงจรเอาท์พุทไฟบกพร่อง |
|---|---|
|
สภาวะที่ตรวจพบ
|
• ชุดจ่ายกระแสไฟ (ESU) ตรวจพบการลัดวงจรไปยังกราวน์ในวงจรเอาท์พุทไฟส่องสว่าง
|
|
การป้องกันความผิดพลาด
|
• ไม่ใช้
|
|
สาเหตุที่เป็นไปได้
|
• ขั้วต่อหรือขั้วของชุดจ่ายกระแสไฟ (ESU) บกพร่อง
• การส่องสว่างบกพร่อง
• ลัดวงจรไปยังกราวน์ในวงจรเอาท์พุทไฟส่องสว่างของชุดจ่ายกระแสไฟ (ESU)
• ความบกพร่องในชุดจ่ายกระแสไฟ (ESU)
|
 |
|
ขั้นตอนการวิเคราะห์
|
ขั้นตอน |
การตรวจสอบ |
การดำเนินการ |
|
|---|---|---|---|
|
1
|
ตรวจสอบสภาวะขั้วต่อชุดจ่ายกระแสไฟ (ESU)
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ถอดขั้วต่อชุดจ่ายกระแสไฟ (ESU) ออก
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อทำงานปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 4
|
||
|
2
|
ตรวจสอบการลัดวงจรไปยังกราวน์ในวงจรเอาท์พุทไฟส่องสว่าง
• ตรวจสอบว่าขั้วต่อชุดจ่ายกระแสไฟ (ESU) ถูกปลดออกแล้ว
• หมุนสวิตช์ไฟไปที่ตำแหน่ง TNS

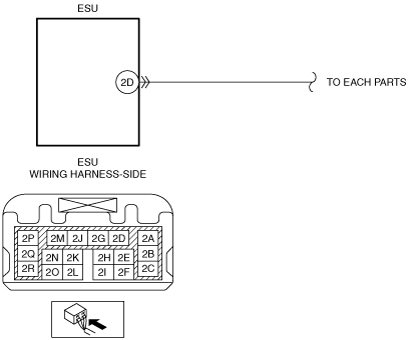

• ตรวจสอบความต่อเนื่องระหว่างชุดจ่ายกระแสไฟ ขั้ว 2D (ESU) (ด้านชุดสายไฟ) และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนที่ 4
|
||
|
3
|
ตรวจสอบการส่องสว่าง
• ตรวจสอบชิ้นส่วนต่อไปนี้:
• ชิ้นส่วนทั้งหมดเป็นปกติ ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• สวิตช์ควบคุมความเร็ว—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (รุ่นที่มีสวิตช์ควบคุมความเร็ว)
• แผงปิดคันเกียร์ (ไฟแสดง)—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (ATX)
• สวิตช์เลือกรูปแบบการขับขี่—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (รุ่นที่มีสวิตช์ควบคุมความเร็ว)
• สวิตช์ควบคุมความเร็ว—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (รุ่นที่มีสวิตช์ควบคุมความเร็ว)
• สวิตช์ที่เปิดฝากระโปรงท้าย (ภายใน)—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (รุ่นที่มีสวิตช์ที่เปิดฝากระโปรงท้าย (ภายใน))
• สวิตช์ไฟฉุกเฉิน—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D
• ชุดเครื่องเสียง—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (รุ่นที่ไม่มีจอแสดงผลตรงกลาง)
• สวิตช์ควบคุม—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (รุ่นที่มีจอแสดงผลตรงกลาง)
• เครื่องเล่น CD—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (รุ่นที่มีเครื่องเล่น CD)
• เครื่องเล่น DVD/CD—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (รุ่นที่มีเครื่องเล่น DVD/CD)
• สวิตช์ควบคุมบนพวงมาลัย—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D (รุ่นที่มีสวิตช์ควบคุมบนพวงมาลัย)
• แผงหน้าปัด—ชุดจ่ายกระแสไฟ (ESU) ขั้ว 2D
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง จากนั้นไปยังขั้นตอนถัดไป
|
||
|
4
|
ตรวจสอบว่าการซ่อมแซมเสร็จสมบูรณ์แล้วหรือไม่
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ต่อสายขั้วลบแบตเตอรี่
• ล้างรหัส DTC ของชุดจ่ายกระแสไฟ (ESU) โดยใช้ M-MDS
• หมุนสวิตช์ไฟไปที่ตำแหน่ง TNS
• เรียกดูรหัส DTC ของชุดจ่ายกระแสไฟ (ESU) โดยใช้ M-MDS
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยนชุดจ่ายกระแสไฟ (ESU)
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
5
|
ตรวจสอบว่ามีรหัส DTC อื่นแสดงขึ้นหรือไม่
• มีรหัส DTC อื่นแสดงขึ้นหรือไม่?
|
ใช่
|
ซ่อมหรือเปลี่ยนชิ้นส่วนที่ทำงานบกพร่องตามการแก้ไขปัญหาจากรหัส DTC ที่เกี่ยวข้ิอง
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
||
