การถอด/ติดตั้งชุดจ่ายกระแสไฟ (ESU)

id094000003200

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ซ้าย) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

3.  แผงตกแต่งด้านหน้า (ซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

4.  ถอดขั้วต่อออก

am2zzw00007472

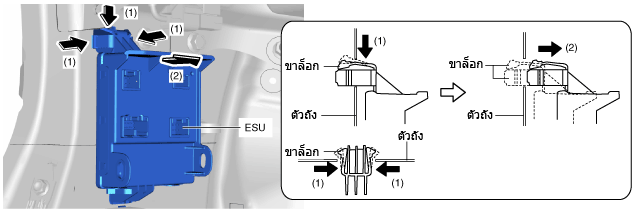

5.  ขณะกดแถบของชุดจ่ายกระแสไฟ (ESU) ตามทิศทางลูกศร (1) พร้อมกันดังรูป ให้ดึงแถบตามทิศทางลูกศร (2) เพื่อปลดแถบออกจากตัวถัง

am2zzw00007473

6.  ดึงชุดจ่ายกระแสไฟตามทิศทางลูกศรดังรูปและถอดตะขอออกจากตัวถัง

am2zzw00007474

7.  ถอดคลิปชุดสายไฟออก

am2zzw00007475

8.  ถอดชุดจ่ายกระแสไฟ (ESU) ออก

9.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
