การตรวจสอบสวิตช์เลือกรูปแบบการขับขี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]
id0121a2100100
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดชิ้นส่วนต่อไปนี้ออก:
- (1) ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)
- (2) กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)
- (3) แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)
- (4) หัวคันเกียร์ (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)
- (5) แผงเกียร์ (ดู การถอด/การติดตั้งแผงเกียร์)
- (6) สวิตช์เลือกรูปแบบการขับขี่ (ดู การถอด/ติดตั้งสวิตช์เลือกรูปแบบการขับขี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

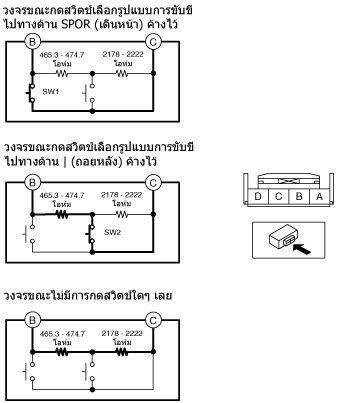

3. วัดความต้านทานระหว่างขั้ว B และ C ของสวิตช์เลือกรูปแบบการขับขี่ภายใต้เงื่อนไขต่อไปนี้
-
ความต้านทานในขณะที่กดสวิตช์เลือกรูปแบบการขับขี่ไปทางด้าน SPORT (เดินหน้า) ค้างไว้
-
• 0 โอห์ม
-
ความต้านทานในขณะที่กดสวิตช์เลือกรูปแบบการขับขี่ไปทางด้าน — (ถอยหลัง) ค้างไว้
-
• 465.3—474.7 โอห์ม
-
ความต้านในขณะที่ไม่ได้กดสวิตช์ใดๆ
-
• 2643.3—2696.7 โอห์ม
-
