1
|
ตรวจสอบความบกพร่องที่เกี่ยวกับแหล่งจ่ายไฟ
• ON สวิตช์กุญแจ (ดับเครื่องยนต์)
• ตรวจสอบรหัส DTC โดยใช้ M-MDS
(ดู ไม่พบ)
(ดู ไม่พบ)
• มีรหัส DTC ที่เกี่ยวกับชุดจ่ายไฟ หรือ DC-DC converter แสดงหรือไม่?
|
ใช่
|
-
หมายเหตุ
-
• อาจมีผลจากความบกพร่องที่เกี่ยวกับชุดจ่ายไฟ หรือ DC-DC converter
ซ่อมแซมชิ้นส่วนที่บกพร่องตามการแก้ไขปัญหาจากรหัส DTC ที่เกี่ยวข้อง
(ดู ไม่พบ)
(ดู ไม่พบ)
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
2
|

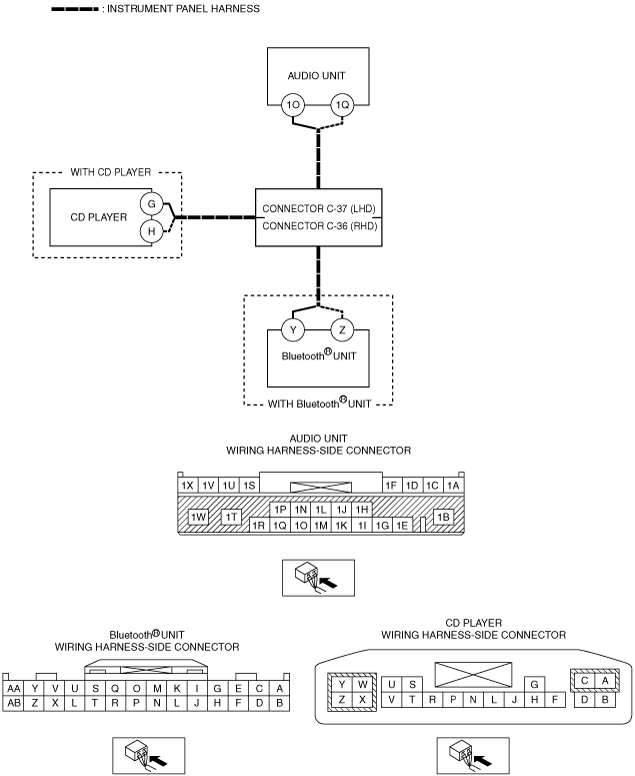

ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟในด้าน CAN_H ของ LOCAL-CAN
• วัดแรงเคลื่อนไฟฟ้าระหว่างชุดเครื่องเสียง ขั้ว 1O และกราวน์ตัวถัง
• แรงเคลื่อนไฟฟ้าเป็น B+ ใช่หรือไม่?
|
ใช่
|
มีการลัดวงจรไปยังแหล่งจ่ายไฟใน LOCAL-CAN ด้าน CAN_H
• ไปยังขั้นตอนที่ 5
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
3
|
ตรวจสอบการลัดวงจรไปยังกราวน์ในด้าน CAN_L ของ LOCAL-CAN
• วัดแรงเคลื่อนไฟฟ้าระหว่างขั้ว 1Q ของชุดเครื่องเสียง (LOCAL-CAN ด้าน CAN_L) และกราวน์ตัวถัง
• แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ ใช่หรือไม่?
|
ใช่
|
มีการลัดวงจรไปยังกราวน์ใน LOCAL-CAN ด้าน CAN_L
• ไปยังขั้นตอนที่ 6
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
4
|
ตรวจสอบการลัดวงจรระหว่างวงจรต่างๆ ระหว่างด้าน LOCAL-CAN_H และ CAN_L
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• วัดความต้านทานระหว่างขั้ว 1O และ 1Q ของชุดเครื่องเสียง (ด้านชุดสายไฟ)
• ความต้านทาน ประมาณ 60 โอห์ม ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนที่ 9 (LOCAL-CAN ทำงานเป็นปกติ)
|
|
ไม่ใช่
|
หากความต้านทานอยู่ที่ 0 โอห์ม:
• มีการลัดวงจรระหว่างวงจรต่างๆ ใน LOCAL-CAN
-
― ไปยังขั้นตอนที่ 7
หากความต้านทานอยู่ที่ 120 โอห์ม:
• มีวงจรเปิดใน LOCAL-CAN
-
― ไปยังขั้นตอนที่ 8
|
|
5
|
ตรวจสอบชุดสายไฟที่เกี่ยวข้อง (การลัดวงจรไปยังแหล่งจ่ายไฟ)
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อต่อไปนี้:
-
― ชุดเครื่องเสียง
― เครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD)
― ชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
• ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)
• วัดแรงเคลื่อนไฟฟ้าระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟ):
-
― ชุดเครื่องเสียง ขั้ว 1O
― เครื่องเล่น CD ขั้ว G (รุ่นที่มีเครื่องเล่น CD)
• ขั้ว Y ของชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
• แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• ขั้ว 1O ของชุดเครื่องเสียงและขั้ว G ของเครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD)
• ขั้ว 1O ของชุดเครื่องเสียง และขั้ว Y ของชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 11
|
|
6
|
ตรวจสอบชุดสายไฟที่เกี่ยวข้อง (การลัดวงจรไปยังกราวน์)
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อต่อไปนี้:
-
― ชุดเครื่องเสียง
― เครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD)
― ชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟ) และกราวน์ตัวถัง:
-
― ชุดเครื่องเสียง ขั้ว 1Q
― เครื่องเล่น CD ขั้ว H (รุ่นที่มีเครื่องเล่น CD)
― ขั้ว Z ของชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• ขั้ว 1Q ของชุดเครื่องเสียงและขั้ว H ของเครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD)
• ขั้ว 1Q ของชุดเครื่องเสียง และขั้ว Z ของชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนที่ 11
|
|
ไม่ใช่
|
ไปยังขั้นตอนที่ 9
|
|
7
|
ตรวจสอบชุดสายไฟที่เกี่ยวข้อง (การลัดวงจรระหว่างเฟส)
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อต่อไปนี้:
-
― ชุดเครื่องเสียง
― เครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD)
― ชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟรถยนต์)
-
― ขั้ว 1O และ 1Q ของชุดเครื่องเสียง
― ขั้ว G และขั้ว H ของเครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD)
― ขั้ว Y และ Z ของชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• ขั้ว 1O ของชุดเครื่องเสียงและขั้ว G ของเครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD)
• ขั้ว 1Q ของชุดเครื่องเสียงและขั้ว H ของเครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD)
• ขั้ว 1O ของชุดเครื่องเสียง และขั้ว Y ของชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
• ขั้ว 1Q ของชุดเครื่องเสียง และขั้ว Z ของชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรระหว่างวงจรต่างๆ ของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีการลัดวงจรระหว่างวงจรต่างๆ
ไปยังขั้นตอนที่ 11
|
|
ไม่ใช่
|
ไปยังขั้นตอนที่ 9
|
|
8
|
ตรวจสอบชุดสายไฟที่เกี่ยวข้อง (วงจรเปิด)
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อต่อไปนี้:
-
― ชุดเครื่องเสียง
― เครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD)
― ชุด Bluetooth® (รุ่นที่มีชุด Bluetooth®)
― ขั้ว C-37 (รถพวงมาลัยซ้าย)
― ขั้ว C-36 (รถพวงมาลัยขวา)
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟรถยนต์)
-
― รถพวงมาลัยซ้าย:
-
• ขั้ว G ของเครื่องเล่น CD และขั้ว C-37 (รุ่นที่มีเครื่องเล่น CD)
• ขั้ว H ของเครื่องเล่น CD และขั้ว C-37 (รุ่นที่มีเครื่องเล่น CD)
• ขั้ว Y ของชุด Bluetooth® และขั้ว C-37 (รุ่นที่มีชุด Bluetooth®)
• ขั้ว Z ของชุด Bluetooth® และขั้ว C-37 (รุ่นที่มีชุด Bluetooth®)
• ขั้ว 1O ของชุดเครื่องเสียง และขั้วต่อ C-37
• ขั้ว 1Q ของชุดเครื่องเสียง และขั้วต่อ C-37
-
― รถพวงมาลัยขวา:
-
• ขั้ว G ของเครื่องเล่น CD และขั้ว C-36 (รุ่นที่มีเครื่องเล่น CD)
• ขั้ว H ของเครื่องเล่น CD และขั้ว C-36 (รุ่นที่มีเครื่องเล่น CD)
• ขั้ว Y ของชุด Bluetooth® และขั้ว C-36 (รุ่นที่มีชุด Bluetooth®)
• ขั้ว Z ของชุด Bluetooth® และขั้ว C-36 (รุ่นที่มีชุด Bluetooth®)
• ขั้ว 1O ของชุดเครื่องเสียง และขั้วต่อ C-36
• ขั้ว 1Q ของชุดเครื่องเสียง และขั้วต่อ C-36
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• รถพวงมาลัยซ้าย:
-
― ขั้ว G ของเครื่องเล่น CD และขั้ว C-37 (รุ่นที่มีเครื่องเล่น CD)
― ขั้ว H ของเครื่องเล่น CD และขั้ว C-37 (รุ่นที่มีเครื่องเล่น CD)
― ขั้ว Y ของชุด Bluetooth® และขั้ว C-37 (รุ่นที่มีชุด Bluetooth®)
― ขั้ว Z ของชุด Bluetooth® และขั้ว C-37 (รุ่นที่มีชุด Bluetooth®)
― ชุดเครื่องเสียงขั้ว 1O และขั้ว C-37
― ชุดเครื่องเสียง ขั้ว 1Q และขั้ว C-37
• รถพวงมาลัยขวา:
-
― ขั้ว G ของเครื่องเล่น CD และขั้ว C-36 (รุ่นที่มีเครื่องเล่น CD)
― ขั้ว H ของเครื่องเล่น CD และขั้ว C-36 (รุ่นที่มีเครื่องเล่น CD)
― ขั้ว Y ของชุด Bluetooth® และขั้ว C-36 (รุ่นที่มีชุด Bluetooth®)
― ขั้ว Z ของชุด Bluetooth® และขั้ว C-36 (รุ่นที่มีชุด Bluetooth®)
― ชุดเครื่องเสียง ขั้ว 1O และขั้วต่อ C-36
― ชุดเครื่องเสียง ขั้ว 1Q และขั้วต่อ C-36
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 11
|
|
ไม่ใช่
|
ไปยังขั้นตอนที่ 9
|
|
9
|
ตรวจสอบว่าตำแหน่งที่บกพร่อง ซึ่งเกิดขึ้นซ้ำๆ คือชุด Bluetooth® หรือไม่
-
หมายเหตุ
-
• สำหรับรถที่ไม่มีชุด Bluetooth® ไปที่ขั้นตอนต่อไป
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากชุด Bluetooth ®
• ตรวจสอบรหัส DTC ของชุด Bluetooth ®
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
เปลี่ยนชุด Bluetooth® จากนั้นไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
10
|
ตรวจสอบว่าตำแหน่งที่บกพร่อง ซึ่งเกิดขึ้นซ้ำๆ คือเครื่องเล่น CD หรือไม่
-
หมายเหตุ
-
• สำหรับรถที่ไม่มีเครื่องเล่น CD ไปที่ขั้นตอนต่อไป
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ของชุดเครื่องเสียง
• ตรวจสอบรหัส DTC ของชุดเครื่องเสียง
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
เปลี่ยนเครื่องเล่น CD จากนั้น ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
11
|
ตรวจสอบว่าการซ่อมแซมเสร็จสมบูรณ์แล้วหรือไม่
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากชุดเครื่องเสียง
• ตรวจสอบรหัส DTC ของชุดเครื่องเสียง
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยนชุดเครื่องเสียง
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
12
|
ตรวจสอบว่ามีรหัส DTC อื่นแสดงขึ้นหรือไม่
• มีรหัส DTC อื่นแสดงขึ้นหรือไม่?
|
ใช่
|
ซ่อมหรือเปลี่ยนชิ้นส่วนที่ทำงานบกพร่องตามการแก้ไขปัญหาจากรหัส DTC ที่เกี่ยวข้ิอง
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
