การถอด/ติดตั้งชุด Bluetooth®

id092000833000

ข้อควรระวัง
•  ชุดเครื่องเสียงจะกำหนดการมีอยู่/ไม่มีอยู่ของชุด Bluetooth® และบันทึกตามสถานะการสื่อสาร เมื่อสวิตช์กุญแจอยู่ที่ตำแหน่ง ON (ติดหรือดับเครื่องยนต์) หรือ ACC เป็นครั้งแรก หลังจากที่ต่อสายแบตเตอรี่ขั้วลบแล้ว
•  หากเชื่อมต่อแบตเตอรี่ขั้วลบอยู่ เมื่อชุดเครื่องเสียงบันทึกว่าไม่มีชุด Bluetooth® อยู่ แล้วติดตั้งชุด Bluetooth® ภายหลัง ชุดBluetooth® ที่ติดตั้งจะไม่สามารถใช้งานได้
•  เมื่อติดตั้งหรือถอดชุด Bluetooth® ต้องปลดสายแบตเตอรี่ขั้วลบ และหลังจากเสร็จสิ้นการซ่อมแล้ว หมุนสวิตช์กุญแจไปที่ตำแหน่ง ACC หรือ ON (ติดหรือดับเครื่องยนต์) เพื่อให้ชุดเครื่องเสียงบันทึกการมีอยู่/ไม่มีอยู่ของชุด Bluetooth®
หมายเหตุ
•  ข้อมูลการจับคู่สัญญาณในระบบ Bluetooth® ที่บันทึกอยู่ในชุด Bluetooth® ไม่สามารถเขียนไปที่ชุด Bluetooth® ตัวใหม่ได้ ดังนั้น ข้อมูลการจับคู่สัญญาณในระบบ Bluetooth® จะถูกลบออกถ้าเปลี่ยนชุด Bluetooth® ก่อนเปลี่ยนชุด Bluetooth® โปรดอธิบายให้ลูกค้าทราบว่า จำเป็นต้องตั้งค่าการจับคู่สัญญาณในระบบ Bluetooth®

รถพวงมาลัยซ้าย

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)
(2)  แผงตกแต่งด้านหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผงตกแต่งด้านหน้า)
(3)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)
(4)  แผงตรงกลาง (ดู การถอด/ติดตั้งแผงตรงกลาง)
(5)  แผงปิดด้านล่างแผงหน้าปัด (ดู การถอด/การติดตั้งแผงปิดด้านล่างแผงหน้าปัด)
(6)  แผงด้านล่างฝั่งผู้โดยสาร (ดู การถอด/การติดตั้งแผงปิดด้านล่างฝั่งผู้โดยสาร)

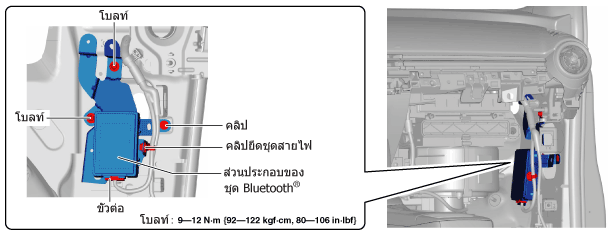

3.  ถอดคลิปออก

am2zzw00009913

4.  ถอดโบลท์ออก

5.  ถอดขั้วต่อออก

6.  ถอดคลิปชุดสายไฟออก

7.  ถอดชุดส่วนประกอบของชุดระบบ Bluetooth® ออก

8.  ถอดสกรูออก

am2zzw00009914

9.  ถอดชุด Bluetooth® ออก

10.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด


รถพวงมาลัยขวา

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

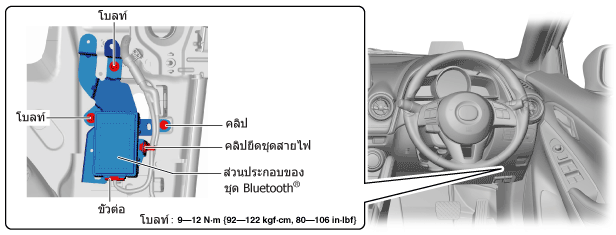

2.  ถอดคลิปออก

am2zzw00009915

3.  ถอดโบลท์ออก

4.  ถอดขั้วต่อออก

5.  ถอดคลิปชุดสายไฟออก

6.  ถอดชุดส่วนประกอบของชุดระบบ Bluetooth® ออก

7.  ถอดสกรูออก

am2zzw00009914

8.  ถอดชุด Bluetooth® ออก

9.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
