การถอด/ติดตั้งหม้อน้ำ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]
id0112q3801400
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1)
3. ถ่ายน้ำหล่อเย็นออก (ดู การเปลี่ยนถ่ายน้ำหล่อเย็น [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
4. ถอดฝาครอบเครื่อง (ดู การถอด/ติดตั้งฝาครอบเครื่อง [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
5. ถอดเครื่องกรองอากาศ ท่ออากาศ และท่ออากาศภายนอกออก (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
6. ถอดถังพักสำรองน้ำหล่อเย็น (ดู การถอด/ติดตั้งถังพักน้ำหล่อเย็น [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
7. ถอดส่วนประกอบของพัดลมระบายความร้อน (ดู การถอด/ติดตั้งมอเตอร์พัดลมระบายความร้อน [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
8. ถอดออกตามลำดับที่ระบุไว้ในตาราง
9. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
10. เติมน้ำหล่อเย็น (ดู การเปลี่ยนถ่ายน้ำหล่อเย็น [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
11. ตรวจสอบการรั่วซึมของน้ำหล่อเย็น (ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็น [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

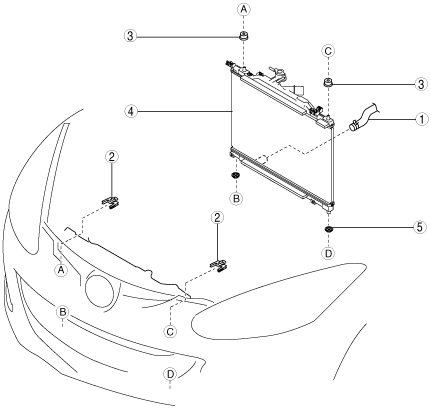

adejjw00011556
|
|
1
|
ท่อหม้อน้ำด้านล่าง
|
|
2
|
โครงยึดยางยึดด้านบน
|
|
3
|
ยางยึดด้านบน
|
|
4
|
หม้อน้ำ
|
|
5
|
ยางยึดด้านล่าง
|
หมายเหตุการถอดโครงยึดยางยึดด้านบน

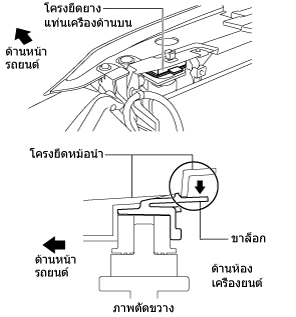

1. ขณะที่กดแถบโครงยึดยางยึดด้านบนเบาๆ ตามทิศทางลูกศรดังรูป ให้ดึงโครงยึดยางยึดด้านบนออกไปทางท้ายรถ
am2zzw00010656
|
2. ถอดโครงยึดยางยึดด้านบน
หมายเหตุการถอดหม้อน้ำ
1. เพื่อป้องกันไม่ให้แกนหม้อน้ำได้รับความเสียหาย ให้ป้องกันแกนไว้โดยใช้กระดาษแข็งปิดที่พื้นผิวของหม้อน้ำ
2. ยกหม้อน้ำขึ้น แล้วถอดออกจากรูติดตั้งหม้อน้ำบนแผงครอบ

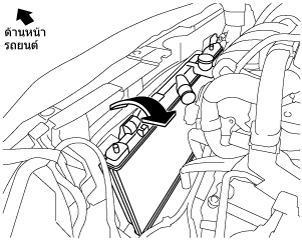

3. ย้ายหม้อน้ำและคอนเดนเซอร์ไปไว้ด้านเครื่องยนต์ (รุ่นที่มีระบบ A/C)
am2zzw00010657
|
4. ถอดโบลท์ (ด้านล่าง) สองตัวที่ยึดคอนเดนเซอร์เข้ากับหม้อน้ำออก (รุ่นที่มีระบบ A/C)
am2zzw00010658
|
5. ถอดโบลท์ (ด้านบน) สองตัวที่ยึดคอนเดนเซอร์เข้ากับหม้อน้ำออก (รุ่นที่มีระบบ A/C)

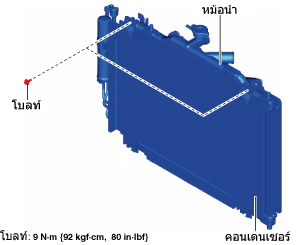

am2zzw00010659
|
6. ถอดหม้อน้ำออกจากห้องเครื่องยนต์ด้านบน
