การถอด/ติดตั้งเกียร์ธรรมดา [F66M-R (SKYACTIV-D 1.5)]

id0515001600n4


การถอด

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

3.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

4.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งฝาครอบใต้ท้องรถด้านหน้าแผ่นที่ 1)

5.  ถ่ายน้ำมันเกียร์ธรรมดาออก (ดู การเปลี่ยนถ่ายน้ำมันเกียร์ธรรมดา [F66M-R])

6.  ปลดและ/หรือถอดชิ้นส่วนต่อไปนี้ที่อยู่ในห้องเครื่องยนต์

(1)  ถอดเครื่องกรองอากาศ ท่ออากาศ และท่ออากาศภายนอกออกพร้อมกันทั้งชุด (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])
(2)  ถอดแบตเตอรี่และถาดแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])
(3)  ถอด DC-DC converter ออก (รุ่นที่มีระบบ i-ELOOP) (ดู ไม่พบ)
(4)  ปลดสายควบคุมจากเกียร์ธรรมดา (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

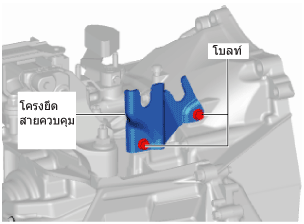

(5)  ถอดโครงยึดสายควบคุมออกจากเกียร์ธรรมดา
am2zzw00010323
(6)  ถอดท่ออากาศออกเทอร์โบชาร์จเจอร์ (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])
(7)  ถอดกราวด์ออกจากโครงยึดแท่นเครื่องยนต์ตัวที่ 4
am2zzw00010324
(8)  ปลดขั้วต่อสวิตช์เกียร์ว่างตัวที่ 1 จากเกียร์ธรรมดา (ดู การถอด/ติดตั้งสวิตช์เกียร์ว่าง [F66M-R])
(9)  ปลดขั้วต่อสวิตช์เกียร์ว่างตัวที่ 2 จากเกียร์ธรรมดา (ดู การถอด/ติดตั้งสวิตช์เกียร์ว่าง [F66M-R])
(10)  ปลดขั้วต่อสวิตช์ไฟถอยหลังจากเกียร์ธรรมดา (ดู การถอด/ติดตั้งสวิตช์ไฟถอยหลัง [F66M-R])

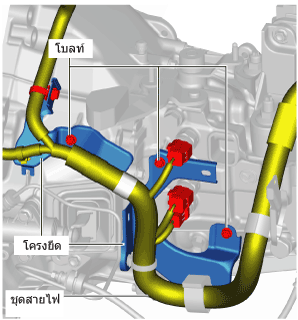

(11)  ถอดโครงยึดที่แสดงในภาพออกจากเกียร์ธรรมดาและวางชุดสายไฟไว้ด้านข้าง
am2zzw00011250

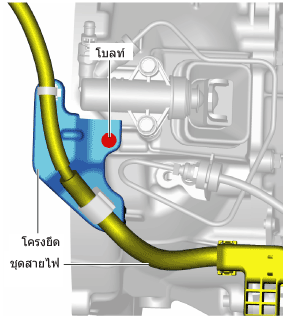

(12)  ถอดโครงยึดที่แสดงในภาพออกจากเกียร์ธรรมดาและวางชุดสายไฟไว้ด้านข้าง (รุ่นที่มีระบบ i-ELOOP)
am2zzw00011251

7.  ปลดและ/หรือถอดชิ้นส่วนต่อไปนี้ซึ่งเกี่ยวข้องกับระบบกันสะเทือนและเพลาออก

(1)  ถอดยางด้านหน้าออก (ดู ขั้นตอนทั่วไป (เพลาหน้าและเพลาหลัง))
(2)  ถอดแผ่นกันโคลนออก (ดู การถอด/ติดตั้งแผ่นกันโคลน)
(3)  ถอดคลิปที่ใช้ยึดท่อเบรกออกจากโช้คอัพหน้าและวางท่อเบรกไว้ด้านข้าง (ดู การถอด/ติดตั้งท่อเบรก (หน้า))
(4)  ปลดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS จากแกนบังคับเลี้ยว (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า)
(5)  ถอดลูกหมากก้านคันส่งออกจากแกนบังคับเลี้ยว (ดู การถอด/ติดตั้งคานขวางด้านหน้า [SKYACTIV-D 1.5])
(6)  ปลดก้านควบคุมเหล็กกันโคลงด้านหน้าจากโช้คอัพหน้า (ดู การถอดเหล็กกันโคลงด้านหน้า)
(7)  ถอดปีกนกตัวล่างด้านหน้าออกจากแกนบังคับเลี้ยว (ดู การถอด/ติดตั้งคานขวางด้านหน้า [SKYACTIV-D 1.5])
(8)  ปลดเพลาขับ (ด้านซ้าย) จากเกียร์ธรรมดา (ดู การถอด/ติดตั้งเพลาขับหน้า)
(9)  ปลดเพลาขับ (ด้านขวา) จากเกียร์ธรรมดา (ดู การถอด/ติดตั้งเพลาขับหน้า)

8.  ปลดและ/หรือถอดชิ้นส่วนต่อไปนี้ออกจากใต้ท้องรถ

(1)  ถอดปั๊มคลัตช์ล่างโดยให้มีท่อคลัตช์ติดอยู่และวางให้พ้นทาง (ดู การถอด/ติดตั้งปั๊มคลัตช์ล่าง [F66M-R])
(2)  ถอดมอเตอร์สตาร์ทออก (ดู การถอด/ติดตั้งมอเตอร์สตาร์ท [SKYACTIV-D 1.5])
(3)  ถอดส่วนประกอบของคานขวางด้านหน้าและยางแท่นเครื่องตัวที่ 1 ออกพร้อมกันทั้งชุด (ดู การถอด/ติดตั้งคานขวางด้านหน้า [SKYACTIV-D 1.5])

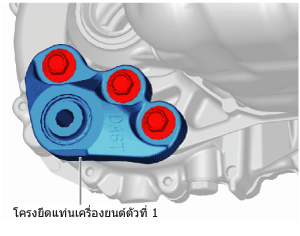

(4)  ถอดโครงยึดยางแท่นเครื่องตัวที่ 1 ออกจากเกียร์ธรรมดา
am2zzw00010327
(5)  ถอดยางซีลออก
am2zzw00010328

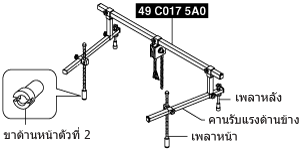

9.  ติดตั้ง เครื่องมือพิเศษ (SST) (49 C017 5A0, 49 UN30 3050, 49 L017 5A0) โดยทำตามขั้นตอนดังต่อไปนี้

ข้อควรระวัง
•  โปรดดูที่คู่มือแนะนำเครื่องมือพิเศษ (SST) (49 C017 5A0) สำหรับขั้นตอนการจัดการขั้นพื้นฐาน
am2zzw00010329
(1)  ติดตั้งขาด้านหน้าตัวที่ 2 เข้ากับเพลาหน้าด้านซ้ายและขวาของ เครื่องมือพิเศษ (SST) (49 C017 5A0)
(2)  ถอดโครงยึดยางออก
am2zzw00010330

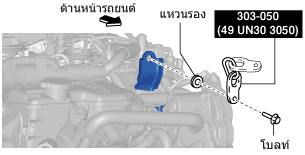

(3)  ติดตั้ง เครื่องมือพิเศษ (SST) (49 UN30 3050) เข้ากับตำแหน่งที่แสดงในภาพโดยใช้โบลท์และแหวนรองต่อไปนี้
am2zzw00010331
โบลท์
หมายเลขชิ้นส่วน 99794 1025 หรือ M10 × 1.25 ความยาว 25 มม. {0.98 นิ้ว}
แหวนรอง
ความหนาประมาณ 3 มม. {0.1 นิ้ว}
ค่าแรงขัน
38—49 N·m {3.9—5.0 kgf·m, 29—36 ft·lbf}
(4)  ติดตั้ง เครื่องมือพิเศษ (SST) (49 UN30 3050) เข้ากับตำแหน่งที่แสดงในภาพโดยใช้โบลท์และแหวนรองต่อไปนี้
am2zzw00010332
โบลท์
หมายเลขชิ้นส่วน 99794 1025 หรือ M10 × 1.25 ความยาว 25 มม. {0.98 นิ้ว}
แหวนรอง
ความหนาประมาณ 3 มม. {0.1 นิ้ว}
ค่าแรงขัน
38—49 N·m {3.9—5.0 kgf·m, 29—36 ft·lbf}
(5)  ถอดส่วนประกอบ PCM ออกโดยให้ขั้วต่อ PCM ติดอยู่และวางส่วนประกอบ PCM ไว้ด้านข้าง (ดู การถอด/ติดตั้ง PCM [SKYACTIV-D 1.5])
(6)  ถอดน็อตที่แสดงในภาพ แล้ววางท่อคูลเลอร์ (LO)ไว้ด้านข้าง
am2zzw00010333
(7)  ถอดโครงยึด PCM ออก
am2zzw00010334

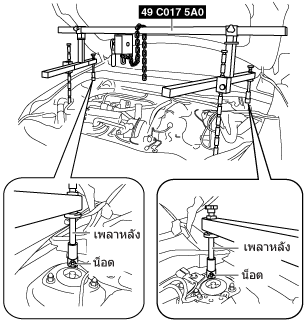

(8)  ติดตั้งแท่งด้านหลังของ เครื่องมือพิเศษ (SST) (49 C017 5A0) บนน็อตยึดโช้คอัพหน้าด้านซ้าย/ขวา (ตัวบน) ตามที่แสดงในภาพ
am2zzw00011252

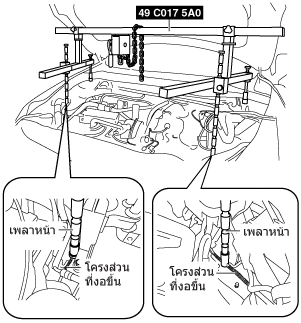

(9)  ติดตั้งแท่งด้านหน้าของ เครื่องมือพิเศษ (SST) (49 C017 5A0) บนส่วนที่งอขึ้นของโครง ตามที่แสดงในภาพ
am2zzw00011253

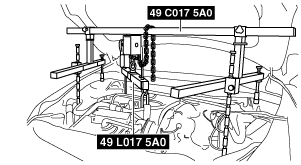

(10)  ติดตั้ง เครื่องมือพิเศษ (SST) (49 L017 5A0) เข้ากับ เครื่องมือพิเศษ (SST) (49 C017 5A0) ตามที่แสดงในภาพ
adejjw00012163

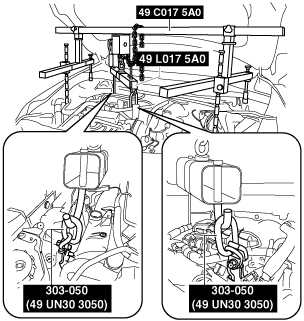

(11)  ติดตั้ง เครื่องมือพิเศษ (SST) (49 L017 5A0) เข้ากับ เครื่องมือพิเศษ (SST) (49 UN30 3050) โดยให้ตะขอของ เครื่องมือพิเศษ (SST) (49 L017 5A0) หันออกด้านนอก
adejjw00010464
(12)  ปรับความสูงของบาร์ด้านซ้ายและขวาเพื่อให้อยู่ระดับเดียวกัน จากนั้นขันแน่นชิ้นส่วนแต่ละอันของ เครื่องมือพิเศษ (SST) (49 C017 5A0)
(13)  ปรับโซ่ให้ตึงเพื่อยึดเครื่องยนต์

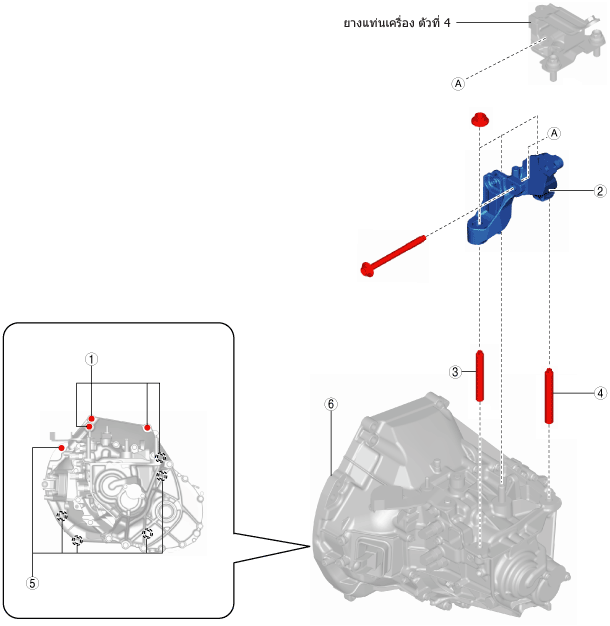

10.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

am2zzw00011254

1
โบลท์ยึดเกียร์ขับเคลื่อนล้อหน้า (ตัวบน)
2
โครงยึดแท่นเครื่องยนต์ตัวที่ 4
(ดู หมายเหตุการถอดยางแท่นเครื่องยนต์ตัวที่ 4)
3
สลักเกลียวตัวที่ 1
4
สลักเกลียวตัวที่ 3
5
โบลท์ยึดเกียร์ขับเคลื่อนล้อหน้า (ตัวล่าง)
(ดู หมายเหตุการถอดโบลท์ยึดเกียร์ขับเคลื่อนล้อหน้า)
6
เกียร์ธรรมดา


หมายเหตุการถอดยางแท่นเครื่องยนต์ตัวที่ 4

ข้อควรระวัง
•  ช่องมีไว้สำหรับรูสำหรับติดตั้งแท่นเครื่องยนต์ตัวที่ 4 หากโครงยึดแท่นเครื่องยนต์ตัวที่ 4 ไม่อยู่ในตำแหน่งเดิมขณะติดตั้งแท่นเครื่องยนต์ตัวที่ 4 เครื่องยนต์อาจมีเสียงดังหรือสั่นได้ เมื่อถอดแท่นเครื่องยนต์ตัวที่ 4 ให้ทำเครื่องหมายปรับแนวที่โครงยึดแท่นเครื่องยนต์ตัวที่ 4 เพื่อให้สามารถประกอบกลับเข้าที่เดิมเหมือนกับเวลาก่อนที่จะถอด

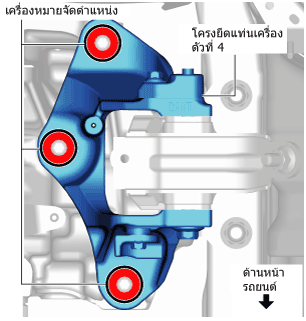

1.  ทำเครื่องหมายที่ตำแหน่งที่แสดงในภาพ เพื่อให้สามารถประกอบกลับเข้าที่เดิมเหมือนกับเวลาก่อนที่จะถอด

am2zzw00010338

หมายเหตุ
•  ทาสีเพื่อให้น็อตอยู่ในด้านโครงยึด

2.  ถอดโครงยึดแท่นเครื่องยนต์ตัวที่ 4


หมายเหตุการถอดโบลท์ยึดเกียร์ขับเคลื่อนล้อหน้า

คำเตือน
•  ถอดเกียร์ธรรมดาออกอย่างระมัดระวังโดยยึดให้มั่นคง หากเกียร์ธรรมดาตก อาจเสียหายหรือทำให้เกิดการบาดเจ็บได้

1.  ปรับตั้ง เครื่องมือพิเศษ (SST) (49 C017 5A0) และเอียงเครื่องยนต์เข้าหาเกียร์ธรรมดา

adejjw00012163

2.  รองรับเกียร์ธรรมดาด้วยแม่แรง

am2zzw00010339

3.  ถอดโบลท์ยึดเกียร์ขับเคลื่อนล้อหน้า (ตัวล่าง) ออก

adejjw00012165

4.  ถอดเกียร์ธรรมดาออก


การติดตั้ง

คำเตือน
•  ถอดเกียร์ธรรมดาออกอย่างระมัดระวังโดยยึดให้มั่นคง หากเกียร์ธรรมดาตก อาจเสียหายหรือทำให้เกิดการบาดเจ็บได้

1.  วางเกียร์ธรรมดาบนแม่แรงและยกให้เข้าที่

am2zzw00010339

2.  ติดตั้งเกียร์ธรรมดาเข้ากับเครื่องยนต์และขันแน่นโบลท์ยึดเกียร์ขับเคลื่อนล้อหน้า

adejjw00012166

ค่าแรงขัน
38—49 N·m {3.9—5.0 kgf·m, 29—36 ft·lbf}

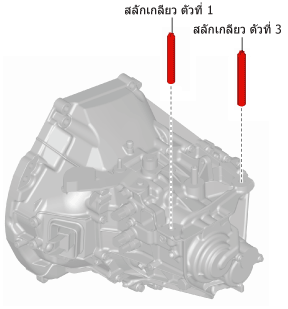

3.  ติดตั้งสลักเกลียวตัวที่ 1 และสลักเกลียวตัวที่ 3

am2zzw00010340

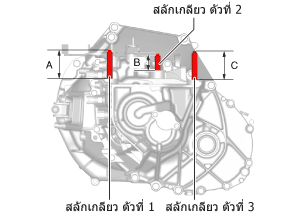

4.  วัดส่วนที่ยื่นออกมาของโบลท์สลักยึด

am2zzw00010341

ส่วนที่ยื่นออกมา A ของโบลท์สลักยึดหมายเลข 1
70.7—72.7 มม. {2.79—2.86 นิ้ว}
ส่วนที่ยื่นออกมา B ของโบลท์สลักยึดหมายเลข 2
40.0—42.0 มม. {1.58—1.65 นิ้ว}
ส่วนที่ยื่นออกมา C ของโบลท์สลักยึดหมายเลข 3
70.7—72.7 มม. {2.79—2.86 นิ้ว}
•  หากขนาดของส่วนที่ยื่นออกมาไม่อยู่ในค่าที่ระบุ ปรับส่วนที่ยื่นออกมาของโบลท์สลักยึด

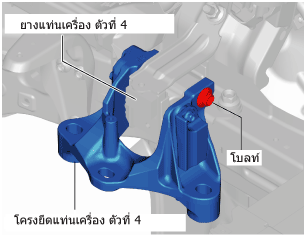

5.  ติดตั้งโครงแท่นเครื่องยนต์ตัวที่ 4 เข้ากับยางแท่นเครื่องยนต์ตัวที่ 4 และขันโบลท์ติดตั้งไว้ชั่วคราว

am2zzw00010342

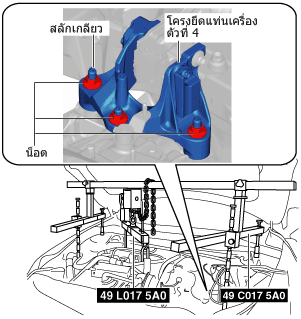

6.  ยกเกียร์ธรรมดาออกโดยใช้ เครื่องมือพิเศษ (SST) (49 C017 5A0) สอดสลักเกลียวผ่านโครงแท่นเครื่องยนต์ตัวที่ 4 และขันน็อตติดตั้งโครงยึดแท่นเครื่องยนต์ตัวที่ 4 ไว้ชั่วคราว

am2zzw00011255

7.  ติดตั้งซีลยาง

am2zzw00010344

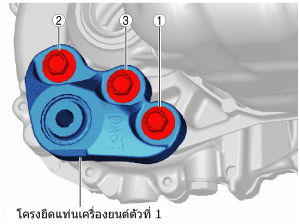

8.  ติดตั้งโครงยึดแท่นเครื่องยนต์ตัวที่ 1 เข้ากับเกียร์ธรรมดาโดยทำตามขั้นตอนที่แสดงในภาพและขันแน่นโบลท์

am2zzw00010345

ค่าแรงขัน
84—98 N·m {8.6—9.9 kgf·m, 62—72 ft·lbf}

9.  ติดตั้งส่วนประกอบของคานขวางด้านหน้าและยางแท่นเครื่องตัวที่ 1 พร้อมกันทั้งชุด (ดู การถอด/ติดตั้งคานขวางด้านหน้า [SKYACTIV-D 1.5])

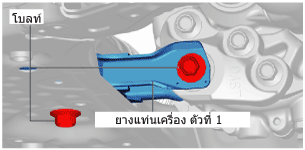

10.  ขันโบลท์ติดตั้งยางแท่นเครื่องยนต์ตัวที่ 1 ไว้ชั่วคราว

am2zzw00010346

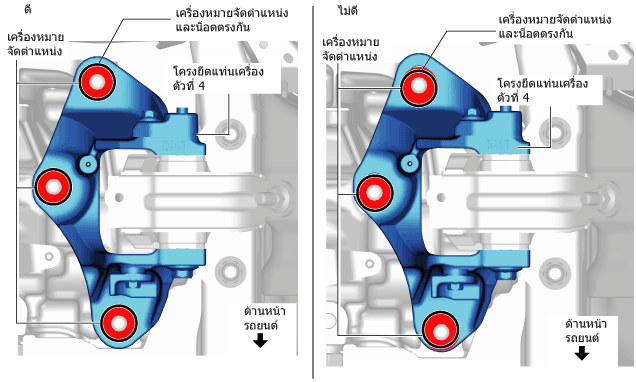

11.  จัดตำแหน่งเครื่องหมายปรับแนวบนโครงยึดแท่นเครื่องยนต์ตัวที่ 4 และน็อตให้ตรงกัน แล้วขันน็อตที่แสดงในภาพไว้ชั่วคราว

am2zzw00010347

12.  ขันน็อตและโบลท์ติดตั้งโครงยึดแท่นเครื่องยนต์ตัวที่ 4 ตามลำดับที่แสดงในภาพ

am2zzw00010348



ค่าแรงขัน
1, 2, 3
92—116 N·m {9.4—11 kgf·m, 68—85 ft·lbf}
4
81—99 N·m {8.3—10 kgf·m, 60—73 ft·lbf}

13.  ถอด SST (49 C017 5A0, 49 L017 5A0) ออก

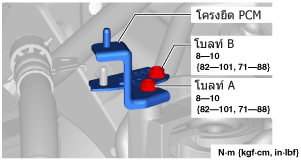

14.  ติดตั้งโครงยึด PCM ตามลำดับดังต่อไปนี้

am2zzw00010349

(1)  ขันแน่นโบลท์ A และจัดตำแหน่งโครงยึด PCM
(2)  ขันแน่นตามลำดับของโบลท์ B, A

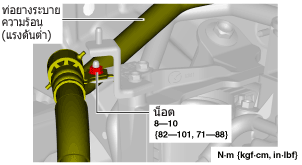

15.  ติดตั้งท่อระบายความร้อน (LO)

am2zzw00010350

16.  ติดตั้งส่วนประกอบ PCM (ดู การถอด/ติดตั้ง PCM [SKYACTIV-D 1.5])

17.  ติดตั้งโครงยึดยาง

am2zzw00010351

ค่าแรงขัน
37—49 N·m {3.8—5.0 kgf·m, 28—36 ft·lbf}

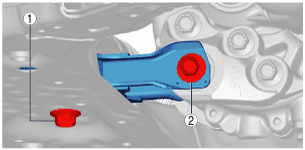

18.  ขันแน่นโบลท์ติดตั้งยางแท่นเครื่องยนต์ตัวที่ 1 ตามลำดับที่แสดงในภาพ

adejjw00010476



ค่าแรงขัน
1
141—172 N·m {15—17 kgf·m, 104—126 ft·lbf}
2
130—164 N·m {14—16 kgf·m, 96—120 ft·lbf}

19.  ต่อและ/หรือติดตั้งชิ้นส่วนต่อไปนี้เข้ากับใต้ท้องรถ

(1)  ติดตั้งมอเตอร์สตาร์ท (ดู การถอด/ติดตั้งมอเตอร์สตาร์ท [SKYACTIV-D 1.5])
(2)  ติดตั้งปั๊มคลัตช์ล่างเข้ากับเกียร์ธรรมดา (ดู การถอด/ติดตั้งปั๊มคลัตช์ล่าง [F66M-R])

20.  ต่อและ/หรือติดตั้งชิ้นส่วนต่อไปนี้ซึ่งเกี่ยวข้องกับระบบกันสะเทือนและเพลาออก

(1)  ติดตั้งเพลาขับ (ด้านขวา) เข้ากับเกียร์ขับเคลื่อนล้อหน้า (ดู การถอด/ติดตั้งเพลาขับหน้า)
(2)  ติดตั้งเพลาขับ (ด้านซ้าย) เข้ากับเกียร์ขับเคลื่อนล้อหน้า (ดู การถอด/ติดตั้งเพลาขับหน้า)
(3)  ติดตั้งปีกนกตัวล่างด้านหน้าเข้ากับแกนบังคับเลี้ยว (ดู การถอด/ติดตั้งคานขวางด้านหน้า [SKYACTIV-D 1.5])
(4)  ติดตั้งก้านควบคุมเหล็กกันโคลงด้านหน้าเข้ากับโช้คอัพหน้า (ดู การติดตั้งเหล็กกันโคลงด้านหน้า)
(5)  ติดตั้งลูกหมากก้านคันส่งเข้ากับแกนบังคับเลี้ยว (ดู การถอด/ติดตั้งคานขวางด้านหน้า [SKYACTIV-D 1.5])
(6)  ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS เข้ากับแกนบังคับเลี้ยว (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า)
(7)  ติดตั้งท่อเบรกเข้ากับโช้คอัพหน้า (ดู การถอด/ติดตั้งท่อเบรก (หน้า))
(8)  ติดตั้งแผ่นกันโคลน (ดู การถอด/ติดตั้งแผ่นกันโคลน)
(9)  ติดตั้งล้อหน้า (ดู ขั้นตอนทั่วไป (เพลาหน้าและเพลาหลัง))

21.  ต่อและ/หรือติดตั้งชิ้นส่วนต่อไปนี้ที่อยู่ในห้องเครื่องยนต์

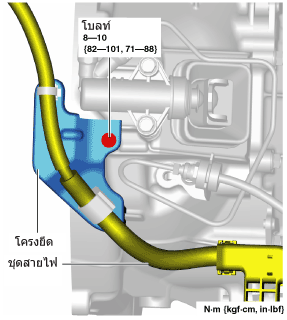

(1)  ติดตั้งโครงยึดที่แสดงในภาพเข้ากับเกียร์ธรรมดา (รุ่นที่มีระบบ i-ELOOP)
am2zzw00010352

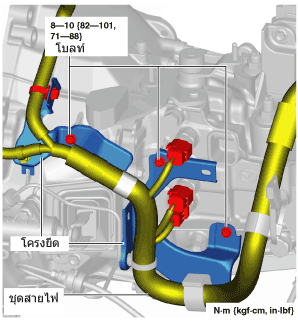

(2)  ติดตั้งโครงยึดเข้ากับเกียร์ธรรมดา
am2zzw00011256
(3)  ต่อขั้วต่อสวิตช์เกียร์ว่างตัวที่ 2 (ดู การถอด/ติดตั้งสวิตช์เกียร์ว่าง [F66M-R])
(4)  ต่อขั้วต่อสวิตช์เกียร์ว่างตัวที่ 1 (ดู การถอด/ติดตั้งสวิตช์เกียร์ว่าง [F66M-R])
(5)  ต่อขั้วต่อขั้วต่อสวิตช์ไฟถอยหลัง (ดู การถอด/ติดตั้งสวิตช์ไฟถอยหลัง [F66M-R])
(6)  ติดตั้งกราวด์เข้ากับโครงยึดแท่นเครื่องยนต์ตัวที่ 4
am2zzw00010324
ค่าแรงขัน
9—12 N·m {92—122 kgf·cm, 80—106 in·lbf}
(7)  ติดต่อท่ออากาศเทอร์โบชาร์จเจอร์ (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])

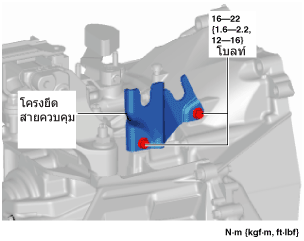

(8)  ติดตั้งโครงยึดสายควบคุมออกเข้ากับเกียร์ธรรมดา
am2zzw00010354
(9)  ติดตั้งสายควบคุมออกเข้ากับเกียร์ธรรมดา (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])
(10)  ติดตั้ง DC-DC converter (รุ่นที่มีระบบ i-ELOOP) (ดู ไม่พบ)
(11)  ติดตั้งแบตเตอรี่และถาดแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])
(12)  ติดตั้งเครื่องกรองอากาศ ท่ออากาศ และท่ออากาศภายนอกพร้อมกันทั้งชุด (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])

22.  ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งฝาครอบใต้ท้องรถด้านหน้าแผ่นที่ 1)

23.  เติมน้ำมันเกียร์ธรรมดาในปริมาณที่กำหนด (ดู การเปลี่ยนถ่ายน้ำมันเกียร์ธรรมดา [F66M-R])

24.  ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

25.  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

26.  ติดตั้งฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

27.  หากมีการซ่อมแซมเกียร์ธรรมดา ทำการ “ตรวจสอบหลังการซ่อมแซมเกียร์ธรรมดา” (ดู การตรวจสอบหลังการซ่อมแซมเกียร์ธรรมดา [F66M-R])
