ภาพตำแหน่งระบบควบคุมมลภาวะ [SKYACTIV-D 1.5]

id0116q2803700

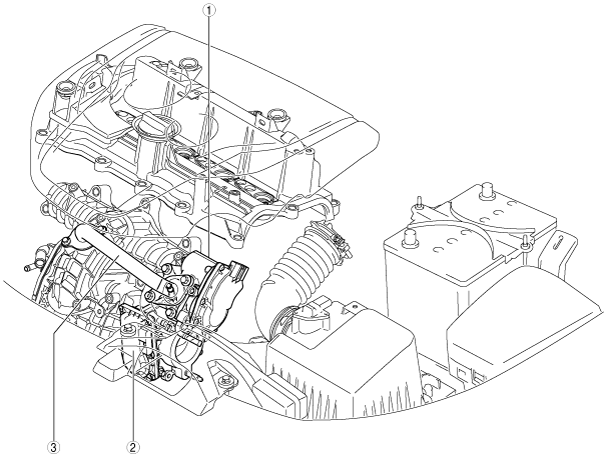

ด้านห้องเครื่องยนต์

am2zzw00012247

1	วาล์วควบคุม HP-EGR (ดู การถอด/ติดตั้งวาล์วควบคุม HP-EGR [SKYACTIV-D 1.5]) (ดู การตรวจสอบวาล์วควบคุม HP-EGR [SKYACTIV-D 1.5])
2	วาล์วเปิดปิดไอดี (ดู การถอด/ติดตั้งวาล์วเปิดปิดไอดี [SKYACTIV-D 1.5]) (ดู การตรวจสอบวาล์วเปิดปิดไอดี [SKYACTIV-D 1.5])
3	ท่อ EGR (ดู การถอด/ติดตั้งท่อ EGR [SKYACTIV-D 1.5])

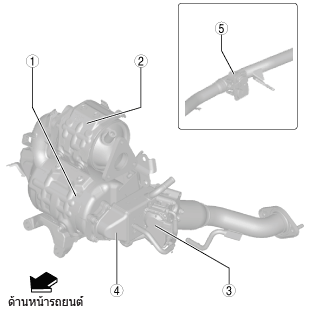

ด้านระบบไอเสีย

am2zzw00012248

1	แคตตาไลติคคอนเวอร์เตอร์ (DPF) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])
2	แคตตาไลติคคอนเวอร์เตอร์ (การออกซิเดชั่นด้วยตัวเร่งปฏิกิริยา) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])
3	วาล์วควบคุม LP-EGR (ดู การถอด/ติดตั้งวาล์วควบคุม LP-EGR [SKYACTIV-D 1.5]) (ดู การตรวจสอบวาล์วควบคุม LP-EGR [SKYACTIV-D 1.5])
4	ตัวระบายความร้อน EGR (ดู การถอด/ติดตั้งตัวระบายความร้อน EGR [SKYACTIV-D 1.5]) (ดู การตรวจสอบตัวระบายความร้อน EGR [SKYACTIV-D 1.5])
5	วาล์วเปิดปิดไอเสีย (ดู การถอด/ติดตั้งวาล์วเปิดปิดไอเสีย [SKYACTIV-D 1.5]) (ดู การตรวจสอบวาล์วเปิดปิดไอเสีย [SKYACTIV-D 1.5])

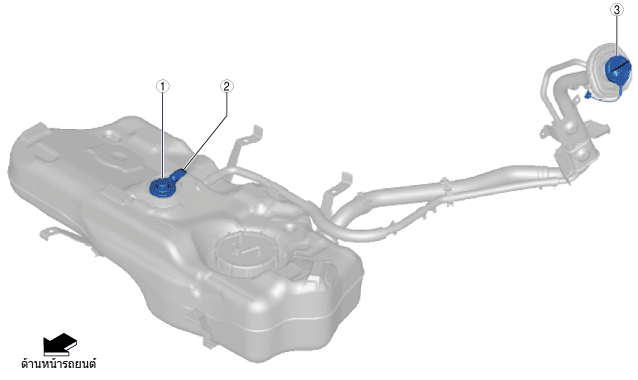

ด้านถังน้ำมันเชื้อเพลิง

am2zzw00012249

1	วาล์วป้องกันน้ำมันเชื้อเพลิงไหลออก (ติดตั้งรวมอยู่กับวาล์วกันกลับ) (ดู การถอด/ติดตั้งวาล์วแบบป้องกันน้ำมันเชื้อเพลิงไหลออก [SKYACTIV-D 1.5]) (ดู การตรวจสอบวาล์วแบบป้องกันน้ำมันเชื้อเพลิงไหลออก [SKYACTIV-D 1.5]) (ดู การถอด/ติดตั้งวาล์วกันกลับ [SKYACTIV-D 1.5]) (ดู การตรวจสอบวาล์วกันกลับ [SKYACTIV-D 1.5])
2	ห้องควบคุมไอระเหยน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งห้องควบคุมไอระเหยน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]) (ดู การตรวจสอบห้องควบคุมไอระเหยน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
3	ฝาถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งท่อเติมน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
