การถอด/ติดตั้งตัวระบายความร้อน EGR [SKYACTIV-D 1.5]
id0116q2099000
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดชิ้นส่วนต่อไปนี้ออก: (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])
3. ถอดแบตเตอรี่และแท่นรองแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])
4. วางขั้วต่อ DC-DC (i-ELOOP) ไว้ด้านข้างเพื่อไม่ให้รบกวนการบริการ (รุ่นที่มีระบบ i-ELOOP) (ดู ไม่พบ)
5. ถอดคานขวางด้านหน้าออก (ดู การถอด/ติดตั้งคานขวางด้านหน้า [SKYACTIV-D 1.5])
6. ถอดเพลาขับหน้าออกจากด้านชุดเกียร์และวางไว้ด้านข้างเพื่อไม่ให้รบกวนการบริการ (ดู การถอด/ติดตั้งเพลาขับหน้า)
7. ถอดแคตตาไลติคคอนเวอร์เตอร์ (DPF) ออก (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])

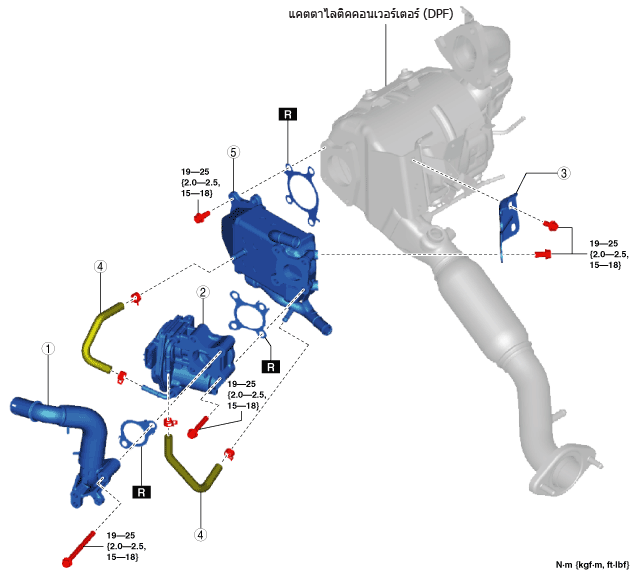

8. ถอดออกตามลำดับดังรูป
9. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
am2zzw00012170
|
|
1
|
หน้าแปลน LP-EGR
|
|
2
|
วาล์วควบคุม LP-EGR
|
|
3
|
ฐานยึด
|
|
4
|
ท่อน้ำ
|
|
5
|
ตัวระบายความร้อน EGR
|
