การถอด/ติดตั้งวาล์วควบคุม HP-EGR [SKYACTIV-D 1.5]
id0116q2702800
ขั้นตอนการเปลี่ยนวาล์วควบคุม HP-EGR
1. หากเปลี่ยนวาล์วควบคุม HP-EGR ให้ปฏิบัติตามขั้นตอนต่อไปนี้
|
ขั้นตอน |
การดำเนินการ |
หน้า/สภาพ |
|---|---|---|
|
1
|
สตาร์ทเครื่องยนต์
|
—
|
|
2
|
เหยียบแป้นคันเร่งและเร่งเครื่องยนต์ (ให้เครื่องยนต์เดินที่ 2000 รอบต่อนาที เป็นเวลา 5 วินาที)
|
—
|
|
3
|
ปล่อยแป้นคันเร่งและให้เครื่องยนต์เดินเบา
|
—
|
|
4
|
OFF สวิตช์กุญแจ
|
—
|
|
5
|
รออย่างน้อย 20 วินาที
|
—
|
|
6
|
ดำเนินการตามขั้นตอนการทดสอบด้วยตนเอง KOEO
|
(ดู ไม่พบ)
|
|
7
|
ดำเนินการตามขั้นตอนการทดสอบด้วยตนเอง KOER
|
(ดู ไม่พบ)
|
การถอด/ติดตั้งวาล์วควบคุม HP-EGR
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])
3. ถอดท่อ EGR (ดู การถอด/ติดตั้งท่อ EGR [SKYACTIV-D 1.5])

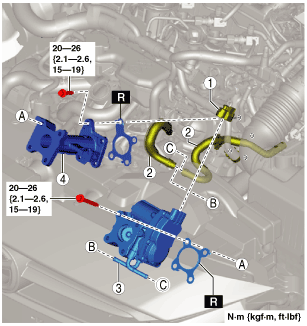

4. ถอดออกตามลำดับดังรูป
am2zzw00012172
|
|
1
|
ขั้วต่อวาล์วควบคุม HP-EGR
|
|
2
|
ท่อน้ำ
|
|
3
|
วาล์วควบคุม HP-EGR
|
|
4
|
ท่อ EGR
|
5. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
หมายเหตุการถอดท่อ EGR

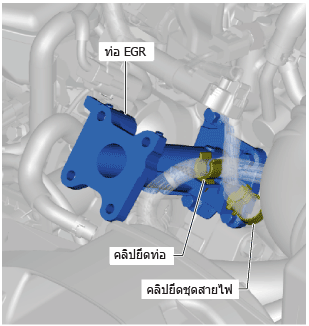

1. ถอดคลิปยึดชุดสายไฟและคลิปยึดท่อออกจากท่อ EGR ดังรูป
am2zzw00012173
|
2. ถอดท่อ EGR
หมายเหตุการติดตั้งท่อน้ำ
1. ติดตั้งท่อน้ำดังรูป
am2zzw00012174
|
