DTC P0671:00 [SKYACTIV-D 1.5]
id0102q2213300
|
รหัส DTC P0671:00 |
วงจรควบคุมหัวเผาสูบที่ 1 มีปัญหา |
|---|---|
|
สภาวะที่ตรวจพบ
|
• เมื่อเป็นไปตามเงื่อนไขต่อไปนี้ สภาวะจะยังคงดำเนินต่อไปเป็นเวลา 5 วินาที ซึ่งกระแสไฟที่วงจรหัวเผาสูบที่ 1 น้อยกว่า 2.88 A ในขณะที่ระบบควบคุมหัวเผาจะทำงานเมื่อแรงเคลื่อนไฟฟ้าควบคุมไม่น้อยไปกว่า 75% ของแรงเคลื่อนไฟฟ้าแบตเตอรี่ หรือที่วงจรหัวเผาสูบที่ 1 ที่มีแรงเคลื่อนไฟฟ้ามากกว่า 65 A ในขณะที่ระบบควบคุมหัวเผาทำงานที่แรงเคลื่อนไฟฟ้าควบคุมน้อยกว่า 75% ของแรงเคลื่อนไฟฟ้าแบตเตอรี่
สภาวะการตรวจสอบ
หมายเหตุเสริมเกี่ยวกับการวิเคราะห์
• นี่เป็นการตรวจสอบอย่างต่อเนื่อง (CCM)
• ไฟเตือนระบบเครื่องยนต์จะติดสว่างหาก PCM ตรวจพบสภาวะความบกพร่องตามข้อมูลข้างต้นในช่วงรอบการขับขี่แรก
• ข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA สามารถใช้งานได้
• รหัส DTC ถูกบันทึกลงในหน่วยความจำ PCM
|
|
ฟังก์ชั่นการป้องกันความผิดพลาด
|
• ไม่ใช้
|
|
สาเหตุที่เป็นไปได้
|
• ขั้วหรือขั้วต่อของหัวเผาสูบที่ 1 บกพร่อง
• ขั้วหรือขั้วต่อโมดูลควบคุมหัวเผาบกพร่อง

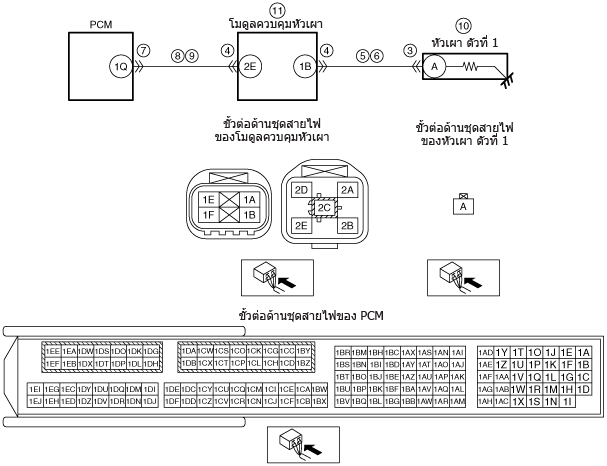

• วงจรเปิดในชุดสายไฟระหว่างขั้ว A ของหัวเผาสูบที่ 1 และขั้ว 1B ของโมดูลควบคุมหัวเผา
• ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างขั้ว A ของหัวเผาสูบที่ 1 และขั้ว 1B ของโมดูลควบคุมหัวเผา
• ขั้วหรือขั้วต่อของ PCM บกพร่อง
• ลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผาและขั้ว 1Q ของ PCM
• วงจรเปิดในชุดสายไฟระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผาและขั้ว 1Q ของ PCM
• หัวเผาสูบที่ 1 บกพร่อง
• โมดูลควบคุมหัวเผาบกพร่อง
• PCM บกพร่อง
|
![]() |
|
ขั้นตอนการวิเคราะห์
|
ขั้นตอน |
การตรวจสอบ |
การดำเนินการ |
|
|---|---|---|---|
|
1
|
บันทึกสถานะรถยนต์เมื่อตรวจพบรหัส DTC เพื่อใช้กับการตรวจสอบการวิเคราะห์ซ้ำ
• บันทึกข้อมูล FREEZE FRAME DATA/SNAP SHOT DATA
|
—
|
ไปยังขั้นตอนถัดไป
|
|
2
|
ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• มีข้อมูลเกี่ยวกับงานบำรุงรักษาที่เกี่ยวข้องอยู่ใช่หรือไม่?
|
ใช่
|
ทำการซ่อมแซมหรือวิเคราะห์ตามข้อมูลงานบำรุงรักษาที่มีอยู่
• หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
3
|
ตรวจสอบสภาพขั้วต่อหัวเผาสูบที่ 1
• OFF สวิตช์กุญแจ
• ปลดขั้วต่อหัวเผาสูบที่ 1
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 12
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
4
|
ตรวจสอบสภาพของขั้วต่อโมดูลควบคุมหัวเผา
• ปลดขั้วต่อโมดูลควบคุมหัวเผา
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 12
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
5
|
ตรวจสอบวงจรเปิดในวงจรควบคุมหัวเผาสูบที่ 1
• ตรวจสอบว่าขั้วต่อโมดูลควบคุมหัวเผาและขั้วต่อหัวเผาสูบที่ 1 ถูกปลดออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้ว A ของหัวเผาสูบที่ 1 (ด้านชุดสายไฟ) และขั้ว 1B ของโมดูลควบคุมหัวเผา (ด้านชุดสายไฟ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว A ของหัวเผาสูบที่ 1 กับขั้ว 1B ของโมดูลควบคุมหัวเผาหรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 12
|
||
|
6
|
ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟในวงจรควบคุมหัวเผาสูบที่ 1
• ตรวจสอบว่าขั้วต่อโมดูลควบคุมหัวเผาและขั้วต่อหัวเผาสูบที่ 1 ถูกปลดออกแล้ว
• ON สวิตช์กุญแจ (ดับเครื่องยนต์)
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว A ของหัวเผาสูบที่ 1 (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว A ของหัวเผาสูบที่ 1 กับขั้ว 1B ของโมดูลควบคุมหัวเผาหรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 12
|
||
|
7
|
ตรวจสอบสภาพของขั้วต่อ PCM
• OFF สวิตช์กุญแจ
• ถอดขั้วต่อ PCM
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 12
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
8
|
ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟในวงจรสัญญาณโมดูลควบคุมหัวเผา
• ตรวจสอบว่าได้ถอดขั้วต่อหัวเผาสูบที่ 1, ขั้วต่อโมดูลควบคุมหัวเผาและขั้วต่อ PCM ออกแล้ว
• ON สวิตช์กุญแจ (ดับเครื่องยนต์)
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว C ของโมดูลควบคุมหัวเผา (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผากับขั้ว 1Q ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 12
|
||
|
9
|
ตรวจสอบวงจรเปิดในวงจรสัญญาณโมดูลควบคุมหัวเผา
• ตรวจสอบว่าได้ถอดขั้วต่อหัวเผาสูบที่ 1, ขั้วต่อโมดูลควบคุมหัวเผาและขั้วต่อ PCM ออกแล้ว
• OFF สวิตช์กุญแจ
• ตรวจสอบความต่อเนื่องระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผา (ด้านชุดสายไฟ) และขั้ว 1Q ของ PCM (ด้านชุดสายไฟ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผากับขั้ว 1Q ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 12
|
||
|
10
|
ตรวจสอบหัวเผาสูบที่ 1
• ตรวจสอบหัวเผาสูบที่ 1
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
เปลี่ยนหัวเผาสูบที่ 1 จากนั้นไปยังขั้นตอนที่ 12
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
11
|
ตรวจสอบโมดูลควบคุมหัวเผา
• ตรวจสอบโมดูลควบคุมหัวเผา
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
เปลี่ยนโมดูลควบคุมหัวเผา จากนั้นไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
12
|
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
• ดำเนินการทดสอบด้วยตนเอง KOEO
• รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
13
|
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
• ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
• ยังมีรหัส DTC อื่นแสดงขึ้นมา ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
||
