การถอด/ติดตั้งหัวเผา [SKYACTIV-D 1.5]

id0113q2804400

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

3.  ถอดท่อ EGR (ดู การถอด/ติดตั้งท่อ EGR [SKYACTIV-D 1.5])

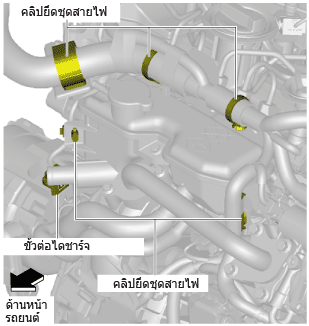

4.  ถอดคลิปยึดชุดสายไฟและขั้วต่อไดชาร์จออกดังรูป

am2zzw00012065

5.  วางถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำไว้ด้านข้างเพื่อไม่ให้รบกวนการซ่อมบำรุง (ดู การถอด/ติดตั้งถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ [SKYACTIV-D 1.5])

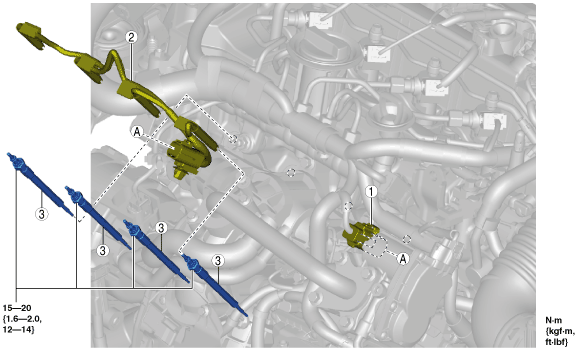

6.  ถอดออกตามลำดับดังรูป

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

am2zzw00012066

1	ขั้วต่อชุดสายต่อของหัวเผา
2	ชุดสายต่อของหัวเผา
3	หัวเผา (ดู หมายเหตุการถอดหัวเผา) (ดู การทำความสะอาดก่อนการติดตั้งหัวเผา) (ดู หมายเหตุการติดตั้งหัวเผา)

หมายเหตุการถอดหัวเผา

1.  คลายหัวเผาโดยใช้เครื่องมือจนกระทั่งเหลือเพียงเกลียวเดียวเท่านั้นที่ยึดอยู่ ให้คลายออกด้วยมือและจึงถอดหัวเผาออก

การทำความสะอาดก่อนการติดตั้งหัวเผา

ข้อควรระวัง

•  หากคาร์บอนเกาะติดอยู่ที่หัวเผา คาร์บอนอาจทำให้หัวเผาและเครื่องยนต์เสียหายได้ ก่อนการติดตั้งหัวเผา ให้เช็ดคราบคาร์บอนที่เกาะติดอยู่ที่หัวเผาและช่องติดตั้งหัวเผาออกก่อน

1.  หุ้มดอกสว่าน (หัวสว่าน 5.0—5.2 มม.{0.197—0.204 นิ้ว} และ 5.2—5.4 มม. {0.205—0.212 นิ้ว}) จากปลายจนถึงตำแหน่ง 119—121 มม. {4.69—4.76 นิ้ว} ด้วยเทป

ac5wzw00004768

2.  กดดอกสว่าน (หัวสว่าน5.0—5.2 มม. {0.197—0.204 นิ้ว}) จนกระทั่งส่วนที่หุ้มเข้าไปจนสุด

ac5wzw00005306

3.  หมุนดอกสว่านด้วยมือและนำคาร์บอนออกจากช่องติดตั้งหัวเผา

4.  ปฏิบัติตามขั้นตอนที่ 2 และ 3 โดยใช้ดอกสว่าน (หัวสว่าน 5.2—5.4 มม. {0.205—0.212 นิ้ว})

หมายเหตุการติดตั้งหัวเผา

1.  ขันแน่นหัวเผาด้วยมือจนกระทั่งเกลียวหนึ่งเกลียวยึดอยู่และจากนั้นให้ขันแน่นโดยใช้เครื่องมือ
