การถอด/ติดตั้งโมดูลควบคุมหัวเผา [SKYACTIV-D 1.5]

id0113q2705400

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ลอกบังโคลน (ด้านซ้าย) ไปทางด้านหลังส่วนหนึ่ง

3.  ถอดออกตามลำดับดังรูป

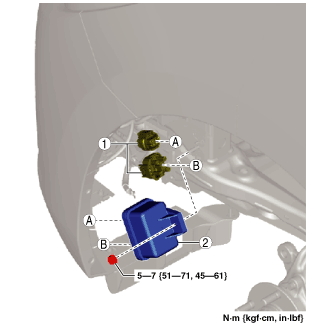

รุ่นที่ไม่มีระบบ i-ELOOP

am2zzw00012038

1	ขั้วต่อโมดูลควบคุมหัวเผา
2	โมดูลควบคุมหัวเผา

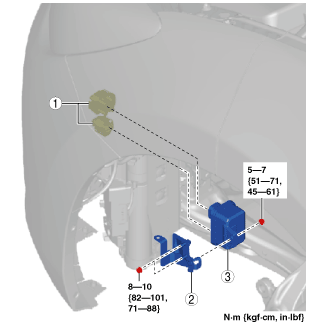

รุ่นที่มีระบบ i-ELOOP

am2zzw00012039

1	ขั้วต่อโมดูลควบคุมหัวเผา
2	โครงยึดโมดูลควบคุมหัวเผา (ดู หมายเหตุการถอดโครงยึดโมดูลควบคุมหัวเผา)
3	โมดูลควบคุมหัวเผา

4.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการถอดโครงยึดโมดูลควบคุมหัวเผา

1.  ถอดโมดูลควบคุมหัวเผาและโครงยึดโมดูลควบคุมหัวเผาออกพร้อมกันทั้งชุด

2.  ถอดโครงยึดโมดูลควบคุมหัวเผา
