DTC P0670:00 [SKYACTIV-D 1.5]


id0102q2067000

รหัส DTC P0670:00

วงจรควบคุมโมดูลควบคุมหัวเผามีปัญหา

สภาวะที่ตรวจพบ
•  เมื่อเป็นไปตามเงื่อนไขต่อไปนี้ สภาวะต่อไปนี้จะเกิดขึ้นเป็นเวลานานกว่า 5 วินาที แรงเคลื่อนไฟฟ้าแหล่งจ่ายไฟของโมดูลควบคุมหัวเผา ต่ำกว่า 5.8 โวลต์ หรือ สูงกว่า 16.5 โวลต์ หรือมีวงจรภายในบกพร่อง หรืออุณหภูมิของวงจรภายในสูงเกินกว่าค่าที่กำหนด
สภาวะการตรวจสอบ
―  หลังจากที่ ON สวิตช์กุญแจ เป็นเวลา 0.5 วินาที (ติดหรือดับเครื่องยนต์)
―  ระหว่างการควบคุมหัวเผา
―  แรงเคลื่อนไฟฟ้าแบตเตอรี่: 8—20 โวลต์
―  แรงเคลื่อนไฟฟ้าวงจรควบคุมหัวเผาสูบที่ 1: 3—11.3 โวลต์
―  ตรวจไม่พบรหัส DTC ต่อไปนี้:
•  ระบบสื่อสาร LIN : U0106:00
หมายเหตุเสริมเกี่ยวกับการวิเคราะห์
•  นี่เป็นการตรวจสอบอย่างต่อเนื่อง (CCM)
•  ไฟเตือนระบบเครื่องยนต์จะติดสว่างหาก PCM ตรวจพบสภาวะความบกพร่องตามข้อมูลข้างต้นในช่วงรอบการขับขี่แรก
•  ข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA สามารถใช้งานได้
•  รหัส DTC ถูกบันทึกลงในหน่วยความจำ PCM
ฟังก์ชั่นการป้องกันความผิดพลาด
•  ไม่ใช้
สาเหตุที่เป็นไปได้
•  ขั้วหรือขั้วต่อโมดูลควบคุมหัวเผาบกพร่อง
•  ลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแหล่งจ่ายไฟของโมดูลควบคุมหัวเผา
―  ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างฟิวส์ GLOW 80 A และขั้ว 2C ของโมดูลควบคุมหัวเผา
―  ฟิวส์ GLOW 80 A บกพร่อง
―  วงจรเปิดในชุดสายไฟระหว่างขั้วบวกแบตเตอรี่และขั้ว 2C ของโมดูลควบคุมหัวเผา
•  ลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแหล่งจ่ายไฟของโมดูลควบคุมหัวเผา
―  ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างฟิวส์ ENGINE1 15 A และขั้ว 2D ของโมดูลควบคุมหัวเผา
―  ฟิวส์ ENGINE1 15 A บกพร่อง
―  วงจรเปิดในชุดสายไฟระหว่างขั้ว D ของรีเลย์หลักและขั้ว 2D ของโมดูลควบคุมหัวเผา
•  วงจรเปิดในชุดสายไฟระหว่างขั้ว 2A ของโมดูลควบคุมหัวเผาและกราวน์ตัวถัง
•  ขั้วหรือขั้วต่อหัวเผาบกพร่อง
•  ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างขั้วต่อไปนี้:
―  ขั้ว 1B ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 1
―  ขั้ว 1F ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 2
―  ขั้ว 1E ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 3
―  ขั้ว 1A ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 4
•  ลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่างขั้วต่อไปนี้:
―  ขั้ว 1B ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 1
―  ขั้ว 1F ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 2
―  ขั้ว 1E ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 3
―  ขั้ว 1A ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 4
•  วงจรหัวเผาลัดวงจรระหว่างกัน
•  ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผา — ขั้ว 1Q ของ PCM
•  ขั้วหรือขั้วต่อของ PCM บกพร่อง
•  ลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผา — ขั้ว 1Q ของ PCM
•  วงจรเปิดในชุดสายไฟระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผา — ขั้ว 1Q ของ PCM
•  อุณหภูมิโมดูลควบคุมหัวเผาสูงเกินไป (สูงกว่า 123 °C {254 °F})
•  โมดูลควบคุมหัวเผาบกพร่อง
•  PCM บกพร่อง

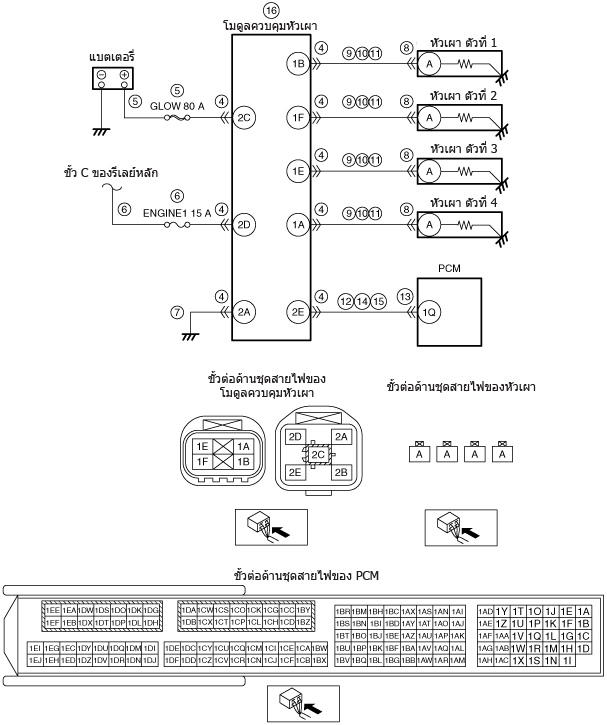

ขั้นตอนการวิเคราะห์

ขั้นตอน

การตรวจสอบ

การดำเนินการ

1
บันทึกสถานะรถยนต์เมื่อตรวจพบรหัส DTC เพื่อใช้กับการตรวจสอบการวิเคราะห์ซ้ำ
หมายเหตุ
•  การบันทึกข้อมูลสามารถดำเนินการได้ง่ายขึ้นโดยใช้ฟังก์ชั่นการจับภาพหน้าจอของ PC
•  บันทึกข้อมูล FREEZE FRAME DATA/SNAP SHOT DATA
ไปยังขั้นตอนถัดไป
2
ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
•  ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
•  มีข้อมูลเกี่ยวกับงานบำรุงรักษาที่เกี่ยวข้องอยู่ใช่หรือไม่?
ใช่
ทำการซ่อมแซมหรือวิเคราะห์ตามข้อมูลงานบำรุงรักษาที่มีอยู่
•  หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
3
ตรวจสอบรหัสที่ค้างอยู่ และ/หรือรหัส DTC ที่เกี่ยวข้อง
•  OFF สวิตช์กุญแจ จากนั้น ON (ดับเครื่องยนต์)
•  ปฏิบัติกระบวนการเข้าสู่รหัสปัญหาที่ค้างอยู่และขั้นตอนการอ่านรหัส DTC
•  รหัสที่ค้างอยู่และ/หรือรหัส DTC อื่นๆ แสดงขึ้น ใช่หรือไม่?
ใช่
ไปยังการตรวจสอบรหัสที่ค้างอยู่ หรือรหัส DTC ที่เกี่ยวข้อง
ไม่ใช่
ไปยังขั้นตอนถัดไป
4
ตรวจสอบสภาพของขั้วต่อโมดูลควบคุมหัวเผา
•  OFF สวิตช์กุญแจ
•  ปลดขั้วต่อโมดูลควบคุมหัวเผา
•  ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 17
ไม่ใช่
ไปยังขั้นตอนถัดไป
5
ตรวจสอบการลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแหล่งจ่ายไฟโมดูลควบคุมหัวเผา
•  ตรวจสอบว่าได้ปลดขั้วต่อโมดูลควบคุมหัวเผาออกแล้ว
•  วัดแรงเคลื่อนไฟฟ้าที่ขั้ว 2C ของโมดูลควบคุมหัวเผา (ด้านชุดสายไฟ)
•  แรงเคลื่อนไฟฟ้าเป็น B+ ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
ตรวจสอบฟิวส์ GLOW 80 A
•  หากฟิวส์ขาด:
―  โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างฟิวส์ GLOW 80 A และขั้ว 2C ของโมดูลควบคุมหัวเผาหรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
•  เปลี่ยนฟิวส์
•  หากฟิวส์เสียหาย:
―  เปลี่ยนฟิวส์
•  หากฟิวส์ปกติ:
―  โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้วบวกแบตเตอรี่และขั้ว 2C ของโมดูลควบคุมหัวเผาหรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 17
6
ตรวจสอบการลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแหล่งจ่ายไฟโมดูลควบคุมหัวเผา
•  ตรวจสอบว่าได้ปลดขั้วต่อโมดูลควบคุมหัวเผาออกแล้ว
•  ON สวิตช์กุญแจ (ดับเครื่องยนต์)
•  วัดแรงเคลื่อนไฟฟ้าที่ขั้ว 2D ของโมดูลควบคุมหัวเผา (ด้านชุดสายไฟ)
•  แรงเคลื่อนไฟฟ้าเป็น B+ ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
ตรวจสอบฟิวส์ ENGINE1 15 A
•  หากฟิวส์ขาด:
―  โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างฟิวส์ ENGINE1 15 A และขั้ว 2D ของโมดูลควบคุมหัวเผาหรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
•  เปลี่ยนฟิวส์
•  หากฟิวส์เสียหาย:
―  เปลี่ยนฟิวส์
•  หากฟิวส์ปกติ:
―  โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว D ของรีเลย์หลักกับขั้ว 2D ของโมดูลควบคุมหัวเผาหรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 17
7
ตรวจสอบวงจรเปิดในวงจรกราวน์ของโมดูลควบคุมหัวเผา
•  ตรวจสอบว่าได้ปลดขั้วต่อโมดูลควบคุมหัวเผาออกแล้ว
•  OFF สวิตช์กุญแจ
•  ตรวจสอบความต่อเนื่องระหว่างขั้ว 2A ของโมดูลควบคุมหัวเผา (ด้านชุดสายไฟ) และกราวน์ตัวถัง
•  มีความต่อเนื่อง ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
โปรดดูแผนผังวงจรไฟฟ้า แล้วตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว 2A ของโมดูลควบคุมหัวเผาและกราวน์ตัวถังหรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 17
8
ตรวจสอบสภาพของขั้วต่อหัวเผา
•  ปลดขั้วต่อหัวเผา
•  ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 17
ไม่ใช่
ไปยังขั้นตอนถัดไป
9
ตรวจสอบการลัดวงจรไปยังกราวน์ในวงจรหัวเผา
•  ตรวจสอบว่าได้ถอดขั้วต่อหัวเผาและโมดูลควบคุมหัวเผาออกแล้ว
•  ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟ) และกราวน์ตัวถัง:
―  ขั้ว A ของหัวเผาสูบที่ 1
―  ขั้ว A ของหัวเผาสูบที่ 2
―  ขั้ว A ของหัวเผาสูบที่ 3
―  ขั้ว A ของหัวเผาสูบที่ 4
•  มีความต่อเนื่อง ใช่หรือไม่?
ใช่
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
•  ขั้ว 1B ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 1
•  ขั้ว 1F ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 2
•  ขั้ว 1E ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 3
•  ขั้ว 1A ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 4
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนที่ 17
ไม่ใช่
ไปยังขั้นตอนถัดไป
10
ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟในวงจรหัวเผา
•  ตรวจสอบว่าได้ถอดขั้วต่อหัวเผาและโมดูลควบคุมหัวเผาออกแล้ว
•  ON สวิตช์กุญแจ (ดับเครื่องยนต์)
•  วัดแรงเคลื่อนไฟฟ้าที่ขั้วต่อไปนี้ (ด้านชุดสายไฟ):
―  ขั้ว A ของหัวเผาสูบที่ 1
―  ขั้ว A ของหัวเผาสูบที่ 2
―  ขั้ว A ของหัวเผาสูบที่ 3
―  ขั้ว A ของหัวเผาสูบที่ 4
•  แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
•  ขั้ว 1B ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 1
•  ขั้ว 1F ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 2
•  ขั้ว 1E ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 3
•  ขั้ว 1A ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 4
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 17
11
ตรวจสอบการลัดวงจรระหว่างกันของวงจรหัวเผา
•  ตรวจสอบว่าได้ถอดขั้วต่อหัวเผาและโมดูลควบคุมหัวเผาออกแล้ว
•  OFF สวิตช์กุญแจ
•  ตรวจสอบความต่อเนื่องระหว่างขั้ว A ของแต่ละหัวเผา (ด้านชุดสายไฟ)
•  มีความต่อเนื่อง ใช่หรือไม่?
ใช่
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
•  ขั้ว 1B ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 1
•  ขั้ว 1F ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 2
•  ขั้ว 1E ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 3
•  ขั้ว 1A ของโมดูลควบคุมหัวเผา — ขั้ว A ของหัวเผาสูบที่ 4
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรระหว่างกันของชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรระหว่างกัน
ไปยังขั้นตอนที่ 17
ไม่ใช่
ไปยังขั้นตอนถัดไป
12
ตรวจสอบการลัดวงจรไปยังกราวน์ในวงจรโมดูลควบคุมหัวเผา
•  ตรวจสอบว่าได้ถอดขั้วต่อหัวเผาและโมดูลควบคุมหัวเผาออกแล้ว
•  ตรวจสอบความต่อเนื่องระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผา (ด้านชุดสายไฟ) และกราวน์ตัวถัง :
•  มีความต่อเนื่อง ใช่หรือไม่?
ใช่
หากตรวจพบการลัดวงจรในกราวน์ในชุดสายไฟ:
•  โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผากับขั้ว 1Q ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
―  พิจารณาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือสลักหลุดที่ขั้วและขั้วต่อร่วม และตรวจสอบการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
―  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
―  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
หากไม่พบการลัดวงจรในกราวน์ในชุดสายไฟ:
•  เปลี่ยน PCM (ลัดวงจรไปยังกราวน์ในวงจรภายใน PCM)
ไปยังขั้นตอนที่ 17
ไม่ใช่
ไปยังขั้นตอนถัดไป
13
ตรวจสอบสภาพของขั้วต่อ PCM
•  ถอดขั้วต่อ PCM
•  ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 17
ไม่ใช่
ไปยังขั้นตอนถัดไป
14
ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟในวงจรโมดูลควบคุมหัวเผา
•  ตรวจสอบว่าได้ถอดขั้วต่อโมดูลควบคุมหัวเผาและขั้วต่อหัวเผาและขั้วต่อ PCM ออกแล้ว
•  ON สวิตช์กุญแจ (ดับเครื่องยนต์)
•  วัดแรงเคลื่อนไฟฟ้าที่ขั้ว 2E ของโมดูลควบคุมหัวเผา (ด้านชุดสายไฟ):
•  แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผากับขั้ว 1Q ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 17
15
ตรวจสอบวงจรเปิดในวงจรโมดูลควบคุมหัวเผา
•  ตรวจสอบว่าได้ถอดขั้วต่อโมดูลควบคุมหัวเผาและขั้วต่อหัวเผาและขั้วต่อ PCM ออกแล้ว
•  ตรวจสอบความต่อเนื่องระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผาและขั้ว 1Q ของ PCM (ด้านชุดสายไฟ):
•  มีความต่อเนื่อง ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว 2E ของโมดูลควบคุมหัวเผากับขั้ว 1Q ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 17
16
ตรวจสอบโมดูลควบคุมหัวเผา
•  ตรวจสอบโมดูลควบคุมหัวเผา
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
เปลี่ยนโมดูลควบคุมหัวเผา จากนั้นไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
17
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
•  ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
•  ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
•  ดำเนินการทดสอบด้วยตนเอง KOEO
•  รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
ใช่
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
•  หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
18
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
•  ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
•  ยังมีรหัส DTC อื่นแสดงขึ้นมา ใช่หรือไม่?
ใช่
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
ไม่ใช่
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
