DTC P0116:00 [SKYACTIV-G 1.3, SKYACTIV-G 1.5]


id0102q1146800

หมายเหตุ
•  ในการพิจารณาชิ้นส่วนที่บกพร่อง ให้ดำเนินการวิเคราะห์ปัญหาจาก “การตรวจสอบฟังก์ชั่นโดยใช้ M-MDS”

รายละเอียดเกี่ยวกับรหัส DTC

คำอธิบาย

ปัญหาด้านการทำงาน/ช่วงวงจรเซ็นเซอร์ ECT

สภาวะที่ตรวจพบ
เงื่อนไขในการตรวจสอบ
•  ในช่วงเวลา 5 นาที หลังจากสตาร์ทเครื่องยนต์ อุณหภูมิน้ำหล่อเย็นจะไม่เพิ่มสูงกว่า 6 °C {11 °F}
สภาวะก่อนหน้า
•  ก่อนสตาร์ทเครื่องยนต์ ให้ดับเครื่องยนต์ทิ้งไว้อย่างน้อย 6 ชั่วโมง
•  ตรวจไม่พบรหัส DTC ต่อไปนี้:
―  เซ็นเซอร์ ECT: P0117:00, P0118:00
รอบการขับขี่
•  1
ประเภทการทดสอบตนเอง
•  การทดสอบด้วยตนเอง CMDTC
เซ็นเซอร์ที่ใช้
•  เซ็นเซอร์ ECT
ฟังก์ชั่นการป้องกันความผิดพลาด
•  ไม่ใช้
สถานะรถยนต์เมื่อรหัส DTC แสดงขึ้น
•  ส่องสว่างไฟเตือนระบบเครื่องยนต์
สาเหตุที่เป็นไปได้
•  ขั้วหรือขั้วต่อของเซ็นเซอร์ ECT บกพร่อง
•  ขั้วหรือขั้วต่อของ PCM บกพร่อง
•  เซ็นเซอร์ ECT หลวม
•  เซ็นเซอร์ ECT บกพร่อง
•  การประกอบท่อน้ำหล่อเย็นไม่ดี (ช่องทางเดินน้ำหล่อเย็นบกพร่อง)
•  น้ำหล่อเย็นไม่ดี, รั่วซึม หรือแข็งตัว
•  ใช้น้ำหล่อเย็นที่ไม่ได้กำหนด
•  เทอร์โมสตัทบกพร่อง
•  PCM บกพร่อง


แผนผังวงจรไฟฟ้า

•  ไม่ใช้

คำอธิบายฟังก์ชั่น (สรุปย่อการตรวจสอบ DTC)

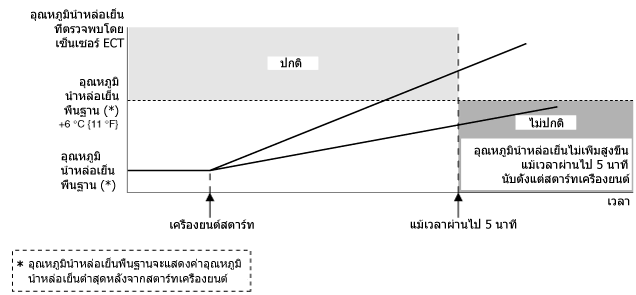

•  หากอุณหภูมิน้ำหล่อเย็นที่ตรวจจับด้วยเซ็นเซอร์ ECT ไม่เพิ่มขึ้นอย่างน้อย 6 °C {11 °F} ภายใน 5 นาที หลังจากที่สตาร์ทเครื่องยนต์ PCM จะระบุว่าเซ็นเซอร์ ECT บกพร่องและบันทึกรหัส DTC
am3zzw00014411

ขั้นตอนการตรวจสอบการวิเคราะห์ซ้ำ

1.  สตาร์ทเครื่องยนต์ แล้วปล่อยให้เครื่องเดินเบา 10 วินาที
2.  OFF สวิตช์กุญแจ
3.  ปล่อยรถยนต์ไว้อย่างน้อย 6 ชั่วโมง
4.  สตาร์ทเครื่องยนต์ แล้วปล่อยให้เครื่องยนต์เดินเบา 6 นาที

รายการ PID/รายการจำลองสถานการณ์ที่ใช้ในการวิเคราะห์ปัญหา

ตารางการตรวจสอบค่า PID/ข้อมูล

รายการ

ความหมาย

หน่วย

สภาวะ/เกณฑ์ที่กำหนด

ECT
อินพุทอุณหภูมิน้ำหล่อเย็นจากเซ็นเซอร์ ECT
°C, °F
•  แสดงค่า ECT
แรงเคลื่อนไฟฟ้าของเซ็นเซอร์ ECT
V
ON สวิตช์กุญแจ (ดับเครื่องยนต์)
•  ECT อยู่ที่ 29 °C {84 °F}: ประมาณ 2.65 V
เดินเบา (หลังจากอุ่นเครื่อง)
•  ECT อยู่ที่ 88 °C {190 °F}: ประมาณ 0.71 V


การตรวจสอบฟังก์ชั่นโดยใช้ M-MDS

ขั้นตอน

การตรวจสอบ

ผล

การดำเนินการ

1
จุดประสงค์: ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องที่สามารถนำมาใช้ได้
•  ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องซึ่งสามารถนำมาใช้ได้
•  มีข้อมูลงานซ่อมที่เกี่ยวข้องอยู่ใช่หรือไม่?
ใช่
ทำการซ่อมหรือวิเคราะห์ปัญหาตามข้อมูลงานซ่อมที่มีอยู่
•  หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
2
จุดประสงค์: บันทึกข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA และผลการทดสอบระบบตรวจสอบวิเคราะห์ปัญหาเพื่อนำมาใช้กับการตรวจสอบการวิเคราะห์ซ้ำ
หมายเหตุ
•  การบันทึกข้อมูลสามารถดำเนินการได้ง่ายขึ้นโดยใช้ฟังก์ชั่นการจับภาพหน้าจอของ PC
•  บันทึกข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA และผลการทดสอบระบบตรวจสอบวิเคราะห์ปัญหา (เกี่ยวข้องกับระบบหล่อเย็นเครื่องยนต์) ลงในใบคำสั่งซ่อม
ไปยังขั้นตอนถัดไป
3
จุดประสงค์: ตรวจสอบการเชื่อมต่อของขั้วต่อ
•  สตาร์ทเครื่องยนต์
•  เข้าใช้งานข้อมูล PID ของ ECT โดยใช้ M-MDS
•  ค่า PID ผันแปรเมื่อเขย่าขั้วต่อของ PCM และเซ็นเซอร์ ECT ใช่หรือไม่?
ใช่
ซ่อมหรือเปลี่ยนส่วนขั้วต่อที่อาจมีปัญหา
ไปยังขั้นตอนการแก้ไขปัญหาเพื่อดำเนินการตามขั้นตอนตั้งแต่ขั้นตอนที่ 7
ไม่ใช่
ไปยังขั้นตอนถัดไป
4
จุดประสงค์: ตรวจสอบสัญญาณอินพุทเซ็นเซอร์ ECT
•  เข้าใช้งานข้อมูล PID ของ ECT โดยใช้ M-MDS
•  ค่า PID อยู่ภายในค่าที่กำหนดใช่หรือไม่?
ใช่
ไปยังขั้นตอนการแก้ไขปัญหาเพื่อดำเนินการตามขั้นตอนตั้งแต่ขั้นตอนที่ 3
ไม่ใช่
ไปยังขั้นตอนการแก้ไขปัญหาเพื่อดำเนินการตามขั้นตอนตั้งแต่ขั้นตอนที่ 1


ขั้นตอนการแก้ไขปัญหา

เป้าหมายของขั้นตอนการแก้ไขปัญหา
•  ขั้นตอนที่ 1 — 2
―  ทำการตรวจสอบที่เกี่ยวข้องกับเซ็นเซอร์ ECT
•  ขั้นตอนที่ 3 — 5
―  ทำการตรวจสอบเกี่ยวกับระบบหล่อเย็น
•  ขั้นตอนที่ 6
―  ทำการตรวจสอบชุดเทอร์โมสตัท
•  ขั้นตอนที่ 7 — 8
―  ตรวจสอบว่าความบกพร่องหลักได้รับการแก้ไขแล้วและไม่มีความบกพร่องอื่น

ขั้นตอน

การตรวจสอบ

ผล

การดำเนินการ

1
จุดประสงค์: ตรวจสอบการติดตั้งเซ็นเซอร์ ECT
•  ตรวจสอบการติดตั้งเซ็นเซอร์ ECT
•  ติดตั้งเซ็นเซอร์ ECT ไว้แน่นหนาดีแล้ว ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
ขันแน่นเซ็นเซอร์ ECT อีกครั้ง จากนั้น ไปยังขั้นตอนที่ 7
2
จุดประสงค์: พิจารณาความสมบูรณ์ของเซ็นเซอร์ ECT
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
เปลี่ยนเซ็นเซอร์ ECT จากนั้นไปยังขั้นตอนที่ 7
ไม่ใช่
ไปยังขั้นตอนถัดไป
3
จุดประสงค์: ตรวจสอบว่าความบกพร่องเกิดจากการประกอบช่องทางเดินน้ำหล่อเย็นที่ไม่ดีหรือไม่
•  ตรวจสอบสภาพการเชื่อมต่อของช่องทางเดินน้ำหล่อเย็น (เช่น ท่อ)
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
ต่อช่องทางเดินน้ำหล่อเย็นอย่างถูกต้อง อีกครั้ง
เปลี่ยนถ่ายน้ำหล่อเย็น จากนั้น ไปยังขั้นตอนที่ 7
ไม่ใช่
ไปยังขั้นตอนถัดไป
4
จุดประสงค์: ตรวจสอบว่าความบกพร่องเกี่ยวกับการหล่อเย็นเครื่องยนต์มีผลกระทบต่อผลการวิเคราะห์ปัญหาหรือไม่
•  ตรวจสอบจุดต่อไปนี้:
―  ได้เติมน้ำหล่อเย็นที่กำหนดลงในระบบหล่อเย็นใช่หรือไม่?
―  มีความเป็นไปได้ที่น้ำหล่อเย็นจะแข็งตัวใช่หรือไม่ (น้ำหล่อเย็นมีความเข้มข้นต่ำ) ?
―  มีสิ่งแปลกปลอมผ่านเข้าไปในน้ำหล่อเย็น ใช่หรือไม่?
•  รายการทั้งหมดเป็นปกติ ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
เปลี่ยนถ่ายน้ำหล่อเย็น จากนั้น ไปยังขั้นตอนที่ 7 (แนะนำให้ลูกค้าใช้น้ำหล่อเย็นที่กำหนด)
5
จุดประสงค์: ตรวจสอบว่าความบกพร่องเกี่ยวกับการรั่วซึมของน้ำหล่อเย็นจากช่องทางเดินน้ำหล่อเย็นมีผลกระทบต่อผลการวิเคราะห์ปัญหาหรือไม่
•  ทำ “การตรวจสอบการรั่วซึมของน้ำหล่อเย็น”
•  มีการรั่วซึมของน้ำหล่อเย็นออกมาจากช่องทางเดินน้ำหล่อเย็นใช่หรือไม่?
ใช่
ซ่อมหรือเปลี่ยนตำแหน่งที่บกพร่องและเติมน้ำหล่อเย็นลงในระบบ
ไปยังขั้นตอนที่ 7
ไม่ใช่
ไปยังขั้นตอนถัดไป
6
จุดประสงค์: พิจารณาความสมบูรณ์ของเทอร์โมสตัท
•  ตรวจสอบเทอร์โมสตัท
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
เปลี่ยนเทอร์โมสตัท จากนั้นไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
7
จุดประสงค์: การตรวจสอบการเสร็จสมบูรณ์ในการซ่อมรถ
•  ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
•  ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
•  ปฏิบัติขั้นตอนการตรวจสอบการวิเคราะห์ซ้ำ
•  ปฏิบัติขั้นตอนการอ่านรหัส DTC
•  รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
ใช่
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
•  หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
8
จุดประสงค์: ตรวจสอบว่ามีความบกพร่องอื่นๆ หรือไม่
•  มีการบันทึกรหัส DTC อื่นหรือรหัสที่ค้างอยู่ ใช่หรือไม่??
ใช่
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
ไม่ใช่
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
