การถอด/ติดตั้ง PCM [SKYACTIV-G 1.3, SKYACTIV-G 1.5]

id0140q1802400

ข้อควรระวัง

•  การตั้งค่า PCM มีสองประเภท ถ้าติดตั้ง PCM ผิด อาจเกิดข้อขัดข้องกับระบบควบคุมเครื่องยนต์ได้

•  ดังนั้น เมื่อเปลี่ยน PCM ต้องตรวจสอบความถูกต้องของตัวเลขสี่ตัวแรกของหมายเลขอะไหล่ที่แสดงอยู่บนป้าย PCM ก่อนทำการเปลี่ยน และเปลี่ยน PCM ใหม่ที่มีหมายเลขอะไหล่เหมือนกับตัวเดิม

ac5wzw00000283

•  หากไม่ได้กำหนดค่าและตั้งโปรแกรมใหม่เมื่อเปลี่ยน PCM ข้อมูลจำเพาะของรถยนต์และซอฟต์แวร์ PCM จะไม่ถูกบันทึกใน PCM และระบบจะทำงานไม่ถูกต้อง

•  ขณะกำหนดค่าและตั้งโปรแกรมใหม่ จำเป็นต้องอ่านข้อมูลรายละเอียดทางเทคนิคของรถยนต์จาก PCM ก่อนที่จะเปลี่ยน ต่อ M-MDS เข้ากับรถยนต์ และตรวจสอบหมายเลขตัวถังก่อนที่จะถอด PCM ข้อมูลรายละเอียดทางเทคนิคของรถยนต์จะถูกบันทึกไว้ใน M-MDS ชั่วคราว

หมายเหตุ

•  PCM ก่อนการเปลี่ยนจะบันทึกข้อมูลรายละเอียดทางเทคนิคของรถยนต์ไว้

•  PCM ตัวใหม่จะไม่มีข้อมูลรายละเอียดทางเทคนิคของรถยนต์

•  หากไม่สามารถอ่านข้อมูลรายละเอียดทางเทคนิคของรถยนต์ใน PCM ก่อนการเปลี่ยน ให้กำหนดค่าโดยใช้ข้อมูล As-Built

ไม่มีโบลท์ปรับตั้ง

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอด PCM และแท่นรองแบตเตอรี่ออกพร้อมกันทั้งชุด (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

3.  ถอดน็อตออก

am2zzw00011787

4.  ถอด PCM ออก

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

6.  ขณะเปลี่ยน PCM บนรถ ให้ดำเนินการดังนี้:

หมายเหตุ

•  หากไม่สามารถกำหนดค่าด้วยการอ่าน/เขียนข้อมูลจำเพาะของรถยนต์ ให้กำหนดค่าโดยใช้ข้อมูล As-Built หลังจากเปลี่ยน PCM (ดู การปรับตั้งค่า PCM (ใช้ข้อมูล AS-BUILT) [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(1) กำหนดค่า PCM (ดู การปรับตั้งค่า PCM (ใช้ฟังก์ชั่นอ่าน/เขียน) [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(2) ตั้งโปรแกรมชิ้นส่วนที่เกี่ยวข้องกับระบบป้องกันการสตาร์ทของเครื่องยนต์ (ดู การตั้งโปรแกรมชิ้นส่วนที่เกี่ยวข้องกับระบบป้องกันการสตาร์ทของเครื่องยนต์)

(3) OFF สวิตช์กุญแจและถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) (รุ่นที่มีระบบ i-stop)

(4) ปฏิบัติตามขั้นตอนการตั้งค่าเริ่มต้นสภาวะแบตเตอรี่ (การตั้งค่าระบบ i-stop) (ดู การตั้งค่าเริ่มต้นสภาวะแบตเตอรี่ (การตั้งค่าระบบ i-stop)) (รุ่นที่มีระบบ i-stop)

มีโบลท์ปรับตั้ง

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอด PCM และแท่นรองแบตเตอรี่ออกพร้อมกันทั้งชุด (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

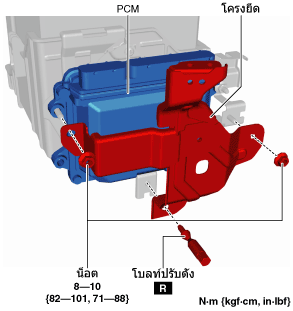

3.  ถอดน็อตและโบลท์ปรับตั้ง (ดู หมายเหตุการถอดโบลท์ปรับตั้ง) (ดู หมายเหตุการติดตั้งโบลท์ปรับตั้ง)

am2zzw00011788

4.  ถอดโครงยึด

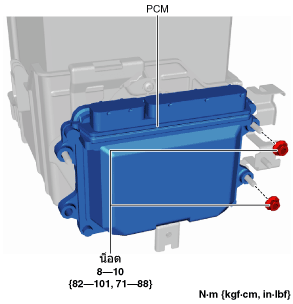

5.  ถอดน็อตออก

am2zzw00011789

6.  ถอด PCM ออก

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

8.  ขณะเปลี่ยน PCM บนรถ ให้ดำเนินการดังนี้:

หมายเหตุ

•  หากไม่สามารถกำหนดค่าด้วยการอ่าน/เขียนข้อมูลจำเพาะของรถยนต์ ให้กำหนดค่าโดยใช้ข้อมูล As-Built หลังจากเปลี่ยน PCM (ดู การปรับตั้งค่า PCM (ใช้ข้อมูล AS-BUILT) [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(1) กำหนดค่า PCM (ดู การปรับตั้งค่า PCM (ใช้ฟังก์ชั่นอ่าน/เขียน) [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(2) ตั้งโปรแกรมชิ้นส่วนที่เกี่ยวข้องกับระบบป้องกันการสตาร์ทของเครื่องยนต์ (ดู การตั้งโปรแกรมชิ้นส่วนที่เกี่ยวข้องกับระบบป้องกันการสตาร์ทของเครื่องยนต์)

(3) OFF สวิตช์กุญแจและถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) (รุ่นที่มีระบบ i-stop)

(4) ปฏิบัติตามขั้นตอนการตั้งค่าเริ่มต้นสภาวะแบตเตอรี่ (การตั้งค่าระบบ i-stop) (ดู การตั้งค่าเริ่มต้นสภาวะแบตเตอรี่ (การตั้งค่าระบบ i-stop)) (รุ่นที่มีระบบ i-stop)

หมายเหตุการถอดโบลท์ปรับตั้ง

1.  ใช้สิ่วและค้อน ทำร่องบนหัวโบลท์ปรับตั้งเพื่อให้สามารถใช้ไขควงได้

2.  คลายโบลท์ปรับตั้งโดยใช้ไขควงหรือคีม

am6zzw00010938

หมายเหตุการติดตั้งโบลท์ปรับตั้ง

1.  ติดตั้งโบลท์ปรับตั้งอันใหม่ และขันจนกว่าคอโบลท์จะขาดออก

am6zzw00010939
