DTC P0098:00 [SKYACTIV-G 1.3, SKYACTIV-G 1.5]

id0102q1146500

รหัส DTC P0098:00

อินพุทสูงในวงจรเซ็นเซอร์ IAT ตัวที่ 2
สภาวะที่ตรวจพบ
•  หาก PCM ตรวจพบว่าแรงเคลื่อนไฟฟ้าของเซ็นเซอร์ IAT ตัวที่ 2 ที่ขั้ว 1CE เท่ากับ 4.96 โวลต์ หรือสูงกว่า เป็นเวลา 5 วินาที PCM จะระบุว่าแรงเคลื่อนไฟฟ้าของวงจรเซ็นเซอร์ IAT ตัวที่ 2 สูง
ข้อมูลเสริมการวิเคราะห์
•  เป็นการตรวจสอบแบบต่อเนื่อง (CCM)
•  ไฟเตือนระบบเครื่องยนต์จะติดสว่างหาก PCM ตรวจพบสภาวะความบกพร่องตามข้อมูลข้างต้นในช่วงรอบการขับขี่แรก
•  ข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA สามารถใช้งานได้
•  รหัส DTC ถูกบันทึกลงในหน่วยความจำ PCM
ฟังก์ชั่นการป้องกันความผิดพลาด
ไม่ใช้
สาเหตุที่เป็นไปได้
•  ขั้วหรือขั้วต่อของเซ็นเซอร์ MAP/IAT ตัวที่ 2 บกพร่อง
•  ขั้วหรือขั้วต่อของ PCM บกพร่อง
•  เซ็นเซอร์ IAT ตัวที่ 2 บกพร่อง

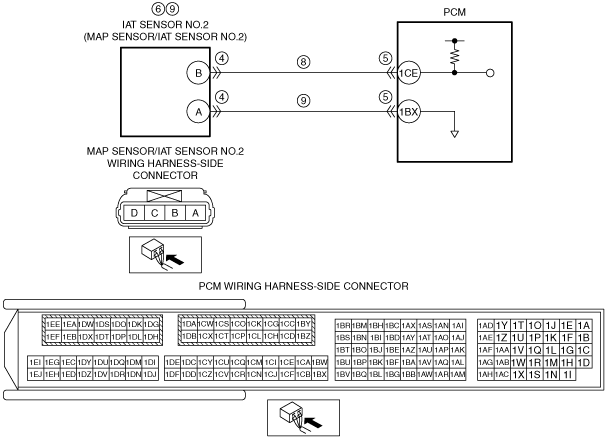

•  การลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่างขั้ว B ของเซ็นเซอร์ MAP/เซ็นเซอร์ IAT ตัวที่ 2 และขั้ว 1CE ของ PCM
•  วงจรเปิดในชุดสายไฟระหว่างขั้วต่อไปนี้:
―  ขั้ว B ของเซ็นเซอร์ MAP/IAT ตัวที่ 2 — ขั้ว 1CE ของ PCM
―  ขั้ว A ของเซ็นเซอร์ MAP/IAT ตัวที่ 2 — ขั้ว 1BX ของ PCM
•  PCM บกพร่อง

ขั้นตอนการวิเคราะห์

ขั้นตอน

การตรวจสอบ

การดำเนินการ
1
บันทึกสถานะรถยนต์ ณ เวลาที่ตรวจพบรหัส DTC เพื่อใช้การตรวจสอบการวิเคราะห์ซ้ำ
หมายเหตุ
•  การบันทึกข้อมูลสามารถดำเนินการได้ง่ายขึ้นโดยใช้ฟังก์ชั่นการจับภาพหน้าจอของ PC
•  บันทึกข้อมูลค่านิ่ง FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA ลงในใบคำสั่งซ่อม
—
ไปยังขั้นตอนถัดไป
2
ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องที่สามารถนำมาใช้ได้
•  ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องซึ่งสามารถนำมาใช้ได้
•  มีข้อมูลงานซ่อมที่เกี่ยวข้องอยู่ใช่หรือไม่?
ใช่
ทำการซ่อมหรือวิเคราะห์ปัญหาตามข้อมูลงานซ่อมที่มีอยู่
•  หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
3
ตรวจสอบว่าเซ็นเซอร์ IAT ตัวที่ 2 หรือชุดสายไฟบกพร่อง
•  เข้าใช้งานข้อมูล PID ของ IAT2 โดยใช้ M-MDS
•  ตรวจสอบค่า PID ของ IAT2
•  ค่า PID ของ IAT2 เป็น 5 V หรือ B+ ใช่หรือไม่?
ใช่
ไปยังขั้นตอนที่ 7
ไม่ใช่
ไปยังขั้นตอนถัดไป
4
ตรวจสอบสภาพขั้วต่อเซ็นเซอร์ MAP/IAT ตัวที่ 2
•  OFF สวิตช์กุญแจ
•  ถอดขั้วต่อเซ็นเซอร์ MAP/IAT ตัวที่ 2
•  ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 10
ไม่ใช่
ไปยังขั้นตอนถัดไป
5
ตรวจสอบสภาพของขั้วต่อ PCM
•  ถอดขั้วต่อ PCM
•  ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 10
ไม่ใช่
ไปยังขั้นตอนถัดไป
6
ตรวจสอบเซ็นเซอร์ IAT ตัวที่ 2
•  ตรวจสอบเซ็นเซอร์ IAT ตัวที่ 2
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
เปลี่ยนเซ็นเซอร์ MAP/IAT ตัวที่ 2 จากนั้น ไปยังขั้นตอนที่ 10
(ดู การถอด/ติดตั้งเซ็นเซอร์แรงดันสัมบูรณ์ท่อร่วมไอดี (MAP)/เซ็นเซอร์อุณหภูมิไอดี (IAT) ตัวที่ 2 [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
ไม่ใช่
ไปยังขั้นตอนที่ 10
7
ตรวจสอบว่าวงจรสัญญาณเซ็นเซอร์ IAT ตัวที่ 2 หรือวงจรกราวน์ของเซ็นเซอร์ IAT ตัวที่ 2 บกพร่อง
•  OFF สวิตช์กุญแจ
•  ถอดขั้วต่อเซ็นเซอร์ MAP/IAT ตัวที่ 2
•  เข้าใช้งานข้อมูล PID ของ IAT2 โดยใช้ M-MDS
•  ตรวจสอบค่า PID ของ IAT2
•  ค่า PID ของ IAT2 เป็น 5 V หรือ B+ ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนที่ 9
8
ตรวจสอบวงจรเปิดในวงจรสัญญาณเซ็นเซอร์ IAT ตัวที่ 2
•  ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์ MAP/IAT ตัวที่ 2 ออกแล้วหรือไม่
•  OFF สวิตช์กุญแจ
•  ถอดขั้วต่อ PCM
•  ตรวจสอบความต่อเนื่องระหว่างขั้ว B ของเซ็นเซอร์ MAP/เซ็นเซอร์ IAT ตัวที่ 2 (ด้านชุดสายไฟ) และขั้ว 1CE ของ PCM (ด้านชุดสายไฟ)
•  มีความต่อเนื่อง ใช่หรือไม่?
ใช่
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว B ของเซ็นเซอร์ MAP/เซ็นเซอร์ IAT ตัวที่ 2 กับขั้ว 1CE ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 10
ไม่ใช่
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว B ของเซ็นเซอร์ MAP/เซ็นเซอร์ IAT ตัวที่ 2 กับขั้ว 1CE ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 10
9
ตรวจสอบวงจรเปิดในวงจรกราวน์ของเซ็นเซอร์ IAT ตัวที่ 2
•  ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์ MAP/IAT ตัวที่ 2 ออกแล้วหรือไม่
•  OFF สวิตช์กุญแจ
•  ถอดขั้วต่อ PCM
•  ตรวจสอบความต่อเนื่องระหว่างขั้ว A ของเซ็นเซอร์ MAP/เซ็นเซอร์ IAT ตัวที่ 2 (ด้านชุดสายไฟ) และขั้ว 1BX ของ PCM (ด้านชุดสายไฟ)
•  มีความต่อเนื่อง ใช่หรือไม่?
ใช่
เปลี่ยนเซ็นเซอร์ MAP/IAT ตัวที่ 2 จากนั้น ไปยังขั้นตอนถัดไป
(ดู การถอด/ติดตั้งเซ็นเซอร์แรงดันสัมบูรณ์ท่อร่วมไอดี (MAP)/เซ็นเซอร์อุณหภูมิไอดี (IAT) ตัวที่ 2 [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
ไม่ใช่
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว A ของเซ็นเซอร์ MAP/เซ็นเซอร์ IAT ตัวที่ 2 กับขั้ว 1BX ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนถัดไป
10
ตรวจสอบว่าการแก้ไขปัญหาของรหัส DTC เสร็จสมบูรณ์แล้ว
•  ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
•  ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
•  ทำการทดสอบด้วยตนเอง KOEO หรือ KOER
•  รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
ใช่
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
•  หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
11
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
•  ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
•  แสดงรหัส DTC ใดๆ ใช่หรือไม่?
ใช่
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
(ดู ตารางรหัส DTC [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
ไม่ใช่
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
