การถอด/ติดตั้ง DC-DC converter (i-ELOOP) [รุ่นที่มีระบบ i-ELOOP (SKYACTIV-G 1.3, SKYACTIV-G 1.5)]
id1317040090q9
ขั้นตอนก่อนซ่อมชิ้นส่วนที่เกี่ยวข้องกับระบบ i-ELOOP
การถอด/ติดตั้ง DC-DC CONVERTER (i-ELOOP)
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดปลั๊กนิรภัย (service plug) (ดู การถอด/ต่อปลั๊กนิรภัย [i-ELOOP])
3. ถอดเครื่องกรองอากาศ ท่ออากาศ และท่ออากาศภายนอกออก (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
4. ถอดออกตามลำดับที่ระบุไว้ในตาราง
5. ติดตั้งกลับโดยย้อนขั้นตอนการถอด

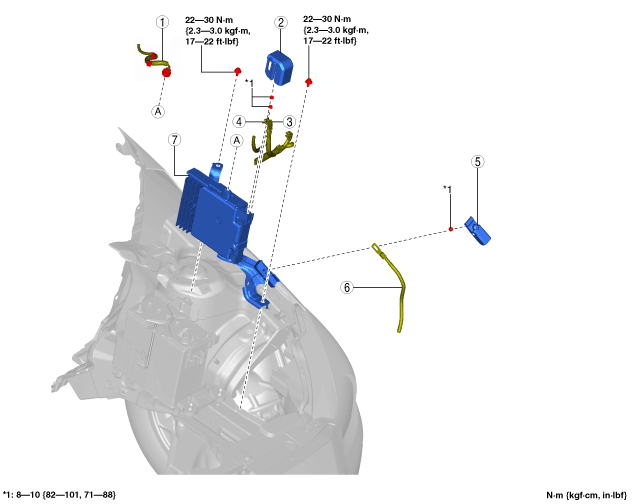

am2zzw00012363
|
|
1
|
ขั้วต่อ DC-DC CONVERTER
|
|
2
|
ฝาครอบ
|
|
3
|
ชุดสายต่อแบตเตอรี่
|
|
4
|
ชุดสายต่อกล่องรีเลย์
|
|
5
|
ฝาครอบ
|
|
6
|
สายแบตเตอรี่
|
|
7
|
DC-DC converter (i-ELOOP)
|
หมายเหตุการติดตั้งขั้วต่อ DC-DC converter (i-ELOOP)

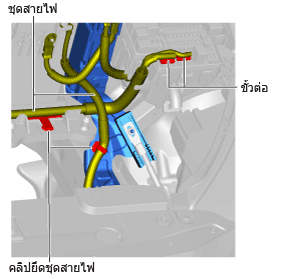

1. ให้ปลดขั้วต่อและคลิปยึดชุดสายไฟออกดังรูปและวางไว้ด้านข้าง เพื่อให้มีพื้นที่เพียงพอสำหรับการถอด DC-DC converter (i-ELOOP)
am2zzw00011539
|
2. คลายน็อตยึดแบตเตอรี่ดังรูป เพื่อให้มีช่องว่างระหว่าง DC-DC converter (i-ELOOP) และแท่นรองแบตเตอรี่
am2zzw00011540
|
3. ถอด DC-DC converter (i-ELOOP)
4. เมื่อเปลี่ยน DC-DC ตัวใหม่ ให้ถอดชิ้นส่วนต่อไปนี้

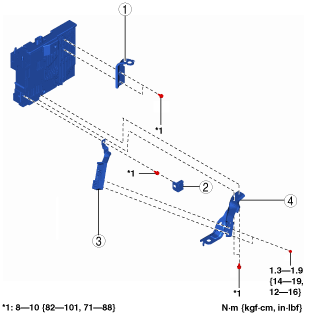

am2zzw00011541
|
