การถอด/ติดตั้ง DC-DC converter (i-ELOOP) [รุ่นที่มีระบบ i-ELOOP (SKYACTIV-D 1.5)]
id1317040090q8
ขั้นตอนก่อนซ่อมชิ้นส่วนที่เกี่ยวข้องกับระบบ i-ELOOP
การถอด/ติดตั้ง DC-DC CONVERTER (i-ELOOP)
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดปลั๊กนิรภัย (service plug) (ดู การถอด/ต่อปลั๊กนิรภัย [i-ELOOP])
3. ถอดเครื่องกรองอากาศ ท่ออากาศ และท่ออากาศภายนอกออก (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])
4. ถอดแบตเตอรี่และถาดแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])
5. ถอดออกตามลำดับที่ระบุไว้ในตาราง
6. ติดตั้งกลับโดยย้อนขั้นตอนการถอด

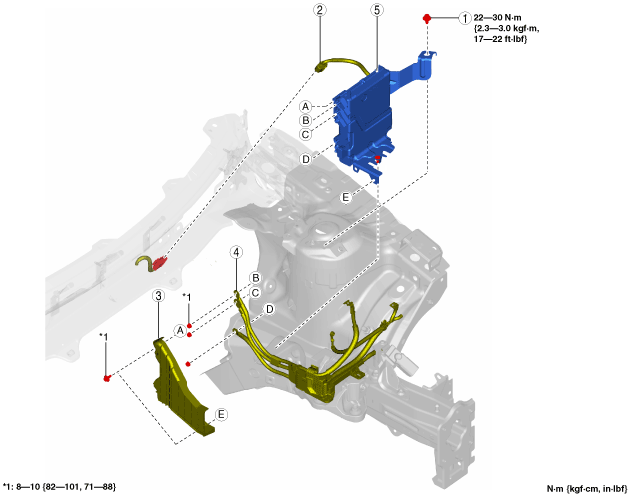

am2zzw00011531
|
|
1
|
โบลท์
|
|
2
|
ขั้วต่อ DC-DC CONVERTER
|
|
3
|
ฝาครอบ
(ดู หมายเหตุการถอดฝาครอบ)
|
|
4
|
สายเกียร์
|
|
5
|
DC-DC converter (i-ELOOP)
|
หมายเหตุการติดตั้งขั้วต่อ DC-DC converter
1. ถอดขั้วต่อโดยการเลื่อน DC-DC converter ดังรูป
am2zzw00011532
|
หมายเหตุการถอดฝาครอบ

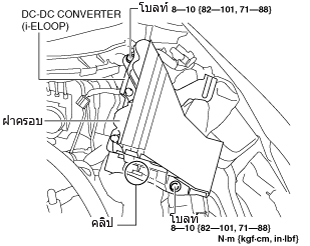

1. ถอดฝาครอบโดยการเลื่อน DC-DC converter ดังรูป
am2zzw00011533
|
หมายเหตุการติดตั้งขั้วต่อ DC-DC converter (i-ELOOP)

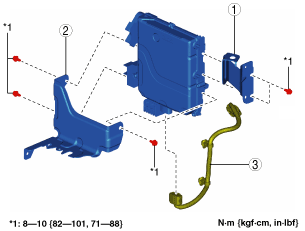

1. เมื่อเปลี่ยน DC-DC ตัวใหม่ ให้ถอดชิ้นส่วนต่อไปนี้
am2zzw00011534
|
