การถอด/ติดตั้งไดชาร์จ [รุ่นที่มีระบบ i-ELOOP (SKYACTIV-D 1.5)]
id1317040030q8
ขั้นตอนก่อนซ่อมชิ้นส่วนที่เกี่ยวข้องกับระบบ i-ELOOP
การถอด/ติดตั้งไดชาร์จ
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)
3. ถอดแผ่นกันโคลนหน้า (RH) ออก (ดู การถอด/ติดตั้งแผ่นกันโคลน)
4. ถอดปลั๊กนิรภัย (service plug) (ดู การถอด/ต่อปลั๊กนิรภัย [i-ELOOP])
5. ถอดสายพานออก (ดู การถอด/ติดตั้งสายพาน [SKYACTIV-D 1.5])
6. ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])
7. ถอดออกตามลำดับที่ระบุไว้ในตาราง
8. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
am2zzw00011496
|
|
1
|
สายขั้ว B
|
|
2
|
ขั้วต่อไดชาร์จ
|
|
3
|
ไดชาร์จ
|
หมายเหตุการถอดไดชาร์จ

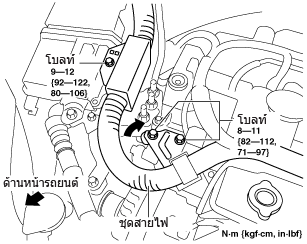

1. ถอดโบลท์ดังที่แสดงในภาพแล้ววางสายไฟไว้ด้านข้าง
am2zzw00011497
|
2. คลายโบลท์ส่วนล่างของไดชาร์จจนสุดและดึงออกจนสัมผัสกับโครงตัวถัง
3. ถอดโบลท์ส่วนบนของไดชาร์จ
4. ถอดไดชาร์จออกจากเครื่องยนต์พร้อมกับโบลท์ส่วนล่าง
5. ถอดไดชาร์จออกทางด้านบนของห้องเครื่องยนต์
หมายเหตุการติดตั้งไดชาร์จ
1. เพื่อให้ติดตั้งไดชาร์จเข้ากับเครื่องยนต์ได้ง่ายขึ้น ให้จับสเปเซอร์ในรูติดตั้งโบลท์ด้วยคีมและดันลงเข้ากับด้านน็อต
am2zzw00012356
|
2. ติดตั้งไดชาร์จเข้ากับเครื่องยนต์ชั่วคราวด้วยโบลท์ A
am2zzw00011498
|
3. จัดตำแหน่งรูติดตั้งโบลท์สำหรับไดชาร์จทางฝั่งเครื่องยนต์และฝั่งไดชาร์จและขันโบลท์ A และ B สำหรับติดตั้งไดชาร์จไว้ชั่วคราว
4. ขันโบลท์สำหรับติดตั้งไดชาร์จให้แน่นตามลำดับ A, B
