การถอด/ติดตั้งรีเลย์และกล่องฟิวส์
id092100498600
การถอด
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดชุดกรองอากาศออก (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])
3. ถอดแบตเตอรี่และแท่นรองแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])

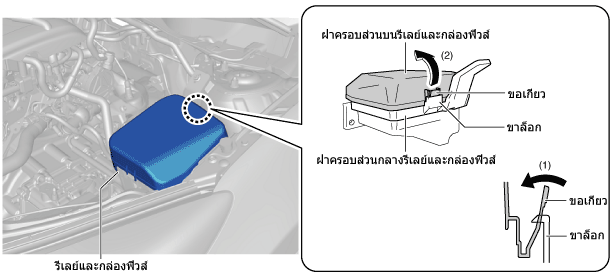

4. ในขณะที่กดตะขอฝาครอบแผ่นบนของรีเลย์และกล่องฟิวส์ตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ยกฝาครอบแผ่นบนของรีเลย์และกล่องฟิวส์ตามทิศทางลูกศร (2) เพื่อปลดตะขอฝาครอบแผ่นบนของรีเลย์และกล่องฟิวส์ออกจากขาล็อกยึดฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์
am2zzw00008686
|
5. ถอดฝาครอบแผ่นบนของรีเลย์และกล่องฟิวส์ออก
6. ถอดรีเลย์และฟิวส์ทุกตัวออก

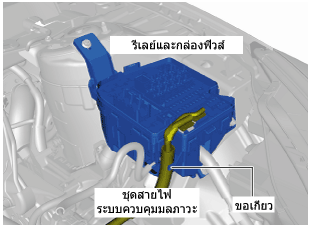

7. ถอดชุดสายไฟระบบควบคุมมลภาวะออกจากตะขอยึดของรีเลย์และกล่องฟิวส์
am2zzw00008687
|
8. ปลดขั้วต่อชุดสายไฟระบบควบคุมมลภาวะออก
am2zzw00008688
|
9. ถอดน็อตออก
am2zzw00008689
|
10. ดึงรีเลย์และกล่องฟิวส์ออกจากสตัดโบลท์
am2zzw00008690
|

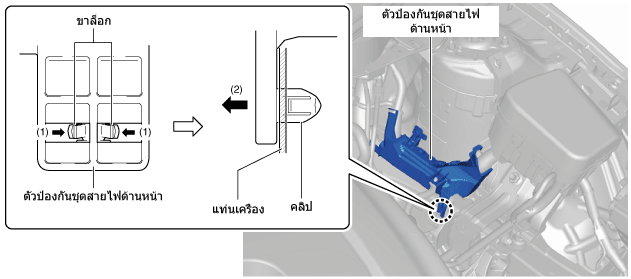

11. กดขาล็อกคลิปของอุปกรณ์ป้องกันชุดสายไฟด้านหน้าตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ แล้วดึงคลิปของอุปกรณ์ป้องกันชุดสายไฟด้านหน้าตามทิศทางลูกศร (2) ที่แสดงในภาพ เพื่อปลดขาล็อกคลิปของอุปกรณ์ป้องกันชุดสายไฟด้านหน้าออกจากแท่นเครื่องยนต์
am2zzw00008691
|
12. ดึงคลิปยึดอุปกรณ์ป้องกันชุดสายไฟด้านหน้าออกจากแท่นเครื่องยนต์
13. ดึงฝาปิดของอุปกรณ์ป้องกันชุดสายไฟด้านหน้าออกตามทิศทางลูกศรในภาพ
am2zzw00008676
|
14. ดึงอุปกรณ์ป้องกันชุดสายไฟด้านหน้าออกจากสตัดโบลท์

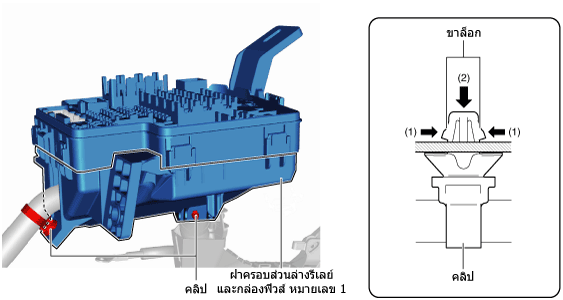

15. ในขณะที่กดขาล็อกคลิปชุดสายไฟตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดันคลิปชุดสายไฟออกตามทิศทางลูกศร (2) ที่แสดงในภาพ เพื่อปลดขาล็อกคลิปชุดสายไฟออกจากฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 1
am2zzw00008693
|
16. ถอดคลิปยึดชุดสายไฟออก

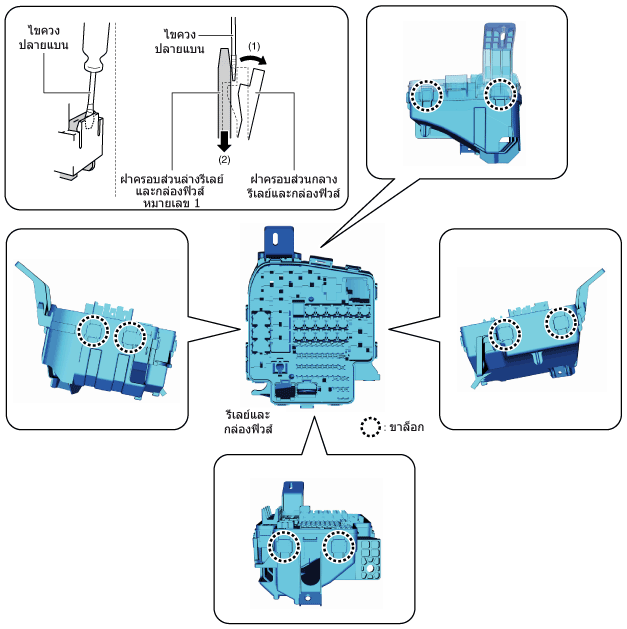

17. ในขณะที่ใช้ไขควงปากแบนที่พันเทปไว้กดขาล็อกของฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์ตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดึงฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 1 ลงตามทิศทางลูกศร (2) เพื่อปลดขาล็อกของฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์ออกจากฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 1
am2zzw00008694
|
18. ปลดขาล็อกของฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์กับฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 1 ออกทั้งหมด
19. ถอดฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 1 ออก

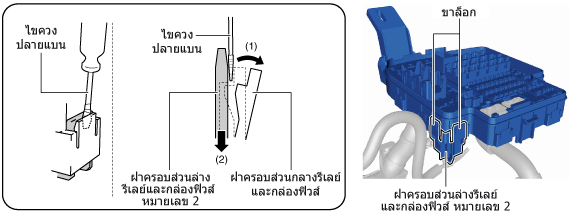

20. ในขณะที่ใช้ไขควงปากแบนที่พันเทปไว้กดขาล็อกของฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์ตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดึงฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 2 ลงตามทิศทางลูกศร (2) เพื่อปลดขาล็อกของฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์ออกจากฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 2
am2zzw00008695
|
21. ปลดขาล็อกของฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์กับฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 2 ออกทั้งหมด
22. ถอดฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 2 ออก

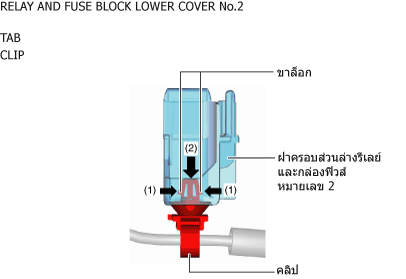

23. ในขณะที่กดขาล็อกคลิปชุดสายไฟตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดันคลิปชุดสายไฟออกตามทิศทางลูกศร (2) ที่แสดงในภาพ เพื่อปลดขาล็อกคลิปชุดสายไฟออกจากฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 2
am2zzw00008696
|
24. ถอดคลิปยึดชุดสายไฟออก

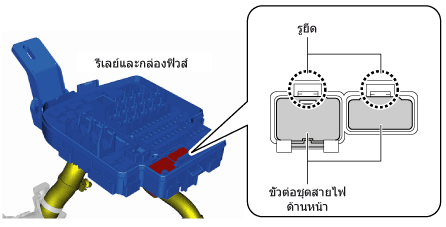

25. สอดไขควงปากแบนที่พันเทปไว้เข้าไปในช่องซ่อมบำรุงตรงตำแหน่งที่แสดงในภาพ
am2zzw00008697
|
26. ในขณะที่ใช้ไขควงปากแบนที่พันเทปไว้กดขาล็อกรีเลย์และกล่องฟิวส์ตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดึงขั้วต่อชุดสายไฟด้านหน้าตามทิศทางลูกศร (2) เพื่อปลดขาล็อกรีเลย์และกล่องฟิวส์ออกจากขั้วต่อชุดสายไฟด้านหน้า
am2zzw00008698
|
27. ดึงขั้วต่อชุดสายไฟด้านหน้าทุกตัวออกจากรีเลย์และกล่องฟิวส์

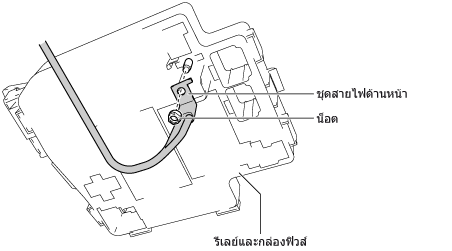

28. ถอดน็อตออก
am2zzw00008699
|
29. ถอดชุดสายไฟด้านหน้าออก
30. จัดวางรีเลย์และกล่องฟิวส์ที่ถอดออกไว้ด้านข้างโดยระวังไม่ให้ขูดขีดกับตัวรถและชิ้นส่วนต่างๆ
การติดตั้ง
1. ในขณะที่กดสต็อปเปอร์ด้วยไขควงปากแบนที่พันเทปไว้ตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดึงชุดสายไฟตามทิศทางลูกศร (2) ที่แสดงในภาพเพื่อปลดขั้วฟิวส์ออกจากสต็อปเปอร์
am2zzw00008700
|
2. ย้ายขั้วรีเลย์และฟิวส์ทั้งหมดไปที่รีเลย์และกล่องฟิวส์กล่องใหม่
am2zzw00008701
|

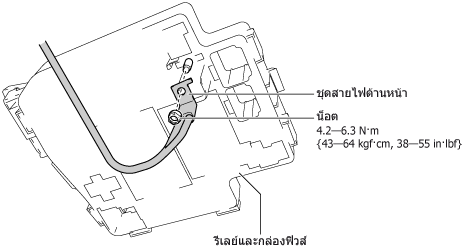

3. ติดตั้งชุดสายไฟด้านหน้า
am2zzw00008702
|
4. ติดตั้งน็อต

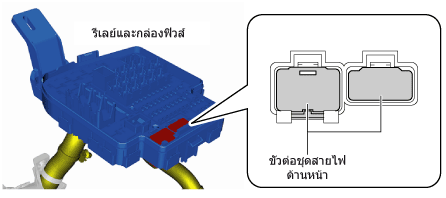

5. เสียบขั้วต่อชุดสายไฟด้านหน้าเข้าไปในรีเลย์และกล่องฟิวส์
am2zzw00008703
|
6. ติดตั้งคลิปยึดชุดสายไฟเข้ากับฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 2
am2zzw00008704
|
7. สอดขาล็อกของฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์เข้าไปในฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 2
am2zzw00008705
|
8. ติดตั้งฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 2 เข้ากับฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์

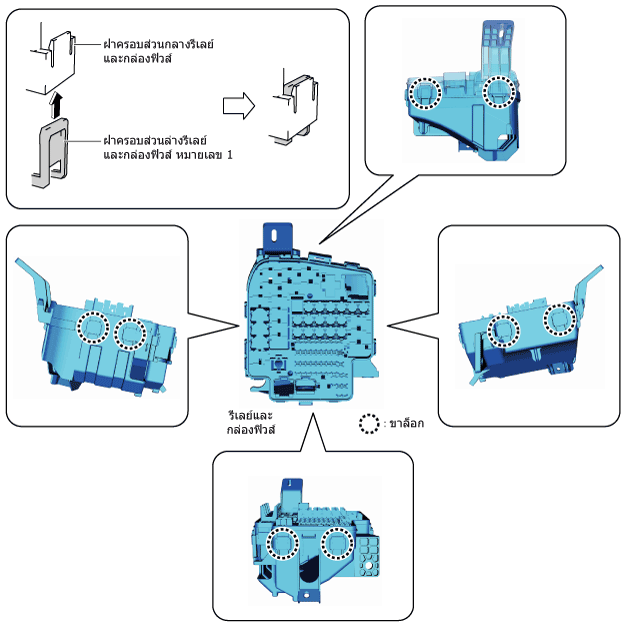

9. สอดขาล็อกของฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์เข้าไปในฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 1
am2zzw00008706
|
10. ติดตั้งฝาครอบแผ่นล่างของรีเลย์และกล่องฟิวส์ ชิ้นที่ 1 เข้ากับฝาครอบแผ่นกลางของรีเลย์และกล่องฟิวส์
11. ติดตั้งคลิปยึดชุดสายไฟ
am2zzw00008707
|
12. สอดรีเลย์และกล่องฟิวส์เข้าไปในสตัดโบลท์
am2zzw00008708
|
13. ติดตั้งน็อต
am2zzw00008709
|
14. ต่อขั้วต่อชุดสายไฟระบบควบคุมมลภาวะ
am2zzw00008710
|
15. กดชุดสายไฟระบบควบคุมมลภาวะเข้ากับตะขอยึดของรีเลย์และกล่องฟิวส์
am2zzw00008687
|
16. ติดตั้งรีเลย์และฟิวส์ทุกตัว

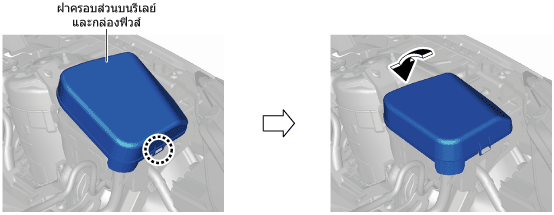

17. ติดตั้งฝาครอบแผ่นบนของรีเลย์และกล่องฟิวส์
am2zzw00008711
|
18. ติดตั้งแบตเตอรี่และแท่นรองแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])
19. ติดตั้งชุดกรองอากาศ (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])
20. ปฏิบัติตามขั้นตอน "ตรวจสอบการเปลี่ยนรีเลย์และกล่องฟิวส์" (ดู ตรวจสอบการเปลี่ยนรีเลย์และกล่องฟิวส์)
ตรวจสอบการเปลี่ยนรีเลย์และกล่องฟิวส์
1. ต่อสายขั้วลบแบตเตอรี่ชั่วคราวเพื่อตรวจสอบว่า ชุดสายไฟที่เกี่ยวข้องไม่ร้อนขึ้น
2. ON สวิตช์กุญแจ (ดับเครื่องยนต์)
3. ตรวจสอบว่า ฟิวส์ไม่ขาดและชุดสายไฟที่เกี่ยวข้องไม่ร้อนขึ้น
4. ทำการตั้งค่าเบื้องต้นสำหรับระบบต่อไปนี้:
5. ตรวจสอบรหัส DTC โดยใช้ M-MDS
6. ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
7. สตาร์ทเครื่องยนต์และรักษาสถานะเดินเบาไว้
8. ใช้งานสวิตช์ไฟภายใน/ภายนอกทุกตัวของรถ แล้วตรวจสอบว่า หลอดไฟทุกดวงติดสว่างและกะพริบได้
9. ใช้งานเครื่องเสียง, ระบบควบคุมสภาพอากาศ, สวิตช์ที่ปัดน้ำฝน และคันเกียร์ (ATX) แล้วตรวจสอบว่าทุกระบบทำงานได้อย่างถูกต้อง
10. เลื่อนคันเกียร์ไปที่ตำแหน่ง P เร่งรอบเครื่องไปที่ประมาณ 3,000 รอบ/นาที จากรอบเดินเบา แล้วตรวจสอบว่าไม่มีความผิดปกติขึ้น (ATX)
11. ทำการขับรถทดสอบบนถนนและตรวจสอบว่า สภาพของรถขณะใช้ความเร็วต่ำ, เร่งความเร็ว, เพิ่มเกียร์ และลดเกียร์เป็นปกติ (ATX)
