การถอดแยก/ประกอบแผงหน้าปัด

id091700600400

คำเตือน

•  การทำงานกับโมดูลถุงลมนิรภัยด้านผู้โดยสารอย่างไม่ถูกวิธีจะทำให้โมดูลถุงลมนิรภัยทำงาน (พองตัว) ขึ้นเอง ซึ่งอาจทำให้คุณได้รับบาดเจ็บสาหัส กรุณาอ่านคำเตือนและข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย SRS ก่อนทำงานกับโมดูลถุงลมนิรภัย (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน])

1.  ถอดโมดูลถุงลมนิรภัยด้านผู้โดยสาร (ดู การถอด/ติดตั้งโมดูลถุงลมนิรภัยด้านผู้โดยสาร [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การถอด/ติดตั้งโมดูลถุงลมนิรภัยด้านผู้โดยสาร [ระบบควบคุมการพองตัวแบบมาตรฐาน])

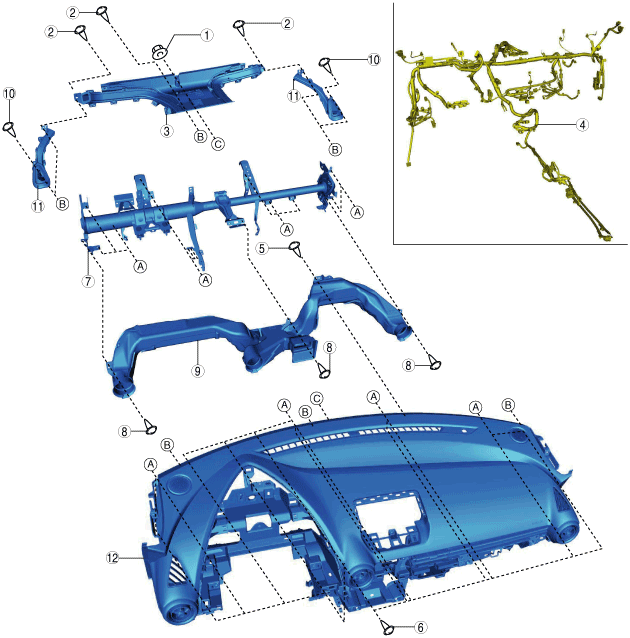

2.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงไว้ในตาราง

am2zzw00008103

1	น็อต
2	สกรู
3	ไล่ฝ้าตรงกลาง
4	ชุดสายไฟ
5	สกรู
6	สกรู
7	คานยึดแผงหน้าปัด
8	สกรู
9	ท่ออากาศ
10	สกรู
11	ไล่ฝ้าด้านข้าง
12	แผงหน้าปัด

3.  เมื่อต้องการเปลี่ยนแผงหน้าปัด ให้ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ตะแกรงช่องลมแอร์ตรงกลาง 1 (ดู การถอด/ติดตั้งตะแกรงช่องลมแอร์)

(2)  ตะแกรงช่องลมแอร์ด้านข้าง

(3)  ตะแกรงช่องลมแอร์ตรงกลาง 2

(4)  แผงสวิตช์ (ดู การถอด/ติดตั้งแผงสวิตช์)

(5)  แผงตกแต่ง (ดู การถอด/ติดตั้งแผงตกแต่ง)

(6)  ทวีตเตอร์ (รุ่นที่มีจอแสดงผลตรงกลาง) (ดู การถอด/ติดตั้งทวีตเตอร์)

(7)  ฝาปิดรูทวีตเตอร์ (ดู การถอด/ติดตั้งฝาปิดรูทวีตเตอร์)

(8)  กลอนช่องเก็บของ

(9)  เซ็นเซอร์อุณหภูมิภายนอก (รุ่นที่มีระบบปรับอากาศอัตโนมัติ) (ดู การถอด/การติดตั้งเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศอัตโนมัติ])

(10)  เซ็นเซอร์ตรวจจับแสงอาทิตย์ (รุ่นที่มีระบบปรับอากาศอัตโนมัติ) (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับแสงอาทิตย์ [เครื่องปรับอากาศอัตโนมัติ])

4.  ประกอบกลับโดยย้อนขั้นตอนการถอด
