การถอด/ติดตั้งตะแกรงช่องลมแอร์

id091700601800

ตะแกรงช่องลมแอร์ตรงกลาง 1

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

(2)  แผงตรงกลาง (ดู การถอด/ติดตั้งแผงตรงกลาง)

(3)  แผงตกแต่ง (ดู การถอด/ติดตั้งแผงตกแต่ง)

(4)  แผงสวิตช์ (ดู การถอด/ติดตั้งแผงสวิตช์)

3.  ถอดสกรูออก

am2zzw00007597

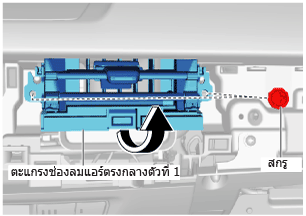

4.  ถอดตะแกรงช่องลมแอร์ตรงกลาง 1 ออกโดยหมุนตามทิศทางลูกศรในภาพ

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

ตะแกรงช่องลมแอร์ด้านข้าง, ตะแกรงช่องลมแอร์ตรงกลาง 2

การถอด

ข้อควรระวัง

•  ถ้าทำงานโดยใช้เทปป้องกันติดตรงบริเวณที่อุณหภูมิสามารถเพิ่มขึ้นสูงมาก หรือติดเทปป้องกันทิ้งไว้เป็นเวลานาน คราบกาวจากเทปอาจเหลือติดอยู่ตรงบริเวณที่ติดเทปหลังจากที่ลอกออกแล้ว เมื่อติดเทปป้องกัน ให้หลีกเลี่ยงบริเวณที่อุณหภูมิของเทปสามารถเพิ่มขึ้นสูงมากได้ และลอกเทปป้องกันออกทันทีที่ทำงานเสร็จ

1.  เพื่อป้องกันรอยขีดข่วนหรือความเสียหาย ให้ติดเทปป้องกันตรงตำแหน่งที่แสดงในภาพของแผงหน้าปัด

am2zzw00007598

2.  เปิดช่องเก็บของออก (เฉพาะกับตะแกรงช่องลมแอร์ตรงกลาง 2)

3.  ถอดแผงตรงกลาง (เฉพาะกับตะแกรงช่องลมแอร์ตรงกลาง 2) (ดู การถอด/ติดตั้งแผงตรงกลาง)

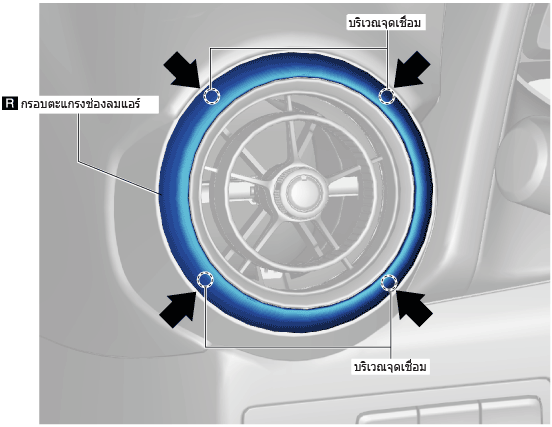

4.  สอดเครื่องมือถอดเข้าไปในตำแหน่งที่แสดงในภาพ แยกบริเวณที่เชื่อมไว้ออกโดยการง้างด้วยเครื่องมือ แล้วถอดหน้ากากตะแกรงช่องลมแอร์ออก

หมายเหตุ

•  หน้ากากตะแกรงช่องลมแอร์ถูกเชื่อมเข้ากับแหวนช่องลมแอร์ บริเวณที่เชื่อมไว้ของหน้ากากตะแกรงช่องลมแอร์จะแยกออกในระหว่างการถอด ดังนั้นจึงไม่สามารถนำกลับมาใช้ใหม่ได้

am2zzw00007637

5.  สอดเครื่องมือถอดเข้าไปในตำแหน่งที่แสดงในภาพ ขยับเครื่องมือตามทิศทางลูกศรที่แสดงในภาพ แล้วปลดขาล็อกของแหวนช่องลมแอร์และชิ้นส่วนตัวเรือนออกจากเสื้อตะแกรงช่องลมแอร์

am2zzw00007600

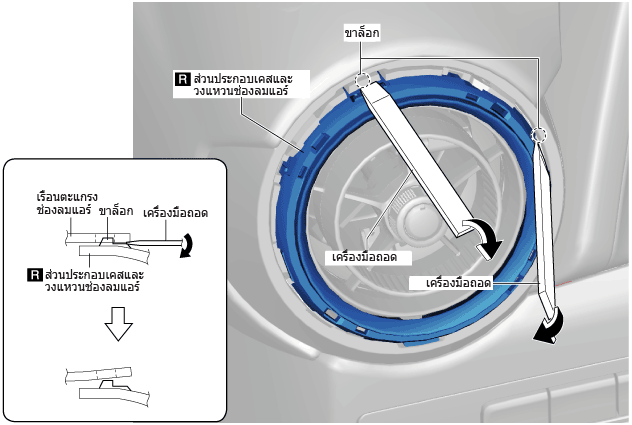

6.  สอดเครื่องมือถอดเข้าไปในตำแหน่งที่แสดงในภาพ ขยับเครื่องมือตามทิศทางลูกศร (1) ที่แสดงในภาพ แล้วปลดขาล็อกของแหวนช่องลมแอร์และชิ้นส่วนตัวเรือนออกจากเสื้อตะแกรงช่องลมแอร์

am2zzw00007601

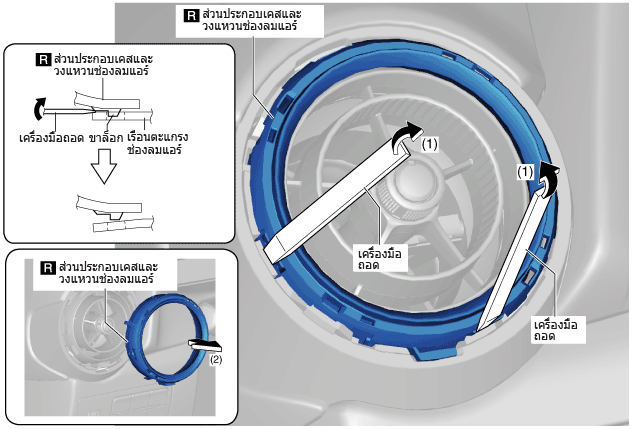

7.  ถอดแหวนช่องลมแอร์และชิ้นส่วนตัวเรือนออกตามทิศทางลูกศร (2) ที่แสดงในภาพ

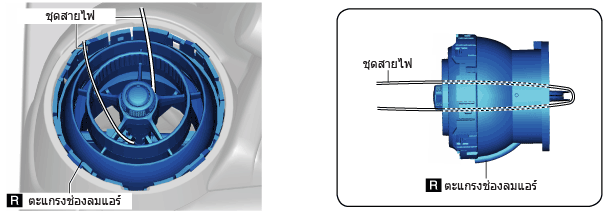

8.  สอดชุดสายไฟเข้าไปในตำแหน่งที่แสดงในภาพ

หมายเหตุ

•  ชุดสายไฟนี้ใช้สำหรับดึงตะแกรงช่องลมแอร์เพื่อถอดออก

am2zzw00007602

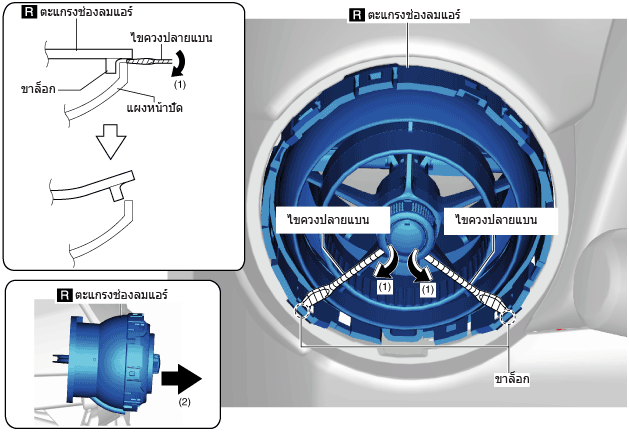

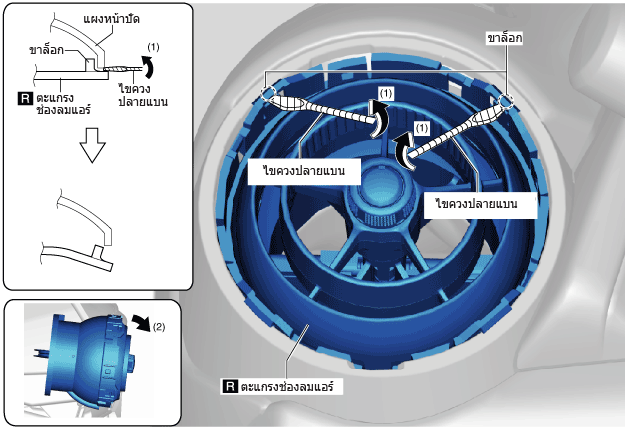

9.  สอดไขควงปลายแบนเข้าไปในตำแหน่งที่แสดงในภาพและขยับตามทิศทางลูกศร (1) จากนั้นดึงตะแกรงช่องลมแอร์ออกตามทิศทางลูกศร (2) พร้อมกับปลดขาล็อกตะแกรงช่องลมแอร์ออกจากแผงหน้าปัด

am2zzw00007603

หมายเหตุ

•  ขั้นตอนการทำงานนี้สามารถทำได้ง่ายขึ้นด้วยการสอดสเปเซอร์เข้าไปในตำแหน่งของขาล็อกที่ปลดออกแล้ว

10.  สอดไขควงปลายแบนเข้าไปในตำแหน่งที่แสดงในภาพและขยับตามทิศทางลูกศร (1) ที่แสดงในภาพ และพร้อมกับปลดขาล็อกตะแกรงช่องลมแอร์ออกจากแผงหน้าปัด ให้ดึงชุดสายไฟซึ่งสอดผ่านไว้ในขั้นตอนก่อนหน้านี้ตามทิศทางลูกศร (2) แล้วถอดตะแกรงช่องลมแอร์ออก

am2zzw00007604

การติดตั้ง

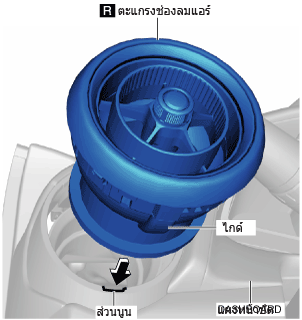

1.  จัดตำแหน่งตัวนำของตะแกรงช่องลมแอร์ให้ตรงกับร่องบนแผงหน้าปัดแล้วติดตั้งเข้าไปในตามทิศทางลูกศรที่แสดงในภาพ

am2zzw00008532

2.  ติดตั้งแผงตรงกลาง (เฉพาะกับตะแกรงช่องลมแอร์ตรงกลาง 2) (ดู การถอด/ติดตั้งแผงตรงกลาง)

3.  ปิดช่องเก็บของ (เฉพาะกับตะแกรงช่องลมแอร์ตรงกลาง 2)
