การตรวจสอบชุดระบบอุ่นเบาะ

id091300801400

คำเตือน

•  การทำงานกับเบาะหน้าที่มีถุงลมนิรภัยด้านข้างอย่างไม่ถูกต้อง อาจทำให้ถุงลมนิรภัยทำงาน (พองตัว) ออกมาเอง และอาจทำให้บาดเจ็บสาหัสได้ อ่านคำเตือน/ข้อควรระวังในการซ่อมแซมใน คู่มือซ่อม ก่อนทำงานกับเบาะหน้า (มีถุงลมนิรภัยด้านข้างติดตั้งรวมอยู่ด้วย) (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน])

ด้านคนขับ

1.  ปลดสายขั้วลบแบตเตอรี่ออก และรอ 1นาที หรือนานกว่านั้น (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ปลดขั้วต่อชุดระบบอุ่นเบาะ

3.  ตรวจสอบว่าความต่อเนื่องระหว่างขั้วต่างๆ ของชุดระบบอุ่นเบาะเป็นไปตามที่ระบุในตาราง

am2zzw00008291

am2zzw00012272

•  หากไม่ตรงตามที่ระบุในตาราง ให้เปลี่ยนเบาะหน้าใหม่ (ดู การถอด/ติดตั้งเบาะหน้า)

4.  ต่อขั้วต่อชุดระบบอุ่นเบาะ

5.  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

6.  ACC หรือ ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)

7.  ปิดสวิตช์อุ่นเบาะและรอ 30 นาทีหรือนานกว่า เพื่อให้อุณหภูมิรอบๆ เทอร์มิสเตอร์กลับไปที่อุณหภูมิปกติ

8.  วัดความต้านทานระหว่างขั้ว 6A และ 6B ของขั้วต่อชุดระบบอุ่นเบาะ และบันทึกไว้ร่วมกับอุณหภูมิรอบๆ เทอร์มิสเตอร์

am3uuw00012407

หมายเหตุ

•  วัดอุณหภูมิรอบๆ เทอร์มิสเตอร์โดยใช้เทอร์โมมิเตอร์กระเปาะแห้ง

9.  เปิดสวิตช์อุ่นเบาะเพื่ออุ่นชุดระบบอุ่นเบาะที่มีไฟแสดงสถานะหนึ่งดวงติดสว่าง

10.  วัดความต้านทานระหว่างขั้ว 6A และ 6B ของขั้วต่อชุดระบบอุ่นเบาะ และบันทึกไว้ร่วมกับอุณหภูมิรอบๆ เทอร์มิสเตอร์

11.  เปิดสวิตช์อุ่นเบาะเพื่ออุ่นชุดระบบอุ่นเบาะที่มีไฟแสดงสถานะสามดวงติดสว่าง

12.  วัดความต้านทานระหว่างขั้ว 6A และ 6B ของขั้วต่อชุดระบบอุ่นเบาะ และบันทึกไว้ร่วมกับอุณหภูมิรอบๆ เทอร์มิสเตอร์

13.  ตรวจสอบว่าความต้านทานเปลี่ยนไปตามอุณหภูมิที่สูงขึ้น

•  ถ้าความต้านทานไม่เปลี่ยน ให้เปลี่ยนเบาะหน้า (ดู การถอด/ติดตั้งเบาะหน้า)

ด้านผู้โดยสาร

1.  ปลดสายขั้วลบแบตเตอรี่ออก และรอ 1นาที หรือนานกว่านั้น (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ปลดขั้วต่อชุดระบบอุ่นเบาะ

3.  ตรวจสอบว่าความต่อเนื่องระหว่างขั้วต่างๆ ของชุดระบบอุ่นเบาะเป็นไปตามที่ระบุในตาราง

am2zzw00008293

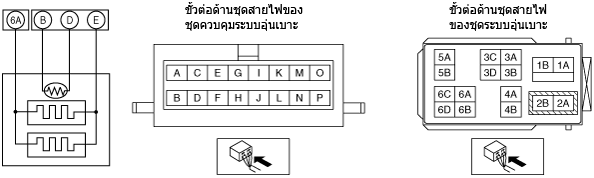

am2zzw00012273

•  หากไม่ตรงตามที่ระบุในตาราง ให้เปลี่ยนเบาะหน้าใหม่ (ดู การถอด/ติดตั้งเบาะหน้า)

4.  ต่อขั้วต่อชุดระบบอุ่นเบาะ

5.  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

6.  กดปุ่มกดสตาร์ทไปที่ ACC หรือ ON (ติดหรือดับเครื่องยนต์)

7.  ปิดสวิตช์อุ่นเบาะและรอ 30 นาทีหรือนานกว่า เพื่อให้อุณหภูมิรอบๆ เทอร์มิสเตอร์กลับไปที่อุณหภูมิปกติ

8.  วัดความต้านทานระหว่างขั้ว B และ D ของขั้วต่อชุดระบบอุ่นเบาะ และบันทึกไว้ร่วมกับอุณหภูมิรอบๆ เทอร์มิสเตอร์

am3uuw00012407

หมายเหตุ

•  วัดอุณหภูมิรอบๆ เทอร์มิสเตอร์โดยใช้เทอร์โมมิเตอร์กระเปาะแห้ง

9.  เปิดสวิตช์อุ่นเบาะเพื่ออุ่นชุดระบบอุ่นเบาะที่มีไฟแสดงสถานะหนึ่งดวงติดสว่าง

10.  วัดความต้านทานระหว่างขั้ว B และ D ของขั้วต่อชุดระบบอุ่นเบาะ และบันทึกไว้ร่วมกับอุณหภูมิรอบๆ เทอร์มิสเตอร์

11.  เปิดสวิตช์อุ่นเบาะเพื่ออุ่นชุดระบบอุ่นเบาะที่มีไฟแสดงสถานะสามดวงติดสว่าง

12.  วัดความต้านทานระหว่างขั้ว B และ D ของขั้วต่อชุดระบบอุ่นเบาะ และบันทึกไว้ร่วมกับอุณหภูมิรอบๆ เทอร์มิสเตอร์

13.  ตรวจสอบว่าความต้านทานเปลี่ยนไปตามอุณหภูมิที่สูงขึ้น

•  ถ้าความต้านทานไม่เปลี่ยน ให้เปลี่ยนเบาะหน้า (ดู การถอด/ติดตั้งเบาะหน้า)
