1
|
พิจารณาอาการความผิดปกติ
• ใช้งานสวิตช์อุ่นเบาะทางด้านคนขับและด้านผู้โดยสารเพื่อเปิดใช้งานระบบอุ่นเบาะสำหรับด้านคนขับและด้านผู้โดยสาร
• ความผิดปกติเกิดขึ้นกับระบบอุ่นเบาะทั้งสองด้านใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนที่ 8
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
2
|

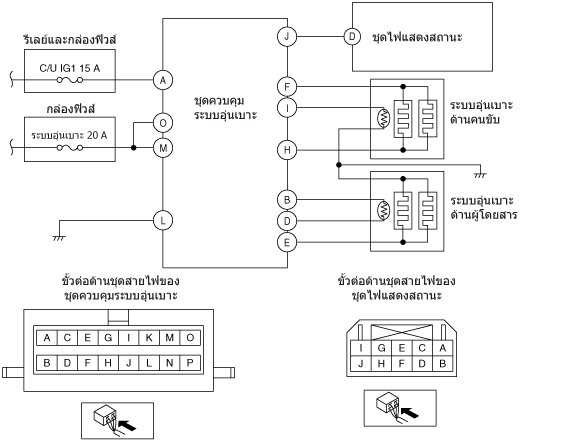

ตรวจสอบขั้วต่อชุดควบคุมระบบอุ่นเบาะและขั้วต่อชุดระบบอุ่นเบาะ
• OFF สวิตช์กุญแจ (ล็อก)
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อชุดควบคุมระบบอุ่นเบาะและขั้วต่อชุดระบบอุ่นเบาะทางด้านที่ไม่ทำงาน
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อเป็นปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 11
|
|
3
|
ตรวจยืนยันว่าสาเหตุความบกพร่องอยู่ที่วงจรแหล่งจ่ายไฟของชุดควบคุมระบบอุ่นเบาะ ใช่หรือไม่
• ตรวจสอบว่าขั้วต่อของชุดควบคุมอุณหภูมิถูกปลดออกแล้ว
• ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)
• วัดแรงเคลื่อนไฟฟ้าที่ขั้วต่อไปนี้ (ด้านชุดสายไฟของรถ)
-
― ชุดควบคุมระบบอุ่นเบาะ ขั้ว O
― ชุดควบคุมระบบอุ่นเบาะ ขั้ว M
• แรงเคลื่อนไฟฟ้าเป็น B+ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ตรวจสอบฟิวส์ SEAT WARM 20 A
หากฟิวส์ขาด:
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่
-
― ฟิวส์ SEAT WARM 20 A และชุดควบคุมระบบอุ่นเบาะ ขั้ว O
― ฟิวส์ SEAT WARM 20 A และชุดควบคุมระบบอุ่นเบาะ ขั้ว M
ถ้ามีขั้วต่อร่วม:
-
• ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์เพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
• เปลี่ยนฟิวส์
หากฟิวส์เสียหาย:
― เปลี่ยนฟิวส์
หากฟิวส์ปกติ:
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่
-
― ฟิวส์ SEAT WARM 20 A และชุดควบคุมระบบอุ่นเบาะ ขั้ว O
― ฟิวส์ SEAT WARM 20 A และชุดควบคุมระบบอุ่นเบาะ ขั้ว M
ถ้ามีขั้วต่อร่วม:
-
• ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และวงจรเปิดเพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 11
|
|
4
|
ตรวจยืนยันว่าสาเหตุความบกพร่องอยู่ที่วงจรแหล่งจ่ายไฟของชุดควบคุมระบบอุ่นเบาะ ใช่หรือไม่
• ตรวจสอบว่าขั้วต่อของชุดควบคุมอุณหภูมิถูกปลดออกแล้ว
• ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)
• วัดแรงเคลื่อนไฟฟ้าที่ขั้วต่อไปนี้ (ด้านชุดสายไฟของรถ)
-
― ชุดควบคุมระบบอุ่นเบาะ ขั้ว A
• แรงเคลื่อนไฟฟ้าเป็น B+ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ตรวจสอบฟิวส์ C/U IG1 15 A
หากฟิวส์ขาด:
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่
-
― ฟิวส์ C/U IG1 15 A และชุดควบคุมระบบอุ่นเบาะ ขั้ว A
ถ้ามีขั้วต่อร่วม:
-
• ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์เพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
• เปลี่ยนฟิวส์
หากฟิวส์เสียหาย:
― เปลี่ยนฟิวส์
หากฟิวส์ปกติ:
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่
-
― ฟิวส์ C/U IG1 15 A และชุดควบคุมระบบอุ่นเบาะ ขั้ว A
ถ้ามีขั้วต่อร่วม:
-
• ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และวงจรเปิดเพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 11
|
|
5
|
ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากวงจรเปิดในชุดสายไฟระหว่างชุดควบคุมระบบอุ่นเบาะและกราวน์ตัวถังใช่หรือไม่
• OFF สวิตช์กุญแจ (ล็อก)
• ตรวจสอบว่าขั้วต่อของชุดควบคุมอุณหภูมิถูกปลดออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟของรถ) และกราวน์ตัวถัง
-
― ชุดควบคุมระบบอุ่นเบาะ ขั้ว L
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้วต่อไปนี้กับกราวน์ตัวถังอยู่หรือไม่
-
― ชุดควบคุมระบบอุ่นเบาะ ขั้ว L
ถ้ามีขั้วต่อร่วม:
-
• ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และวงจรเปิดเพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
• ไปยังขั้นตอนที่ 11
|
|
6
|
ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากการลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างชุดควบคุมระบบอุ่นเบาะและชุดไฟแสดงสถานะใช่หรือไม่
• ตรวจสอบว่าขั้วต่อของชุดควบคุมอุณหภูมิถูกปลดออกแล้ว
• ปลดขั้วต่อชุดไฟแสดงสถานะ
• ตรวจสอบความต่อเนื่องระหว่างขั้ว J ของชุดควบคุมระบบอุ่นเบาะ (ด้านชุดสายไฟรถยนต์) และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
• อ้างอิงแผนผังวงจรไฟฟ้า แล้วตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว J ของชุดควบคุมระบบอุ่นเบาะ กับขั้ว D ของชุดไฟแสดงสถานะหรือไม่
ถ้ามีขั้วต่อร่วม:
-
― ตรวจสอบขั้วต่อร่วมและขั้วต่างๆ เพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจสอบการลัดวงจรไปยังกราวน์ที่ชุดสายไฟร่วมเพื่อหาตำแหน่งที่เกิดความผิดปกติ
― ซ่อมหรือเปลี่ยนตำแหน่งที่เกิดความผิดปกติ
ถ้าไม่มีขั้วต่อร่วม:
-
― ซ่อมหรือเปลี่ยนชุดสายไฟที่มีการลัดวงจรไปยังกราวน์
• ไปยังขั้นตอนที่ 11
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
7
|
ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากวงจรเปิดในชุดสายไฟระหว่างชุดควบคุมระบบอุ่นเบาะและชุดไฟแสดงสถานะใช่หรือไม่
• ตรวจสอบว่าขั้วต่อชุดควบคุมระบบอุ่นเบาะและขั้วต่อชุดไฟแสดงสถานะถูกปลดออกแล้ว
• ตรวจสอบความต่อเนื่องในชุดสายไฟระหว่างขั้ว J ของชุดควบคุมระบบอุ่นเบาะกับขั้ว D ของชุดไฟแสดงสถานะ (ด้านชุดสายไฟของรถ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
• อ้างอิงแผนผังวงจรไฟฟ้า แล้วตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว J ของชุดควบคุมระบบอุ่นเบาะ กับขั้ว D ของชุดไฟแสดงสถานะหรือไม่
ถ้ามีขั้วต่อร่วม:
-
― ตรวจสอบขั้วต่อร่วมและขั้วต่างๆ เพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจหาวงจรเปิดที่ชุดสายไฟร่วมเพื่อหาตำแหน่งที่เกิดความผิดปกติ
― ซ่อมหรือเปลี่ยนตำแหน่งที่เกิดความผิดปกติ
ถ้าไม่มีขั้วต่อร่วม:
-
― ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
• ไปยังขั้นตอนที่ 11
|
|
8
|
ตรวจสอบว่าสาเหตุของความผิดปกติเกิดที่ชุดระบบอุ่นเบาะใช่หรือไม่
• ตรวจสอบชุดระบบอุ่นเบาะทางด้านที่มีความผิดปกติ
• ชุดระบบอุ่นเบาะเป็นปกติใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
เปลี่ยนเบาะหน้าที่ผิดปกติ จากนั้นไปยังขั้นตอนที่ 11
|
|
9
|
พิจารณาว่าสาเหตุของความผิดปกติเกิดจากชุดไฟแสดงสถานะหรือไม่
• ชุดไฟแสดงสถานะเป็นปกติใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
เปลี่ยนชุดไฟแสดงสถานะ จากนั้นไปยังขั้นตอนที่ 11
|
|
10
|
ตรวจสอบว่าสาเหตุของความผิดปกติเกิดที่ชุดควบคุมระบบอุ่นเบาะใช่หรือไม่
• ต่อขั้วต่อที่ปลดออกทั้งหมดกลับคืน
• ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)
• ใช้งานสวิตช์อุ่นเบาะเพื่อเปิดระบบอุ่นเบาะ
• ระบบอุ่นเบาะทำงานเป็นปกติใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
เปลี่ยนเบาะหน้าด้านผู้โดยสาร จากนั้นไปยังขั้นตอนถัดไป
|
|
11
|
ตรวจยืนยันว่าสาเหตุความผิดปกติได้รับการแก้ไขแล้วหรือไม่
• ใช้งานสวิตช์อุ่นเบาะเพื่อเปิดระบบอุ่นเบาะ
• ระบบอุ่นเบาะทำงานเป็นปกติใช่หรือไม่?
|
ใช่
|
การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายรายละเอียดเกี่ยวกับการซ่อมให้ลูกค้าทราบ)
|
|
ไม่ใช่
|
ตรวจยืนยันอาการปัญหาในตารางการแก้ไขปัญหาตามอาการและทำการวิเคราะห์ความบกพร่องอื่นๆ ตามความเหมาะสม
|
