DTC: 26:Er85 [เครื่องเสียง]
id0902f6037500
|
คำอธิบาย |
วงจรสวิตช์ควบคุมบนพวงมาลัยบกพร่อง |
|---|---|
|
สภาวะที่ตรวจพบ
|
• ตรวจพบสัญญาณอินพุทของสวิตช์ควบคุมบนพวงมาลัยอย่างต่อเนื่องเป็นเวลา 2 นาที หรือมากกว่า
|
|
การป้องกันความผิดพลาด
|
ไม่ใช้
|
|
สาเหตุที่เป็นไปได้
|
• ขั้วหรือขั้วต่อของสปริงลานคอพวงมาลัยบกพร่อง
• ขั้วต่อหรือขั้วของชุด Bluetooth® บกพร่อง
• สปริงลานคอพวงมาลัยบกพร่อง

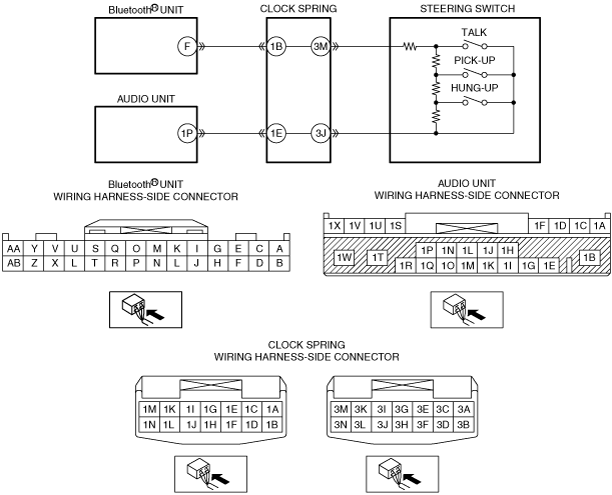

• ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างขั้ว F ของชุด Bluetooth® และ ขั้ว 1B ของสปริงลานคอพวงมาลัย
• สวิตช์ควบคุมบนพวงมาลัยบกพร่อง
• ความบกพร่องในชุด Bluetooth®
|
 |
|
ขั้นตอนการวิเคราะห์
|
ขั้นตอน |
การตรวจสอบ |
การดำเนินการ |
|
|---|---|---|---|
|
1
|
ตรวจสอบสภาพขั้วต่อสปริงลานคอพวงมาลัย
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อเซ็นเซอร์สปริงลานคอพวงมาลัย
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อทำงานปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 6
|
||
|
2
|
ตรวจสอบสภาพของขั้วต่อชุด Bluetooth®
• ปลดขั้วต่อชุด Bluetooth®
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อทำงานปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 6
|
||
|
3
|
ตรวจสอบสปริงลานคอพวงมาลัย
• ตรวจสอบสปริงลานคอพวงมาลัย
• สปริงลานคอพวงมาลัยเป็นปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
เปลี่ยนสปริงลานคอพวงมาลัย จากนั้นไปยังขั้นตอนที่ 6
|
||
|
4
|
ตรวจสอบการลัดวงจรไปยังกราวน์ในวงจรสวิตช์ควบคุมบนพวงมาลัย
• ตรวจสอบว่าสปริงลานคอพวงมาลัยและชุด Bluetooth® หลุดออกจากกันหรือไม่
• ตรวจสอบความต่อเนื่องระหว่างสปริงลานคอพวงมาลัย (ด้านชุดสายไฟ) ขั้ว 1B และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างชุด Bluetooth® ขั้ว F และสปริงลานคอพวงมาลัย ขั้ว 1B หรือไม่
ถ้ามีขั้วต่อร่วม:
• ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์เพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนที่ 6
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
5
|
ตรวจสอบสวิตช์ควบคุมบนพวงมาลัย
• ตรวจสอบสวิตช์ควบคุมบนพวงมาลัย
• สวิตช์ควบคุมบนพวงมาลัยเป็นปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
เปลี่ยนสวิตช์ควบคุมบนพวงมาลัย จากนั้นไปยังขั้นตอนถัดไป
|
||
|
6
|
ตรวจสอบว่าการซ่อมแซมเสร็จสมบูรณ์แล้วหรือไม่
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ต่อสายขั้วลบแบตเตอรี่
• ล้างรหัส DTC ออกจากชุด Bluetooth®
• ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์) และรออย่างน้อย2 นาที
• ตรวจสอบรหัส DTC ของชุด Bluetooth®
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยนชุด Bluetooth®
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
7
|
ตรวจสอบว่ามีรหัส DTC อื่นแสดงขึ้นหรือไม่
• มีรหัส DTC อื่นแสดงขึ้นหรือไม่?
|
ใช่
|
ซ่อมแซมชิ้นส่วนที่บกพร่องตามการแก้ไขปัญหาจากรหัส DTC ที่เกี่ยวข้อง
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
||
