DTC B109E:87 [BCM]
id0902f5347600
|
คำอธิบาย |
ความผิดพลาดของการสื่อสารกับชุด SSU |
|---|---|
|
สภาวะที่ตรวจพบ
|
• BCM ตรวจพบความผิดพลาดในการสื่อสารกับชุด SSU นาน ต่อเนื่อง 10 ครั้ง ขณะที่ ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)
|
|
การป้องกันความผิดพลาด
|
ไม่ใช้
|
|
สาเหตุที่เป็นไปได้
|
• ขั้วหรือขั้วต่อของชุด SSU บกพร่อง
• ขั้วหรือขั้วต่อของ BCM บกพร่อง

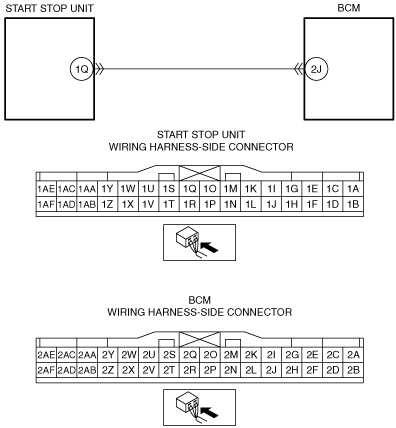

• เกิดการลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่าง ชุด SSU ขั้ว 1Q และ BCM ขั้ว 2J
• วงจรเปิดในชุดสายไฟระหว่าง ชุด SSU ขั้ว 1Q และ BCM ขั้ว 2J
• ชุด SSU บกพร่อง
• BCM บกพร่อง
|
 |
|
ขั้นตอนการวิเคราะห์
|
ขั้นตอน |
การตรวจสอบ |
การดำเนินการ |
|
|---|---|---|---|
|
1
|
ตรวจสอบรหัส DTC ของ BCM อีกครั้ง
• ล้างรหัส DTC ของ BCM โดยใช้ M-MDS
• เรียกดูรหัส DTC ของ BCM โดยใช้ M-MDS
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนที่ 8
|
||
|
2
|
ตรวจสอบสภาพขั้วต่อของชุด SSU
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อชุด SSU
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อทำงานปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 7
|
||
|
3
|
ตรวจสอบสภาพของขั้วต่อ BCM
• ถอดขั้วต่อ PCM
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อทำงานปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 7
|
||
|
4
|
ตรวจสอบการลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างชุด SSU และ BCM
• ตรวจยืนยันว่าขั้วต่อของชุด SSU และ BCM ถูกปลดออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้ว 1Q ของชุด SSU (ด้านชุดสายไฟ) และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่าง ชุด SSU ขั้ว 1Q และ BCM ขั้ว 2J หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนที่ 7
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
5
|
ตรวจสอบวงจรเปิดในชุดสายไฟระหว่างชุด SSU และ BCM
• ตรวจยืนยันว่าขั้วต่อของชุด SSU และ BCM ถูกปลดออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่าง ชุด SSU ขั้ว 1Q (ด้านชุดสายไฟ) และ BCM ขั้ว 2J (ด้านชุดสายไฟ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่าง ชุด SSU ขั้ว 1Q และ BCM ขั้ว 2J หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 7
|
||
|
6
|
ตรวจสอบว่าตำแหน่งที่บกพร่อง ซึ่งเกิดขึ้นซ้ำๆ คือชุด SSU หรือไม่
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ต่อสายขั้วลบแบตเตอรี่
• ล้างรหัส DTC ของ BCM โดยใช้ M-MDS
• เรียกดูรหัส DTC ของ BCM โดยใช้ M-MDS
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
เปลี่ยนชุด SSU จากนั้นไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนที่ 8
|
||
|
7
|
ตรวจสอบว่าการซ่อมแซมเสร็จสมบูรณ์แล้วหรือไม่
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ต่อสายขั้วลบแบตเตอรี่
• ล้างรหัส DTC ของ BCM โดยใช้ M-MDS
• เรียกดูรหัส DTC ของ BCM โดยใช้ M-MDS
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน BCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
8
|
ตรวจสอบว่ามีรหัส DTC อื่นแสดงขึ้นหรือไม่
• มีรหัส DTC อื่นแสดงขึ้นหรือไม่?
|
ใช่
|
ซ่อมหรือเปลี่ยนชิ้นส่วนที่ทำงานบกพร่องตามการแก้ไขปัญหาจากรหัส DTC ที่เกี่ยวข้ิอง
(ดู ตารางรหัส DTC [BCM])
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
||
