1
|
ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• มีข้อมูลเกี่ยวกับงานบำรุงรักษาที่เกี่ยวข้องอยู่ใช่หรือไม่?
|
ใช่
|
ทำการซ่อมแซมหรือวิเคราะห์ตามข้อมูลงานบำรุงรักษาที่มีอยู่
• หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
2
|

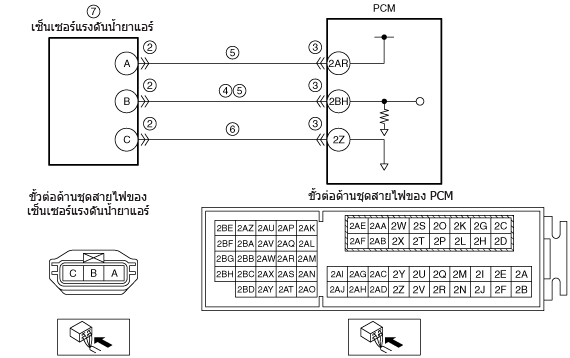

ตรวจสอบสภาพของขั้วต่อเซ็นเซอร์วัดแรงดันน้ำยาแอร์
• OFF สวิตช์กุญแจ
• ปลดขั้วต่อเซ็นเซอร์วัดแรงดันน้ำยาแอร์
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 8
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
3
|
ตรวจสอบสภาพของขั้วต่อ PCM
• ปลดขั้วต่อ PCM
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 8
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
4
|
ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟของวงจรสัญญาณเซ็นเซอร์วัดแรงดันน้ำยาแอร์
• ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์วัดแรงดันน้ำยาแอร์และขั้วต่อ PCM ออกแล้ว
• ON สวิตช์กุญแจ (ดับเครื่องยนต์)
-
หมายเหตุ
-
• รหัส DTC อื่นอาจถูกบันทึกโดย PCM ที่ตรวจพบวงจรเปิด
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว B ของเซ็นเซอร์วัดแรงดันน้ำยาแอร์ (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ ใช่หรือไม่ ?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว B ของเซ็นเซอร์วัดแรงดันน้ำยาแอร์กับขั้ว 2BH ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 8
|
|
5
|
ตรวจสอบการลัดวงจรระหว่างกันในวงจรแหล่งจ่ายไฟของเซ็นเซอร์แรงดันน้ำยาแอร์และวงจรสัญญาณ
• ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์วัดแรงดันน้ำยาแอร์และขั้วต่อ PCM ออกแล้ว
• OFF สวิตช์กุญแจ
• ตรวจสอบความต่อเนื่องระหว่างขั้ว A และ B ของเซ็นเซอร์แรงดันน้ำยาแอร์ (ด้านชุดสายไฟ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• ขั้ว A ของเซ็นเซอร์วัดแรงดันน้ำยาแอร์—ขั้ว 2AR ของ PCM
• ขั้ว B ของเซ็นเซอร์วัดแรงดันน้ำยาแอร์—ขั้ว 2BH ของ PCM
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรระหว่างกันของชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรระหว่างกัน
ไปยังขั้นตอนที่ 8
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
6
|
ตรวจสอบวงจรเปิดในวงจรกราวน์ของเซ็นเซอร์วัดแรงดันน้ำยาแอร์
• ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์วัดแรงดันน้ำยาแอร์และขั้วต่อ PCM ออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้ว C ของเซ็นเซอร์วัดแรงดันน้ำยาแอร์ (ด้านชุดสายไฟ) และขั้ว 2Z ของ PCM (ด้านชุดสายไฟ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของเซ็นเซอร์วัดแรงดันน้ำยาแอร์กับขั้ว 2Z ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 8
|
|
7
|
ตรวจสอบเซ็นเซอร์แรงดันน้ำยาแอร์
• ต่อคืนขั้วต่อที่ปลดออกทั้งหมด
• ตรวจสอบเซ็นเซอร์แรงดันน้ำยาแอร์
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
เปลี่ยนเซ็นเซอร์วัดแรงดันน้ำยาแอร์ จากนั้นไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
8
|
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
• สตาร์ทเครื่องยนต์
• เปิดสวิตช์ A/C
• ปฏิบัติขั้นตอนการอ่านรหัส DTC
• รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
9
|
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
• ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
• แสดงรหัส DTC ใดๆ ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
