DTC U0074:00 [SKYACTIV-D 1.5]

id0102q2339600

DTC U0074:00

ความผิดพลาดของการสื่อสารระบบ CAN (CAN ภายในระหว่าง PCM และ TCM)
สภาวะที่ตรวจพบ
•  เมื่อเป็นไปตามเงื่อนไขต่อไปนี้ ความบกพร่องของสายการสื่อสารบัส CAN ดำเนินต่อเป็นเวลานานกว่า 1 วินาที
สภาวะการตรวจสอบ
―  แรงเคลื่อนไฟฟ้าแบตเตอรี่: 10 โวลต์ หรือมากกว่า
―  หลังจากที่ ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์) เป็นเวลา 1.5 วินาที
หมายเหตุเสริมเกี่ยวกับการวิเคราะห์
•  นี่เป็นการตรวจสอบอย่างต่อเนื่อง (อื่นๆ)
•  ไฟเตือนระบบเครื่องยนต์ไม่สว่างขึ้น
•  ข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA ไม่สามารถใช้งานได้
•  รหัส DTC ไม่ถูกบันทึกลงในหน่วยความจำ PCM
ฟังก์ชั่นการป้องกันความผิดพลาด
ไม่ใช้
สาเหตุที่เป็นไปได้

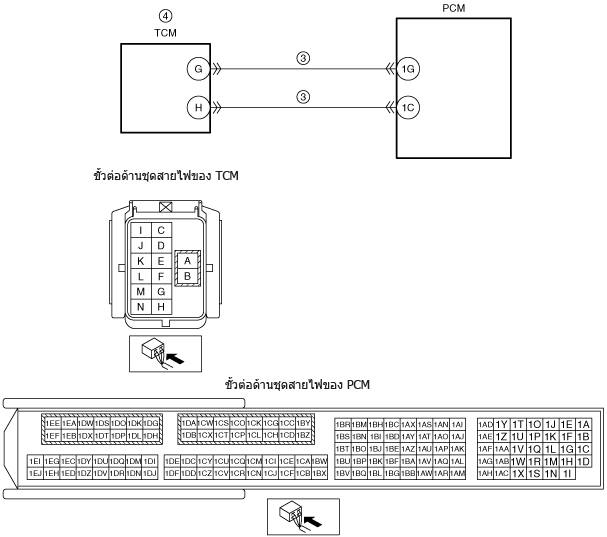

•  ความบกพร่องของสายสัญญาณการสื่อสาร CAN ระหว่าง PCM และ TCM (CAN เฉพาะส่วนระหว่าง PCM และ TCM)
―  ขั้ว G ของ TCM — ขั้ว 1G ของ PCM
―  ขั้ว H ของ TCM — ขั้ว 1C ของ PCM
•  บันทึกรหัส DTC ที่เกี่ยวข้องกับ TCM
•  PCM บกพร่อง
•  ความบกพร่องของ TCM

ขั้นตอนการวิเคราะห์

ขั้นตอน

การตรวจสอบ

การดำเนินการ
1
ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
•  ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
•  มีข้อมูลเกี่ยวกับงานบำรุงรักษาที่เกี่ยวข้องอยู่ใช่หรือไม่?
ใช่
ทำการซ่อมแซมหรือวิเคราะห์ตามข้อมูลงานบำรุงรักษาที่มีอยู่
•  หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
2
ตรวจสอบรหัสที่ค้างอยู่ และ/หรือรหัส DTC ที่เกี่ยวข้อง
•  OFF สวิตช์กุญแจ จากนั้น ON (ดับเครื่องยนต์)
•  ปฏิบัติกระบวนการเข้าสู่รหัสปัญหาที่ค้างอยู่และขั้นตอนการอ่านรหัส DTC
•  รหัสที่ค้างอยู่และ/หรือรหัส DTC อื่นๆ แสดงขึ้น ใช่หรือไม่?
ใช่
ไปยังการตรวจสอบรหัสที่ค้างอยู่ หรือรหัส DTC ที่เกี่ยวข้อง
(ดู ตารางรหัส DTC [SKYACTIV-D 1.5])
ไม่ใช่
ไปยังขั้นตอนถัดไป
3
ยืนยันรหัส DTC ของ TCM
•  ทำการตรวจสอบรหัส DTC ของ TCM โดยใช้ M-MDS
•  ยังมีรหัส DTC อื่นแสดงขึ้นมา ใช่หรือไม่?
ใช่
รหัส DTC U0074:00 หรือ U0115:00 ปรากฏขึ้น:
•  สามารถสรุปได้ว่า สายสัญญาณการสื่อสาร CAN เป็นสาเหตุ
―  โปรดดูที่แผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
•  ขั้ว G ของ TCM — ขั้ว 1G ของ PCM
•  ขั้ว H ของ TCM — ขั้ว 1C ของ PCM
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และความบกพร่องของชุดสายไฟร่วม
•  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟ
•  ไปยังขั้นตอนถัดไป
รหัส DTCนอกเหนือจาก U0074:00 และ U0115:00 ปรากฏขึ้น:
•  ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
ไม่ใช่
•  สามารถสรุปได้ว่า PCM เป็นสาเหตุ
•  เปลี่ยน PCM จากนั้นไปยังขั้นตอนถัดไป
4
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
•  ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
•  ปฏิบัติขั้นตอนการอ่านรหัส DTC
•  รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
ใช่
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
•  หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยนเรือนวาล์วควบคุม
ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
5
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
•  ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
•  ยังมีรหัส DTC อื่นแสดงขึ้นมา ใช่หรือไม่?
ใช่
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
(ดู ตารางรหัส DTC [SKYACTIV-D 1.5])
ไม่ใช่
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
