1
|
บันทึกสถานะรถยนต์ ณ เวลาที่ตรวจพบรหัส DTC เพื่อใช้การตรวจสอบการวิเคราะห์ซ้ำ
-
หมายเหตุ
-
• การบันทึกข้อมูลสามารถดำเนินการได้ง่ายขึ้นโดยใช้ฟังก์ชั่นการจับภาพหน้าจอของ PC
• บันทึกข้อมูลค่านิ่ง FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA ลงในใบคำสั่งซ่อม
|
—
|
ไปยังขั้นตอนถัดไป
|
|
2
|
ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• มีข้อมูลเกี่ยวกับงานบำรุงรักษาที่เกี่ยวข้องอยู่ใช่หรือไม่?
|
ใช่
|
ทำการซ่อมแซมหรือวิเคราะห์ตามข้อมูลงานบำรุงรักษาที่มีอยู่
• หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
3
|
ตรวจสอบสภาพของขั้วต่อเซ็นเซอร์ CKP
• OFF สวิตช์กุญแจ
• ถอดขั้วต่อเซ็นเซอร์ CKP
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 11
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
4
|
ตรวจสอบสภาพการติดตั้งเซ็นเซอร์ CKP
• ตรวจสอบความหลวมของเซ็นเซอร์ CKP
• เซ็นเซอร์ CKP หลวม ใช่หรือไม่?
|
ใช่
|
ติดตั้งเซ็นเซอร์ CKP ให้ถูกต้องจากนั้นไปยังขั้นตอนที่ 11
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
5
|
ตรวจสอบการลัดวงจรไปยังกราวน์ของเซ็นเซอร์ CKP
• ตรวจสอบว่าได้ปลดขั้วต่อของเซ็นเซอร์วั CKP ออกแล้ว

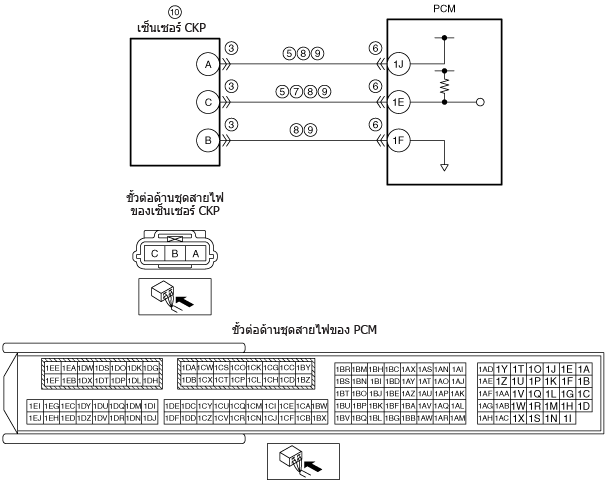

• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟ) และกราวน์ตัวถัง:
-
― ขั้ว A ของเซ็นเซอร์ CKP
― ขั้ว C ของเซ็นเซอร์ CKP
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
หากตรวจพบการลัดวงจรในกราวน์ในชุดสายไฟ:
• โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
-
― ขั้ว A ของเซ็นเซอร์ CKP — ขั้ว 1J ของ PCM
― ขั้ว C ของเซ็นเซอร์ CKP — ขั้ว 1E ของ PCM
ถ้ามีขั้วต่อร่วม:
-
― พิจารณาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือสลักหลุดที่ขั้วและขั้วต่อร่วม และตรวจสอบการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
― ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
― ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
หากไม่พบการลัดวงจรในกราวน์ในชุดสายไฟ:
• เปลี่ยน PCM (ลัดวงจรไปยังกราวน์ในวงจรภายใน PCM)
ไปยังขั้นตอนที่ 11
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
6
|
ตรวจสอบสภาพของขั้วต่อ PCM
• ถอดขั้วต่อ PCM
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 11
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
7
|
ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟของวงจรสัญญาณเซ็นเซอร์ CKP
• ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์ CKP และขั้วต่อ PCM ออกแล้ว
• ON สวิตช์กุญแจ (ดับเครื่องยนต์)
-
หมายเหตุ
-
• รหัส DTC อื่นอาจถูกบันทึกโดย PCM ที่ตรวจพบวงจรเปิด
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว C ของเซ็นเซอร์ CKP (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดดูแผนผังวงจรไฟฟ้า แล้วตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของเซ็นเซอร์ CKP และขั้ว 1E ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 11
|
|
8
|
ตรวจสอบการลัดวงจรระหว่างกันของวงจรเซ็นเซอร์ CKP
• ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์ CKP และขั้วต่อ PCM ออกแล้ว
• OFF สวิตช์กุญแจ
• ตรวจสอบความต่อเนื่องระหว่างขั้ว A, C และ B ของเซ็นเซอร์ CKP (ด้านชุดสายไฟ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• ขั้ว A ของเซ็นเซอร์ CKP — ขั้ว 1J ของ PCM
• ขั้ว C ของเซ็นเซอร์ CKP — ขั้ว 1E ของ PCM
• ขั้ว B ของเซ็นเซอร์ CKP — ขั้ว 1F ของ PCM
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรระหว่างกันของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรระหว่างกัน
ไปยังขั้นตอนที่ 11
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
9
|
ตรวจสอบวงจรเปิดในวงจรเซ็นเซอร์ CKP
• ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์ CKP และขั้วต่อ PCM ออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟ):
-
― ขั้ว A ของเซ็นเซอร์ CKP — ขั้ว 1J ของ PCM
― ขั้ว C ของเซ็นเซอร์ CKP — ขั้ว 1E ของ PCM
― ขั้ว B ของเซ็นเซอร์ CKP — ขั้ว 1F ของ PCM
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
• ขั้ว A ของเซ็นเซอร์ CKP — ขั้ว 1J ของ PCM
• ขั้ว C ของเซ็นเซอร์ CKP — ขั้ว 1E ของ PCM
• ขั้ว B ของเซ็นเซอร์ CKP — ขั้ว 1F ของ PCM
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 11
|
|
10
|
ตรวจสอบเซ็นเซอร์ CKP
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
เปลี่ยนเซ็นเซอร์ CKP จากนั้นไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
วงล้อตรวจจับสัญญาณพัลส์ของเซ็นเซอร์ CKP อาจเป็นสาเหตุ
• ยกเครื่องและตรวจสอบวงล้อตรวจจับสัญญาณพัลส์ของเซ็นเซอร์ CKP
-
― หากมีความบกพร่อง:
-
• เปลี่ยนวงล้อตรวจจับสัญญาณพัลส์ของเซ็นเซอร์ CKP จากนั้นไปยังขั้นตอนถัดไป
― หากไม่มีความบกพร่อง:
-
• ไปยังขั้นตอนถัดไป
|
|
11
|
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
• สตาร์ทเครื่องยนต์แล้วเร่งเครื่อง
• ทำการทดสอบด้วยตนเอง KOER
• รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
12
|
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
• ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
• ยังมีรหัส DTC อื่นแสดงขึ้นมา ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
