การถอด/ติดตั้งคลิปยึดกล้องตรวจจับด้านหน้า (FSC)

id092200028700

หมายเหตุ

•  คลิปยึดกล้องตรวจจับด้านหน้า (FSC) ประกอบไปด้วยคลิป A และคลิป B

am6xuw00006393

คลิป FSC A

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ฝาครอบเซ็นเซอร์ (ดู การถอด/ติดตั้งฝาครอบเซ็นเซอร์)

(2)  กล้องตรวจจับด้านหน้า (FSC) (ดู การถอด/ติดตั้งกล้องตรวจจับด้านหน้า (FSC))

(3)  เลเซอร์เซ็นเซอร์ (ดู การถอด/ติดตั้งเลเซอร์เซ็นเซอร์)

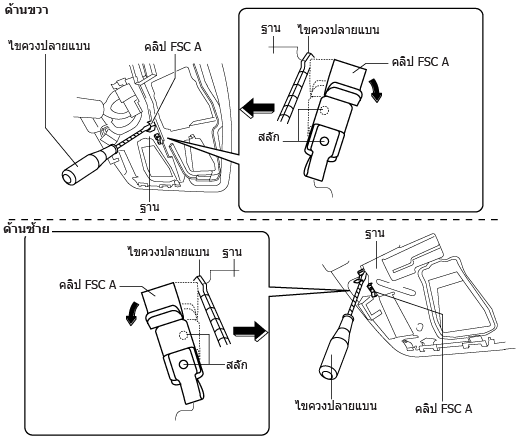

3.  สอดไขควงปากแบนที่พันเทปไว้เข้าไปในช่องว่างระหว่างส่วนฐานกับคลิป FSC A

am6xuw00006394

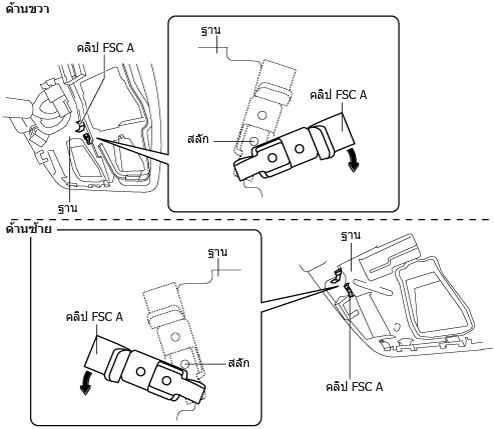

4.  ขยับไขควงปากแบนที่พันเทปไว้ตามทิศทางลูกศรที่แสดงในภาพแล้วหมุนคลิป FSC A

5.  นอกจากนี้ ให้หมุนคลิป FSC A เพื่อปลดสลักยึดที่ส่วนฐานออกจากคลิป FSC A จากนั้นถอดคลิป FSC A ออก

am6xuw00006395

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

7.  ให้ปรับตั้งการเล็งของกล้อง FSC เมื่อเปลี่ยนคลิป FSC (ดู การปรับแนวการเล็งของกล้องตรวจจับด้านหน้า (FSC))

ข้อควรระวัง

•  หากไม่ปรับตั้งการเล็งของกล้อง FSC หลังจากเปลี่ยนกล้อง FSC ระบบควบคุมไฟสูง (HBC) และระบบเตือนการออกนอกช่องทางเดินรถ (LDWS) จะไม่ทำงานเนื่องจาก FSC ไม่สามารถบันทึกจะไม่สามารถบันทึกองศาการถ่ายภาพไว้ได้ ให้ปรับตั้งการเล็งของกล้อง FSC เมื่อเปลี่ยนคลิป FSC

คลิป FSC B

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ฝาครอบเซ็นเซอร์ (ดู การถอด/ติดตั้งฝาครอบเซ็นเซอร์)

(2)  กล้องตรวจจับด้านหน้า (FSC) (ดู การถอด/ติดตั้งกล้องตรวจจับด้านหน้า (FSC))

(3)  เลเซอร์เซ็นเซอร์ (ดู การถอด/ติดตั้งเลเซอร์เซ็นเซอร์)

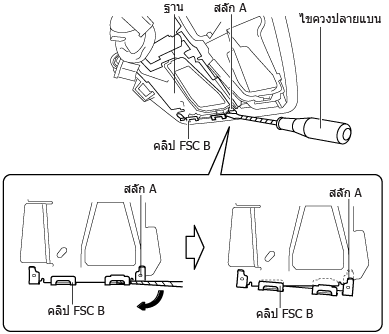

3.  สอดไขควงปากแบนที่พันเทปไว้เข้าไปในช่องว่างระหว่างส่วนฐานกับคลิป FSC B

am6xuw00006396

4.  ขยับไขควงปากแบนที่พันเทปไว้ตามทิศทางลูกศรที่แสดงในภาพแล้วหมุนคลิป FSC B แล้วปลดสลักยึด A ที่ส่วนฐานออกจากคลิป FSC B

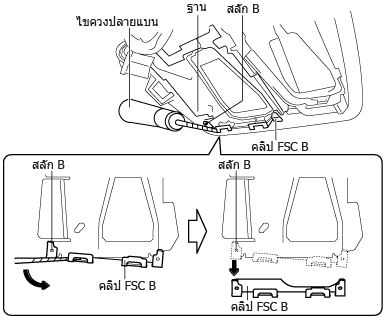

5.  สอดไขควงปากแบนที่พันเทปไว้เข้าไปในช่องว่างระหว่างส่วนฐานกับคลิป FSC B

am6xuw00006397

6.  ขยับไขควงปากแบนที่พันเทปไว้ตามทิศทางลูกศรที่แสดงในภาพ ดึงคลิป FSC B ลง ปลดสลักยึด B ที่ส่วนฐานออกจากคลิป FSC B จากนั้นถอดคลิป FSC B ออก

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

8.  ให้ปรับตั้งการเล็งของกล้อง FSC เมื่อเปลี่ยนคลิป FSC (ดู การปรับแนวการเล็งของกล้องตรวจจับด้านหน้า (FSC))

ข้อควรระวัง

•  หากไม่ปรับตั้งการเล็งของกล้อง FSC หลังจากเปลี่ยนกล้อง FSC ระบบควบคุมไฟสูง (HBC) และระบบเตือนการออกนอกช่องทางเดินรถ (LDWS) จะไม่ทำงานเนื่องจาก FSC ไม่สามารถบันทึกจะไม่สามารถบันทึกองศาการถ่ายภาพไว้ได้ ให้ปรับตั้งการเล็งของกล้อง FSC เมื่อเปลี่ยนคลิป FSC
