การถอด/ติดตั้งกล่องฟิวส์

id092100492100

หมายเหตุ

•  เมื่อต้องการเปลี่ยนกล่องฟิวส์ ท่านจำเป็นต้องสลับขั้วจากขั้วกล่องฟิวส์เดิมเป็นขั้วกล่องฟิวส์ตัวที่ใช้เปลี่ยนแทน เมื่อทำการสลับขั้ว ให้เตรียมกล่องฟิวส์สำหรับเปลี่ยนแทนให้พร้อมก่อนดึงขั้วของกล่องฟิวส์เดิมออก วิธีการนี้จำเป็นเพื่อสลับขั้วทีละขั้วเพื่อให้ไม่ติดตั้งผิดตำแหน่ง

การถอด

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดแผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านซ้าย) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

3.  ถอดแผงตกแต่งด้านหน้า (ด้านซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

ข้อควรระวัง

•  ถ้าถอดกล่องฟิวส์ออกในขณะที่ยังมีฟิวส์ติดตั้งอยู่ บริเวณรอบๆ กล่องฟิวส์อาจกระทบกับฟิวส์และทำให้เกิดความเสียหายขึ้น ก่อนถอดกล่องฟิวส์ออก ให้ถอดฟิวส์ทุกตัวออกให้หมด

4.  ถอดฟิวส์ทุกตัวออก

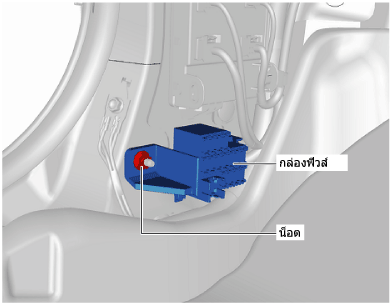

5.  ถอดน็อตออก

am2zzw00008680

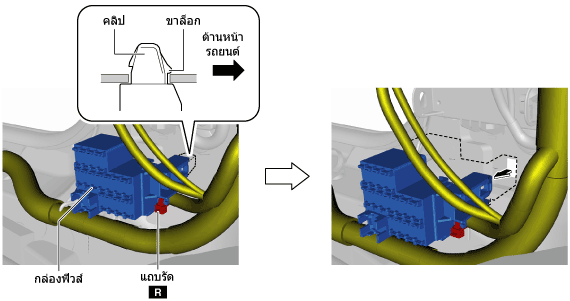

6.  ถอดคลิปยึดกล่องฟิวส์ออกจากตัวถังรถ

am2zzw00008681

7.  ตัดสายรัดออก

8.  จัดวางกล่องฟิวส์ที่ถอดออกไว้ด้านข้างโดยระวังไม่ให้ขูดขีดกับตัวรถและชิ้นส่วนต่างๆ

การติดตั้ง

1.  ในขณะที่กดสต็อปเปอร์ด้วยไขควงปากแบนที่พันเทปไว้ตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดึงชุดสายไฟตามทิศทางลูกศร (2) ที่แสดงในภาพเพื่อปลดขั้วฟิวส์ออกจากสต็อปเปอร์

am2zzw00008682

ข้อควรระวัง

•  ถ้าติดตั้งขั้วไม่ถูกต้อง อาจส่งผลให้อุปกรณ์ไฟฟ้าเสียหายและชุดสายไฟไหม้ เมื่อทำการย้ายขั้วหลังจากเปลี่ยนกล่องฟิวส์ ให้จัดเรียงกล่องฟิวส์ตัวเก่าและตัวใหม่ให้เรียบร้อย และต้องตรวจสอบชุดสายไฟแต่ละเส้นในแผนผังวงจรไฟฟ้าเพื่อให้ตำแหน่งติดตั้งถูกต้อง

•  หากการเชื่อมต่อของขั้วหลุดออก อาจส่งผลให้อุปกรณ์อิเล็กทรอนิกส์และระบบทำงานไม่ถูกต้องเนื่องจากการเชื่อมต่อไม่ดี หลังจากที่ย้ายขั้วแล้ว ให้ดึงชุดสายไฟเบาๆ เพื่อตรวจสอบว่าไม่สามารถดึงออกได้

2.  ย้ายขั้วฟิวส์ทั้งหมดไปที่กล่องฟิวส์ตัวใหม่

am2zzw00008683

3.  ติดตั้งสายรัด

am2zzw00008684

4.  ติดตั้งคลิปยึดกล่องฟิวส์เข้ากับตัวถังรถ

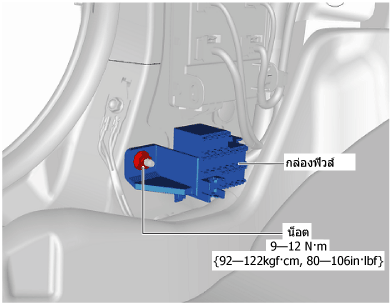

5.  ติดตั้งน็อต

am2zzw00008685

6.  ติดตั้งฟิวส์ทุกตัว

7.  ติดตั้งแผงตกแต่งด้านหน้า (ด้านซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

8.  ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านซ้าย) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

9.  ปฏิบัติตามขั้นตอน "ตรวจสอบการเปลี่ยนกล่องฟิวส์" (ดู ตรวจสอบการเปลี่ยนกล่องฟิวส์)

ตรวจสอบการเปลี่ยนกล่องฟิวส์

1.  ต่อสายขั้วลบแบตเตอรี่ชั่วคราวเพื่อตรวจสอบว่า ชุดสายไฟที่เกี่ยวข้องไม่ร้อนขึ้น

2.  •  ON สวิตช์กุญแจ (ดับเครื่องยนต์)

3.  ตรวจสอบว่า ฟิวส์ไม่ขาดและชุดสายไฟที่เกี่ยวข้องไม่ร้อนขึ้น

4.  ทำการตั้งค่าเบื้องต้นสำหรับระบบต่อไปนี้:

―  ระบบควบคุม i-stop (ดู การตั้งค่าเบื้องต้นของสภาพแบตเตอรี่ (การตั้งค่า i-stop))

―   ระบบกระจกไฟฟ้า (ดู ขั้นตอนการตั้งค่าเริ่มต้นระบบกระจกไฟฟ้า)

―  นาฬิกาและเครื่องเสียง

5.  ตรวจสอบรหัส DTC โดยใช้ M-MDS

•  ถ้ามีรหัส DTC แสดงขึ้นมา ให้ซ่อมชิ้นส่วนที่บกพร่องตามการตรวจสอบรหัส DTC ที่เหมาะสม

―  หลังซ่อมเสร็จแล้ว ให้ล้างรหัส DTC ทั้งหมดที่อยู่ในโมดูลออก

6.  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

7.  สตาร์ทเครื่องยนต์และรักษาสถานะเดินเบาไว้

8.  ใช้งานสวิตช์ไฟภายใน/ภายนอกทุกตัวของรถ แล้วตรวจสอบว่า หลอดไฟทุกดวงติดสว่างและกะพริบได้

9.  ใช้งานเครื่องเสียง, ระบบควบคุมสภาพอากาศ, สวิตช์ที่ปัดน้ำฝน และคันเกียร์ (ATX) แล้วตรวจสอบว่าทุกระบบทำงานได้อย่างถูกต้อง

10.  เลื่อนคันเกียร์ไปที่ตำแหน่ง P เร่งรอบเครื่องไปที่ประมาณ 3,000 รอบ/นาที จากรอบเดินเบา แล้วตรวจสอบว่าไม่มีความผิดปกติขึ้น (ATX)

11.  ทำการขับรถทดสอบบนถนนและตรวจสอบว่า สภาพของรถขณะใช้ความเร็วต่ำ, เร่งความเร็ว, เพิ่มเกียร์ และลดเกียร์เป็นปกติ (ATX)
