การถอด/ติดตั้งอุปกรณ์ป้องกันชุดสายไฟด้านหน้า

id092100000300

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชุดกรองอากาศออก (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])

3.  ถอดแบตเตอรี่และแท่นรองแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])

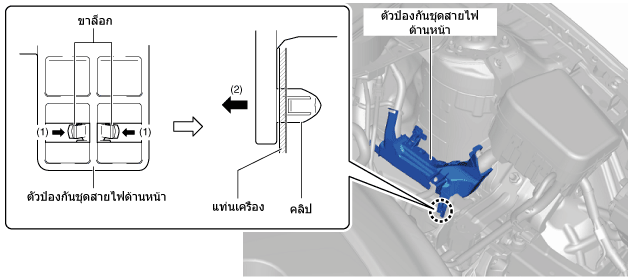

4.  กดขาล็อกคลิปของอุปกรณ์ป้องกันชุดสายไฟด้านหน้าตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ แล้วดึงคลิปของอุปกรณ์ป้องกันชุดสายไฟด้านหน้าตามทิศทางลูกศร (2) ที่แสดงในภาพ เพื่อปลดขาล็อกคลิปของอุปกรณ์ป้องกันชุดสายไฟด้านหน้าออกจากแท่นเครื่องยนต์

am2zzw00008675

5.  ดึงคลิปออกจากแท่นเครื่องยนต์

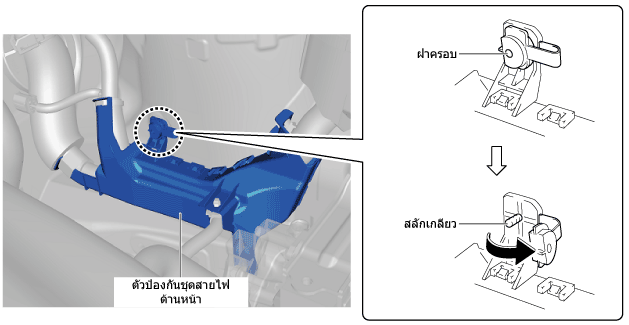

6.  ดึงฝาปิดของอุปกรณ์ป้องกันชุดสายไฟด้านหน้าออกตามทิศทางลูกศรในภาพ

am2zzw00008676

7.  ดึงอุปกรณ์ป้องกันชุดสายไฟด้านหน้าออกจากสตัดโบลท์

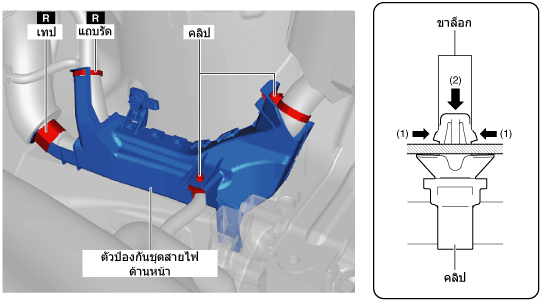

8.  ในขณะที่กดขาล็อกคลิปตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดันคลิปออกตามทิศทางลูกศร (2) ที่แสดงในภาพ เพื่อปลดขาล็อกคลิปออกจากอุปกรณ์ป้องกันชุดสายไฟด้านหน้า

am2zzw00008677

9.  ดึงคลิปออกจากอุปกรณ์ป้องกันชุดสายไฟด้านหน้า

10.  ตัดสายรัดออก

11.  ลอกเทปออก

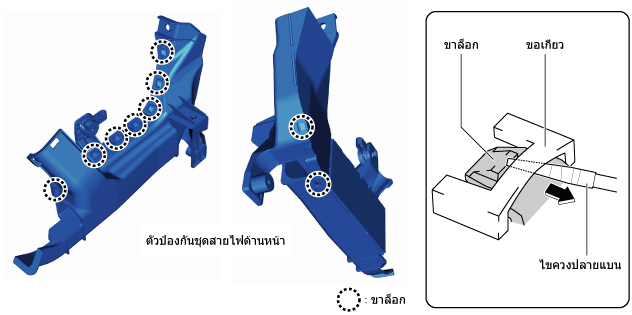

12.  ในขณะที่ใช้ไขควงปากแบนที่พันเทปไว้ยกตะขอขึ้น ให้ดึงขาล็อกตามทิศทางลูกศรที่แสดงในภาพเพื่อปลดขาล็อกออกจากตะขอ

am2zzw00008678

13.  ปลดขาล็อกทั้งหมดออกจากตะขอ

14.  ถอดอุปกรณ์ป้องกันชุดสายไฟด้านหน้าออก

15.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
