การตรวจสอบสายนำสัญญาณคลื่นวิทยุ หมายเลข 1

id092000812400

รุ่นที่ไม่มีจอแสดงผลตรงกลาง

1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2. ถอดชิ้นส่วนต่อไปนี้ออก:

(1) แผงตกแต่งเสา A (ด้านขวา) (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

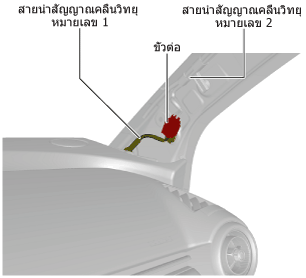

3. ถอดขั้วต่อออก

am2zzw00011656

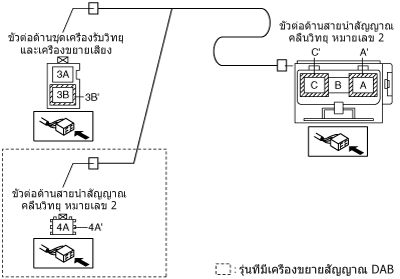

4. ตรวจสอบว่าความต่อเนื่องระหว่างขั้วต่างๆ ของสายนำสัญญาณคลื่นวิทยุ หมายเลข 1 เป็นไปตามที่ระบุในตารางหรือไม่

am2zzw00011657

am2zzw00011658

• หากไม่เป็นไปตามที่ระบุในตาราง ให้เปลี่ยนสายนำสัญญาณคลื่นวิทยุ หมายเลข 1 ใหม่ (ดู การถอด/ติดตั้งสายนำสัญญาณคลื่นวิทยุ หมายเลข 1)

รุ่นที่มีจอแสดงผลตรงกลาง

1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2. ถอดชิ้นส่วนต่อไปนี้ออก:

(2) แผ่นกันรอยขีดข่วนชายบันไดหน้า (ขวา) (รถพวงมาลัยซ้าย) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(3) แผงตกแต่งด้านหน้า (ด้านขวา) (รถพวงมาลัยซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

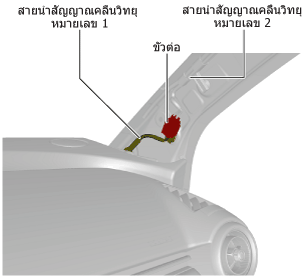

3. ถอดขั้วต่อออก

am2zzw00011659

am2zzw00011660

am2zzw00011661
