การถอด/ติดตั้งสายนำสัญญาณคลื่นวิทยุ หมายเลข 1

id092000812200

รุ่นที่ไม่มีจอแสดงผลตรงกลาง

รถพวงมาลัยซ้าย

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผงตกแต่งเสา A (ขวา) (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2)  แผงควบคุมชุดเครื่องเสียงตัวที่ 2 (ดู การถอด/การแผงควบคุมชุดเครื่องเสียงตัวที่ 2)

(3)  แผงควบคุมชุดเครื่องเสียงตัวที่ 1 (ดู การถอด/การแผงควบคุมชุดเครื่องเสียงตัวที่ 1)

(4)  ชุดเครื่องเสียง (ดู การถอด/การติดตั้งชุดเครื่องเสียง)

(5)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

3.  ถอดขั้วต่อออก

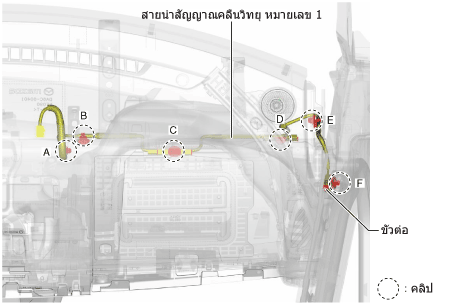

am2zzw00011246

4.  ถอดคลิปยึดที่ตำแหน่ง A, B, C, D, E และ F ดังรูป

5.  ถอดสายนำสัญญาณคลื่นวิทยุ หมายเลข 1

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

รถพวงมาลัยขวา

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผงตกแต่งเสา A (ขวา) (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(3)  แผงตกแต่งด้านหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผงตกแต่งด้านหน้า)

(4)  คันปลดล็อกฝากระโปรงหน้า (ดู การถอด/การติดตั้งคันปลดล็อกฝากระโปรงหน้าและสายปลดล็อก)

(5)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/การติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

(6)  แผงปิดด้านล่างด้านคนขับ (ดู การถอด/การติดตั้งแผงปิดด้านล่างด้านคนขับ)

(7)  แผงควบคุมชุดเครื่องเสียงตัวที่ 2 (ดู การถอด/การแผงควบคุมชุดเครื่องเสียงตัวที่ 2)

(8)  แผงควบคุมชุดเครื่องเสียงตัวที่ 1 (ดู การถอด/การแผงควบคุมชุดเครื่องเสียงตัวที่ 1)

(9)  ชุดเครื่องเสียง (ดู การถอด/การติดตั้งชุดเครื่องเสียง)

3.  ถอดขั้วต่อออก

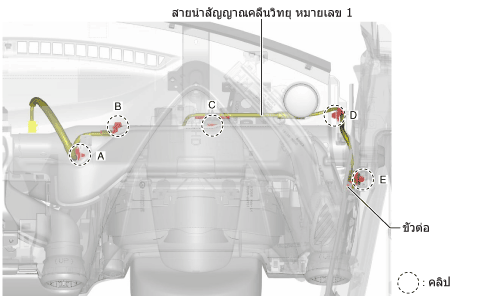

am2zzw00011247

4.  ถอดคลิปยึดที่ตำแหน่ง A, B, C, D และ E ดังรูป

5.  ถอดสายนำสัญญาณคลื่นวิทยุ หมายเลข 1

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

รุ่นที่มีจอแสดงผลตรงกลาง

รถพวงมาลัยซ้าย

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผงตกแต่งเสา A (ขวา) (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(3)  แผงตกแต่งด้านหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผงตกแต่งด้านหน้า)

(4)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

(5)  แผงตรงกลาง (ดู การถอด/ติดตั้งแผงตรงกลาง)

(6)  แผงปิดด้านล่างแผงหน้าปัด (ดู การถอด/การติดตั้งแผงปิดด้านล่างแผงหน้าปัด)

(7)  แผงด้านล่างฝั่งผู้โดยสาร (ดู การถอด/การติดตั้งแผงปิดด้านล่างฝั่งผู้โดยสาร)

3.  ถอดขั้วต่อออก

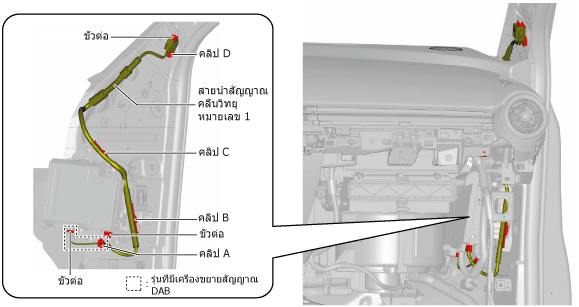

am2zzw00011248

4.  ถอดคลิปยึดที่ตำแหน่ง A, B, C และ D ดังรูป

5.  ถอดสายนำสัญญาณคลื่นวิทยุ หมายเลข 1

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

รถพวงมาลัยขวา

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดแผงตกแต่งเสา A (ขวา) (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

3.  ถอดขั้วต่อออก

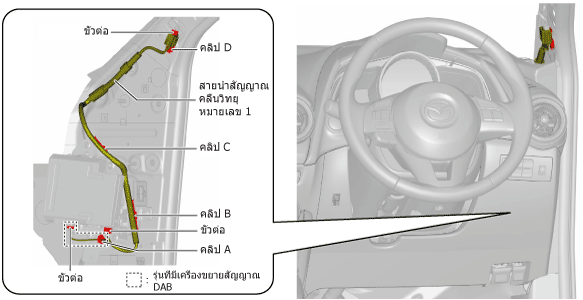

am2zzw00011249

4.  ถอดคลิปยึดที่ตำแหน่ง A, B, C และ D ดังรูป

5.  ถอดสายนำสัญญาณคลื่นวิทยุ หมายเลข 1

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
