การปรับแนวการส่องของไฟตัดหมอกหน้า

id091800802200

หมายเหตุ

•  ถ้าทำงานซ่อมบำรุงต่อไปนี้เสร็จ ให้ทำการปรับแนวการส่องของไฟตัดหมอกหน้า

―  การเปลี่ยนไฟตัดหมอกหน้า

―  การเปลี่ยนและการถอด/ติดตั้งระบบกันสะเทือน, งานซ่อมบำรุงที่จำเป็นต้องปรับความสูงของรถยนต์

•  เมื่อใช้งานเครื่องมือทดสอบการปรับแนวการส่อง ให้ตั้งค่าเปอร์เซ็นต์ความเอียง (องศาการปรับเอน) เป็น 1.5 % และปฏิบัติตามคำแนะนำของผู้ผลิตเครื่องมือทดสอบการปรับแนวการส่อง

ไฟตัดหมอกหน้า (ด้านซ้าย) หรือไฟตัดหมอกหน้า (ด้านขวา) (รุ่นที่ไม่มีระบบฉีดน้ำล้างไฟหน้า)

1.  นำสิ่งของต่างๆ ออกจากรถให้หมดยกเว้นยางอะไหล่, แม่แรง และเครื่องมือประจำรถ

2.  ปรับแรงดันลมยางให้อยู่ในเกณฑ์ที่กำหนด (ดู รายละเอียดทางเทคนิคของล้อและยางรถยนต์)

3.  จอดรถยนต์บนพื้นราบ

4.  นั่งบนเบาะนั่งด้านคนขับคนเดียว

5.  ทำฉากสำหรับปรับดังแสดงในภาพโดยใช้กระดาษแข็งสีขาวแบบ Double-weight (ใช้งานร่วมกันทั้งด้านซ้ายและขวา)

am2zzw00010559

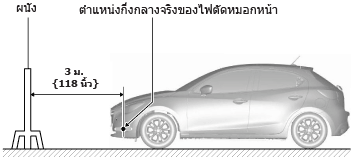

6.  จอดรถให้ตรงกับกำแพงโดยให้ไฟตัดหมอกหน้าห่างจากกำแพง 3 เมตร {118 นิ้ว}

am2zzw00010560

7.  วัดความสูงที่จุดศูนย์กลางของไฟตัดหมอกหน้า

am2zzw00010561

หมายเหตุ

•  วัดความสูงที่จุดศูนย์กลางของไฟตัดหมอกหน้าที่กำลังทำการปรับแนวการส่อง เนื่องจากความสูงของรถยนต์จะเปลี่ยนไปตามสภาพของรถ

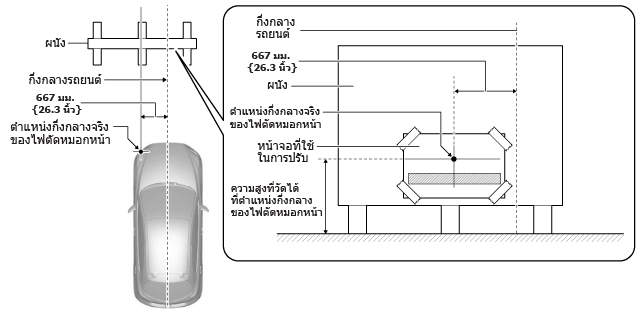

8.  จัดตำแหน่งจุดศูนย์กลางของไฟตัดหมอกหน้าที่ต้องการปรับให้ตรงกับจุดศูนย์กลางของไฟตัดหมอกหน้าบนฉากสำหรับปรับ

am2zzw00010562

9.  ตั้งฉากกั้นไว้ด้านหน้าไฟตัดหมอกหน้าดวงที่ไม่ได้กำลังปรับอยู่เพื่อบังแสงไฟ

10.  สตาร์ทเครื่องยนต์และชาร์จแบตเตอรี่

11.  เปิดไฟตัดหมอกหน้า

12.  ตรวจสอบว่าขอบเขตความสว่างที่แท้จริงของไฟตัดหมอกอยู่ที่ตำแหน่งขอบเขตความสว่างที่แสดงอยู่บนฉากสำหรับปรับ

•  ถ้าขอบเขตความสว่างที่แท้จริงไม่อยู่ในตำแหน่งที่แสดงอยู่บนฉากสำหรับปรับ ให้ทำการปรับดังต่อไปนี้:

(1)  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

(2)  ลอกบังโคลนหน้าไปทางด้านหลังส่วนหนึ่ง (ดู การถอด/ติดตั้งบังโคลน)

(3)  ถอดไฟตัดหมอกหน้าออกก่อนตัดฝาครอบช่องไฟตัดหมอกหน้าที่อยู่บนรูติดตั้งโบลท์ (ดู การถอด/ติดตั้งไฟตัดหมอกหน้า)

(4)  ตัดบริเวณที่แรเงาไว้ของฝาครอบช่องไฟตัดหมอกหน้าที่แสดงในภาพออก

am2zzw00010563

หมายเหตุ

•  นำบริเวณที่แรเงาไว้ในภาพออกทั้งหมดเพื่อให้ช่องไฟตัดหมอกหน้าไม่กีดขวางทางโบลท์

(5)  ขันโบลท์ไว้ชั่วคราว

am2zzw00010564

(6)  ติดตั้งสกรู

(7)  ติดตั้งไฟตัดหมอกหน้าและโครงยึดเข้ากับกันชนหน้า

am2zzw00010565

(8)  ต่อขั้วต่อ

(9)  ขยับไฟตัดหมอกหน้าตามทิศทางลูกศรในภาพแล้วปรับขอบเขตความสว่าง

am2zzw00010566

(10)  ขันแน่นโบลท์

(11)  ติดตั้งบังโคลนหน้า (ดู การถอด/ติดตั้งบังโคลน)

(12)  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

ไฟตัดหมอกหน้า (ด้านขวา) (รุ่นที่มีระบบฉีดน้ำล้างไฟหน้า)

1.  นำสิ่งของต่างๆ ออกจากรถให้หมดยกเว้นยางอะไหล่, แม่แรง และเครื่องมือประจำรถ

2.  ปรับแรงดันลมยางให้อยู่ในเกณฑ์ที่กำหนด (ดู รายละเอียดทางเทคนิคของล้อและยางรถยนต์)

3.  จอดรถยนต์บนพื้นราบ

4.  นั่งบนเบาะนั่งด้านคนขับคนเดียว

5.  ทำฉากสำหรับปรับดังแสดงในภาพโดยใช้กระดาษแข็งสีขาวแบบ Double-weight (ใช้งานร่วมกันทั้งด้านซ้ายและขวา)

am2zzw00010559

6.  จอดรถให้ตรงกับกำแพงโดยให้ไฟตัดหมอกหน้าห่างจากกำแพง 3 เมตร {118 นิ้ว}

am2zzw00010560

7.  วัดความสูงที่จุดศูนย์กลางของไฟตัดหมอกหน้า

am2zzw00010561

หมายเหตุ

•  วัดความสูงที่จุดศูนย์กลางของไฟตัดหมอกหน้าที่กำลังทำการปรับแนวการส่อง เนื่องจากความสูงของรถยนต์จะเปลี่ยนไปตามสภาพของรถ

8.  จัดตำแหน่งจุดศูนย์กลางของไฟตัดหมอกหน้าที่ต้องการปรับให้ตรงกับจุดศูนย์กลางของไฟตัดหมอกหน้าบนฉากสำหรับปรับ

am2zzw00010562

9.  ตั้งฉากกั้นไว้ด้านหน้าไฟตัดหมอกหน้าดวงที่ไม่ได้กำลังปรับอยู่เพื่อบังแสงไฟ

10.  สตาร์ทเครื่องยนต์และชาร์จแบตเตอรี่

11.  เปิดไฟตัดหมอกหน้า

12.  ตรวจสอบว่าขอบเขตความสว่างที่แท้จริงของไฟตัดหมอกอยู่ที่ตำแหน่งขอบเขตความสว่างที่แสดงอยู่บนฉากสำหรับปรับ

•  ถ้าขอบเขตความสว่างที่แท้จริงไม่อยู่ในตำแหน่งที่แสดงอยู่บนฉากสำหรับปรับ ให้ทำการปรับดังต่อไปนี้:

(1)  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

(2)  ถอดกันชนหน้าออก (ดู การถอดกันชนหน้า)

(3)  ถอดไฟตัดหมอกหน้าออกก่อนตัดฝาครอบช่องไฟตัดหมอกหน้าที่อยู่บนรูติดตั้งโบลท์ (ดู การถอด/ติดตั้งไฟตัดหมอกหน้า)

(4)  ตัดบริเวณที่แรเงาไว้ของฝาครอบช่องไฟตัดหมอกหน้าที่แสดงในภาพออก

am2zzw00010563

หมายเหตุ

•  นำบริเวณที่แรเงาไว้ในภาพออกทั้งหมดเพื่อให้ช่องไฟตัดหมอกหน้าไม่กีดขวางทางโบลท์

(5)  ขันโบลท์ไว้ชั่วคราว

am2zzw00010564

(6)  ติดตั้งสกรู

(7)  ติดตั้งไฟตัดหมอกหน้าและโครงยึดเข้ากับกันชนหน้า

am2zzw00010565

(8)  ติดตั้งกันชนหน้า (ดู การติดตั้งกันชนหน้า)

(9)  ลอกบังโคลนหน้าไปทางด้านหลังส่วนหนึ่ง (ดู การถอด/ติดตั้งบังโคลน)

(10)  ขยับไฟตัดหมอกหน้าตามทิศทางลูกศรในภาพแล้วปรับขอบเขตความสว่าง

am2zzw00010566

(11)  ขันแน่นโบลท์

(12)  ติดตั้งบังโคลนหน้า (ดู การถอด/ติดตั้งบังโคลน)

(13)  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
