การถอด/ติดตั้งแผ่นปูพื้นรถ

id091700605900

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  เบาะหน้า (ดู การถอด/ติดตั้งเบาะหน้า)

(2)  ฝาครอบจุดยึดด้านล่างของเข็มขัดนิรภัยเบาะหน้า (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(3)  โบลท์จุดยึดด้านล่างของเข็มขัดนิรภัยเบาะหน้า (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(4)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(5)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(6)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

(7)  ปุ่มเปลี่ยนเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(8)  ปุ่มเปลี่ยนเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(9)  แผงปิดคันเกียร์ (ดู การถอด/ติดตั้งแผงปิดคันเกียร์)

(10)  แผงปิดข้างคอนโซล (ดู การถอด/ติดตั้งแผงปิดข้างคอนโซล)

(11)  กล่องคอนโซลหน้า (ดู การถอด/ติดตั้งกล่องคอนโซลหน้า)

(12)  เครื่องเล่นซีดี (รุ่นที่มีเครื่องเล่นซีดี) (ดู การถอดเครื่องเล่น CD) (ดู การติดตั้งเครื่อง CD)

(13)  เครื่องเล่น DVD/CD (รุ่นที่มีเครื่องเล่น DVD/CD) (ดู การถอดเครื่องเล่น DVD/CD) (ดู การติดตั้งเครื่องเล่น DVD/CD)

(14)  คอนโซลหน้า (ดู การถอด/ติดตั้งคอนโซลหน้า)

(15) แผงด้านข้าง (ดู การถอด/ติดตั้งแผงด้านข้าง)

(16)  คอนโซลหลัง (ดู การถอด/ติดตั้งคอนโซลหลัง)

(17)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(18)  แผงตกแต่งด้านหน้า (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(19)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(20)  แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(21)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(22)  แป้นคันเร่ง (ดู การถอด/ติดตั้งแป้นคันเร่ง [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งแป้นคันเร่ง [SKYACTIV-D 1.5])

(23)  ฝาครอบข้อต่อ (ดู การถอด/ติดตั้งชุดพวงมาลัยและแกนพวงมาลัย)

(24)  ท่อลมร้อนด้านหน้า (ด้านผู้โดยสาร) (ดู การถอด/ติดตั้งท่อลมร้อนด้านหน้า)

3.  จัดวางชุดส่วนประกอบคันเกียร์ไว้ด้านข้าง (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

4.  จัดวางชุดส่วนประกอบคันเกียร์ไว้ด้านข้าง (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

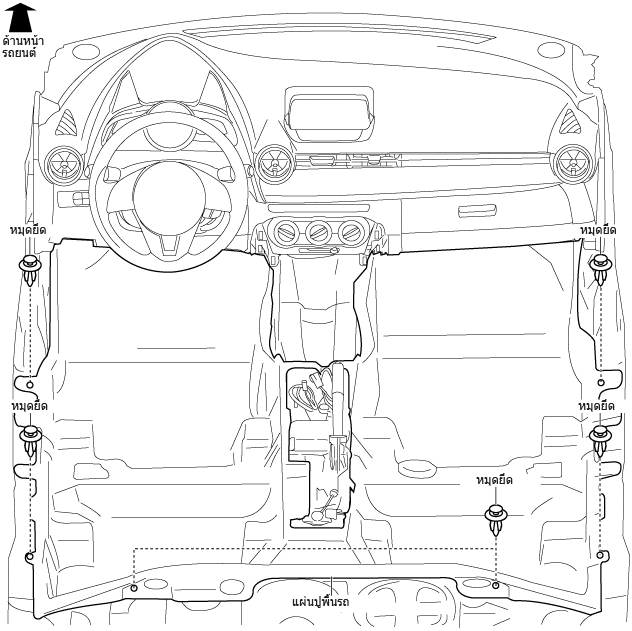

5.  ถอดหมุดยึดออก

am2zzw00007285

6.  นำแผ่นปูพื้นรถออกทางช่องประตู

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการติดตั้งแผ่นปูพื้นรถ)

หมายเหตุการติดตั้งแผ่นปูพื้นรถ

ข้อควรระวัง

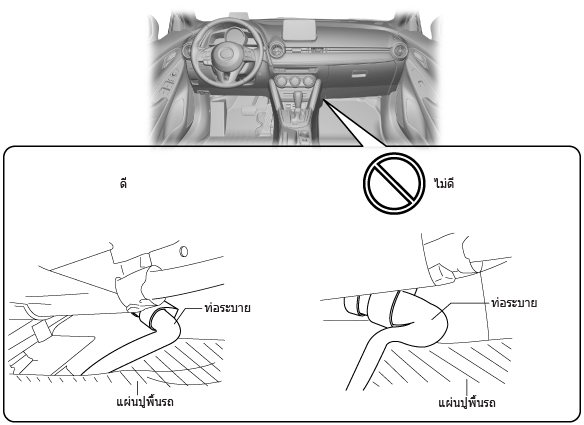

•  เมื่อติดตั้งแผ่นปูพื้นรถ แผ่นปูพื้นรถอาจกดท่อระบายของชุด A/C และทำให้ท่อบุบงอ เมื่อจะติดตั้งแผ่นปูพื้นรถ ให้จัดวางแผ่นปูพื้นรถให้ตรงกับตัวถังรถเพื่อป้องกันไม่ให้ท่อระบายของชุด A/C บุบงอ

1.  จัดวางแผ่นปูพื้นรถให้ตรงกับตัวถังรถ

2.  ก่อนติดตั้งแผงด้านข้าง ต้องตรวจสอบว่าท่อระบายของชุด A/C ไม่บุบงอ

am2zzw00007706

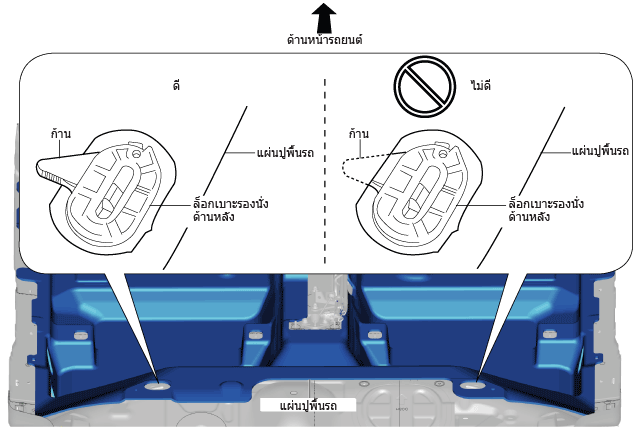

ถ้าก้านล็อกเบาะรองนั่งของเบาะหลังถูกพรมรองพื้นปิดทับ อาจไม่สามารถปลดล็อกเบาะรองนั่งของเบาะหลังได้ เมื่อปูพรมรองพื้น ระวังอย่าให้ทับกับก้านล็อกเบาะรองนั่งของเบาะหลัง

am2zzw00007707
