การถอด/ติดตั้งแผงโมดูลประตูหลัง

id091100520900

1.  เตรียมกระจกประตูหหลัง (ดู การถอด/ติดตั้งกระจกประตูหลัง)

2.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

3.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  สวิตช์ย่อยกระจกไฟฟ้า (ประตูหลัง) (รึ่นที่มีระบบกระจกไฟฟ้า) (ดู การถอด/ติดตั้งสวิตช์ย่อยกระจกไฟฟ้า)

(2)  มือจับเร็กกูเลเตอร์ประตูหลัง (รุ่นที่ไม่มีระบบกระจกไฟฟ้า) (ดู การถอดมือจับเร็กกูเลเตอร์) (ดู การติดตั้งมือจับเร็กกูเลเตอร์)

(3)  แผงตกแต่งประตูหลัง (ดู การถอด/ติดตั้งแผงตกแต่งประตูหลัง)

(4)  ลำโพงประตูหลัง (ดู การถอด/ติดตั้งลำโพงประตูหลัง)

(5)  กระจกประตูหลัง (ดู การถอด/ติดตั้งกระจกประตูหลัง)

หมายเหตุ

•  หลังจากถอดแผงตกแต่งประตูหลังออกแล้ว ให้ยึดมือจับด้านในโดยใช้สกรูเพื่อให้ปฏิบัติงานในขั้นตอนนี้ได้อย่างราบรื่น

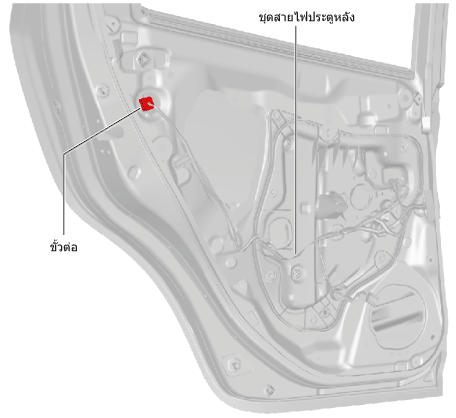

4.  ถอดขั้วต่อออก

am2zzw00008895

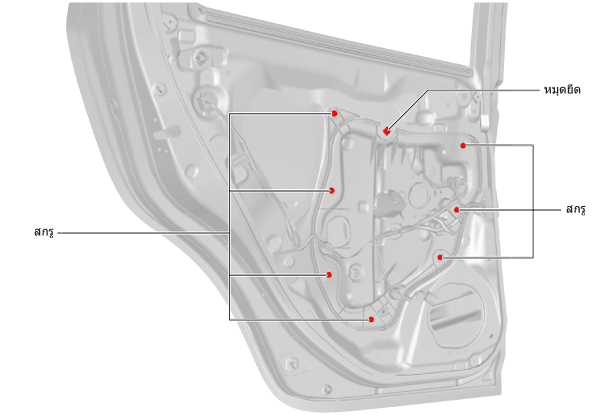

5.  ถอดสกรูและหมุดยึดออก

am2zzw00008896

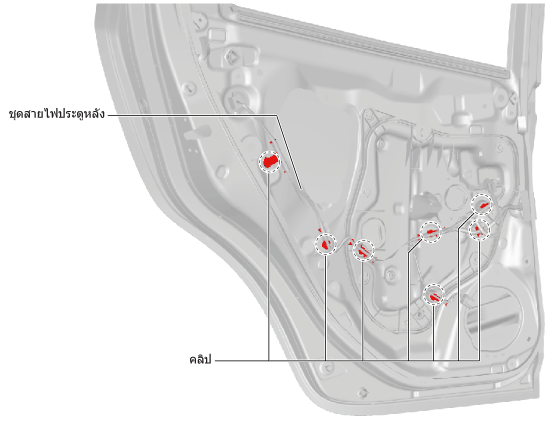

6.  ถอดคลิปออก แล้วขยับชุดสายไฟของประตูหลังออกไม่ให้กีดขวางการทำงาน

am2zzw00008897

หมายเหตุ

•  การถอดคลิปสามารถทำได้ง่ายขึ้นถ้าทำงานจากทางด้านหลังของแผงโมดูลประตูหลัง

ข้อควรระวัง

•  ถ้าถอดตัวป้องกันออกจากแผงด้านในประตูหลังได้ยาก การใช้แรงดึงแผงโมดูลประตูหลังออกอาจส่งผลให้แผงโมดูลประตูหลังเสียรูปได้ ถ้าถอดตัวป้องกันออกได้ยาก ให้ถอดแผงโมดูลประตูหลังโดยค่อยๆ ถอดตัวป้องกันออก

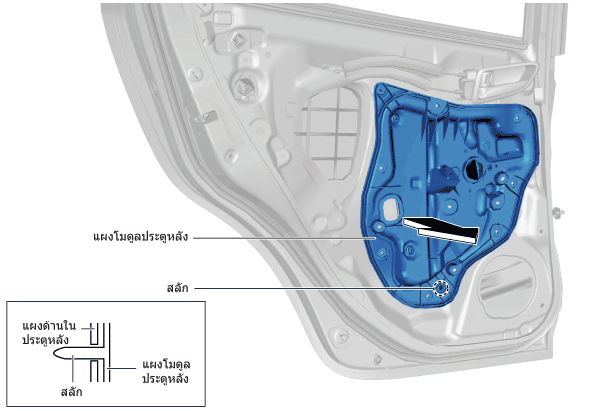

7.  ดึงแผงโมดูลประตูหลังออกตามทิศทางลูกศรที่แสดงในภาพและถอดสลักยึดออกจากแผงด้านในประตูหลัง

am2zzw00008898

ข้อควรระวัง

•  ถ้าเร็กกูเลเตอร์กระจกประตูหลังสัมผัสกับแผงด้านในประตูหลังในระหว่างการถอดแผงโมดูลประตูหลัง ชั้นเคลือบที่อยู่บนแผงด้านในประตูหลังอาจเกิดรอยขีดข่วน และแผงโมดูลประตูหลังและเร็กกูเลเตอร์กระจกประตูหลังอาจได้รับความเสียหาย ถอดแผงโมดูลประตูหลังออกโดยระวังไม่ให้เร็กกูเลเตอร์กระจกประตูหลังและแผงด้านในประตูหลังกระทบกัน

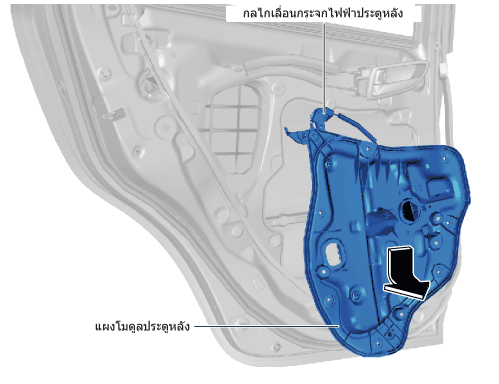

8.  เลื่อนแผงโมดูลประตูหลังตามทิศทางลูกศรในภาพโดยระวังไม่ให้ส่วนบนของเร็กกูเลเตอร์กระจกประตูหลังกระทบกับแผงด้านในประตูหลัง จากนั้นถอดแผงโมดูลประตูหลังและเร็กกูเลเตอร์กระจกประตูหลังออกพร้อมกันเป็นชุดเดียว

am2zzw00008899

9.  ถอดมอเตอร์กระจกไฟฟ้าประตูหลัง (รุ่นที่มีระบบกระจกไฟฟ้า) (ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหลัง)

10.  ถอดเร็กกูเลเตอร์กระจกไฟฟ้าประตูหลัง (รุ่นที่มีระบบกระจกไฟฟ้า) (ดู การถอด/ติดตั้งเร็กกูเลเตอร์กระจกไฟฟ้าประตูหลัง)

11.  ถอดเร็กกูเลเตอร์กระจกประตูหลังออก (ไม่มีระบบกระจกไฟฟ้า) (ดู การถอด/ติดตั้งเร็กกูเลเตอร์กระจกประตูหลัง)

12.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
