การถอด/ติดตั้งกระจกประตูหลัง

id091200000300

1.  ทำการเตรียมกระจกประตูหลัง (ดู การเตรียมกระจกประตูหลัง)

หมายเหตุ

•  ก่อนถอดกระจกประตูหลัง ให้ปรับด้านบนของกระจกประตูหลังให้อยู่ในตำแหน่งห่างจากส่วนบนของคิ้วที่แนวเส้นเบลท์ไลน์ด้านหลังประมาณ 120 มม. {4.72 นิ้ว} เพื่อช่วยให้การถอดโบลท์ยึดกระจกประตูหลังง่ายขึ้น

2.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

3.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  สวิตช์ย่อยกระจกไฟฟ้า (ด้านหลัง) (ที่มีระบบกระจกไฟฟ้า) (ดู การถอด/ติดตั้งสวิตช์ย่อยกระจกไฟฟ้า)

(2)  มือจับเร็กกูเลเตอร์ (ที่มีระบบกระจกแบบธรรมดา) (ดู การถอดมือจับเร็กกูเลเตอร์) (ดู การติดตั้งมือจับเร็กกูเลเตอร์)

(3)  แผงตกแต่งประตูหลัง (ดู การถอด/ติดตั้งแผงตกแต่งประตูหลัง)

(4)  ลำโพงที่ประตูหลัง (ดู การถอด/ติดตั้งลำโพงที่ประตูหลัง)

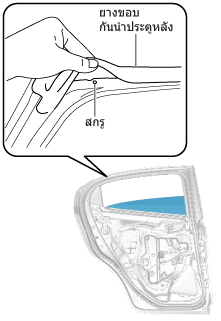

4.  ลอกยางขอบประตูหลังออกส่วนหนึ่ง

am2zzw00007996

5.  ถอดสกรูออก

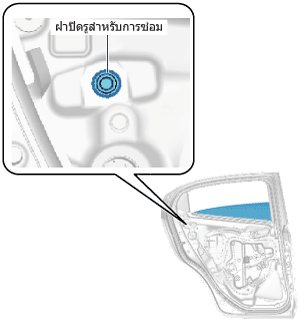

6.  ถอดฝาปิดช่องซ่อมบำรุง

am2zzw00007997

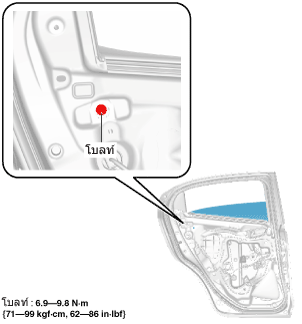

7.  ถอดโบลท์ออก

ข้อควรระวัง

•  ถ้าถอดโบลท์ออกโดยไม่มีการจับยึดกระจกประตูหลังไว้ กระจกประตูหลังอาจหล่นลงมาและเสียหายได้ ถอดโบลท์ออกโดยสอดมือของคุณเข้าไปในช่องติดตั้งลำโพงที่ประตูหลังเพื่อยึดกระจกประตูหลังไว้

am2zzw00007998

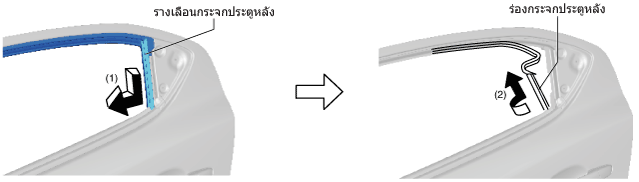

8.  เลื่อนตัวหนีบกระจกประตูหลังตามทิศทางลูกศร (1) ดังภาพ

am2zzw00007999

9.  ในขณะที่หมุนตัวหนีบกระจกประตูหลังตามทิศทางลูกศร (2) ดังภาพ ให้ดึงตัวหนีบกระจกประตูหลังและรางเลื่อนกระจกออกจากประตูหลังพร้อมกันเป็นชุดเดียว

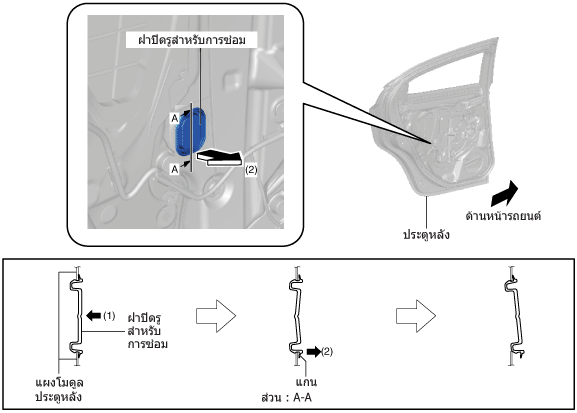

10.  กดที่กลางฝาปิดช่องซ่อมบำรุงตามทิศทางลูกศร (1) ที่แสดงในภาพ

am2zzw00008000

11.  ถอดฝาปิดช่องซ่อมบำรุงออกโดยการจับที่ส่วนโครงและเปิดออกส่วนหนึ่งโดยดึงตามทิศทางลูกศูร (2) ที่แสดงในภาพ

12.  ตรวจสอบว่าโบลท์ยึดกระจกประตูหลังอยู่ในตำแหน่งที่สามารถถอดออกจากช่องซ่อมบำรุงได้

หมายเหตุ

•  ถ้าโบลท์ยึดกระจกประตูหลังไม่อยู่ในตำแหน่งที่สามารถถอดออกจากช่องซ่อมบำรุงได้ ให้ถอดมอเตอร์กระจกไฟฟ้าประตูหลังออก (ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหลัง)

ข้อควรระวัง

•  ถ้าถอดโบลท์ออกโดยไม่มีการจับยึดกระจกประตูหลังไว้ กระจกประตูหลังอาจหล่นลงมาและเสียหายได้ ถอดโบลท์ออกโดยสอดมือของคุณเข้าไปในช่องติดตั้งลำโพงที่ประตูหลังเพื่อยึดกระจกประตูหลังไว้

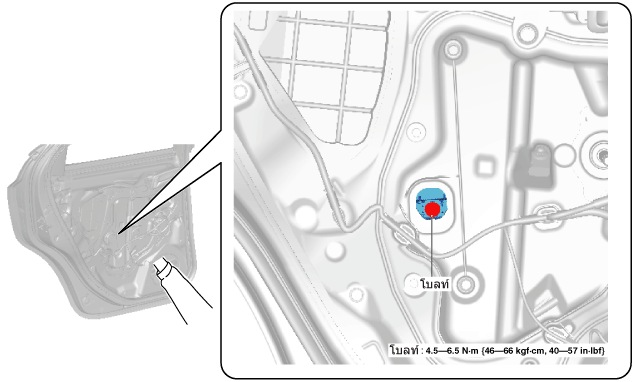

13.  สอดมือของคุณเข้าไปในช่องติดตั้งลำโพงที่ประตูหลังแล้วถอดโบลท์ออกในขณะที่จับยึดกระจกประตูหลังไว้

am2zzw00008001

14.  ใช้มือข้างหนึ่งจับประคองกระจกประตูหน้าไว้ แล้วใช้มืออีกข้างจับที่ด้านบนของกระจกประตูหน้า

am2zzw00008002

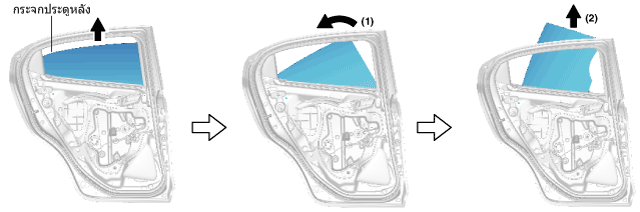

15.  ยกกระจกประตูหลังขึ้นแล้วเอียงตามทิศทางลูกศร (1) ที่แสดงในภาพ จากนั้นถอดออกตามทิศทางลูกศร (2)

am2zzw00008636

16.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

การเตรียมกระจกประตูหลัง

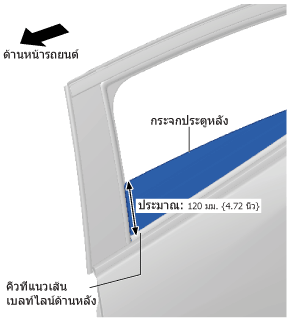

1.  ทำการปรับส่วนบนของกระจกประตูหลังให้อยู่ห่างจากคิ้วที่แนวเส้นเบลท์ไลน์ด้านหลังประมาณ 120 มม. {4.72นิ้ว}

am2zzw00008004
