การถอด/ติดตั้งตัวยึดบังโคลนหน้า

id091000803900

ด้านซ้าย

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดกันชนหน้า (ดู การถอดกันชนหน้า) (ดู การติดตั้งกันชนหน้า)

3.  ถอดชุดโคมไฟหน้าออก (ดู การถอด/ติดตั้งชุดโคมไฟหน้า)

4.  ถอดปลั๊กนิรภัย (service plug) (ดู ไม่พบ)

5.  ถอดตัวเก็บประจุออก (รุ่นที่มีระบบ i-ELOOP) (ดู ไม่พบ)

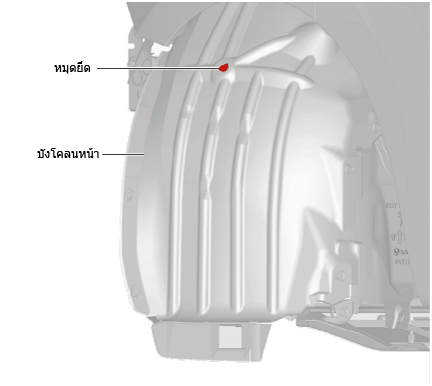

6.  ถอดหมุดยึด

am2zzw00008824

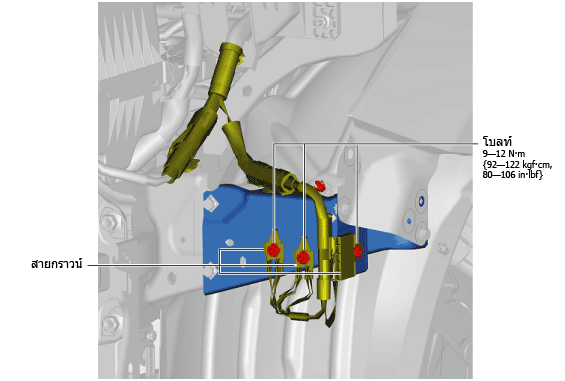

7.  ถอดโบลท์ออกดังภาพแล้วถอดสายกราวน์ออก

adejjw00010309

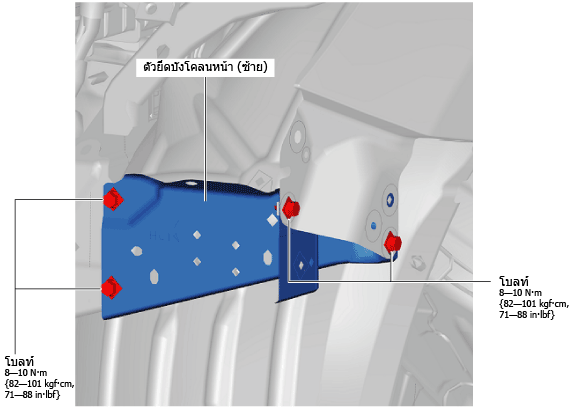

8.  ถอดโบลท์ออก

adejjw00010310

9.  ถอดตัวยึดบังโคลนหน้าออก

10.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการทำสีตัวยึดบังโคลนหน้า)

RH

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  กันชนหน้า (ดู การถอดกันชนหน้า) (ดู การติดตั้งกันชนหน้า)

(2)  ชุดโคมไฟหน้า (ดู การถอด/ติดตั้งชุดโคมไฟหน้า)

(3)  ถังเก็บน้ำล้างกระจก (ดู การถอด/ติดตั้งถังเก็บน้ำล้างกระจก)

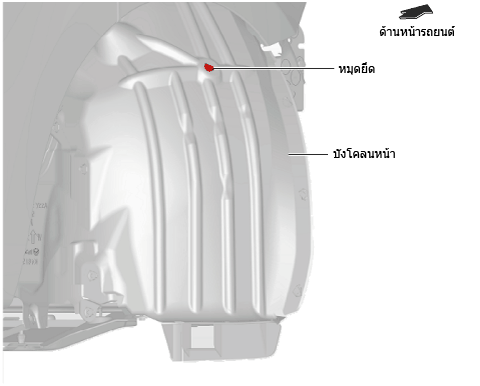

3.  ถอดหมุดยึด

am2zzw00008825

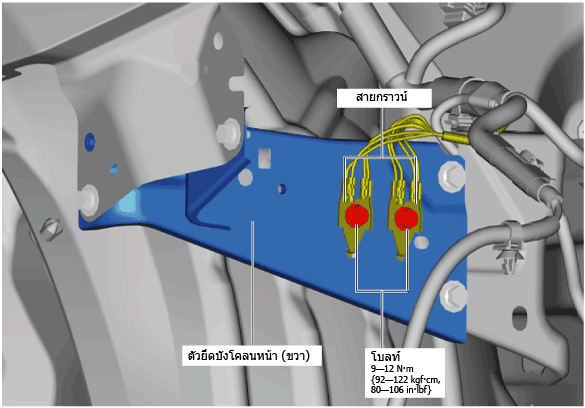

4.  ถอดโบลท์ออกดังภาพแล้วถอดจุดต่อกราวน์ตัวถังออก

adejjw00012538

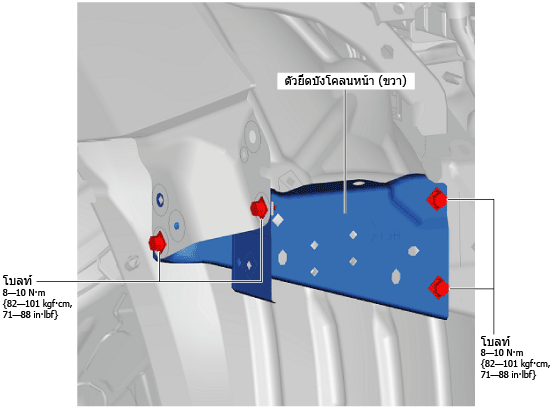

5.  ถอดโบลท์ออก

am2zzw00008826

6.  ถอดตัวยึดบังโคลนหน้าออก

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการทำสีตัวยึดบังโคลนหน้า)

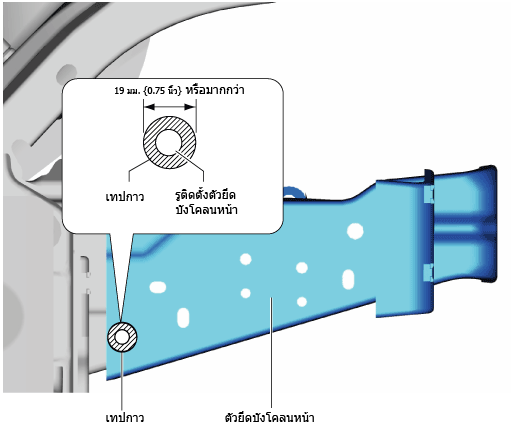

หมายเหตุการทำสีตัวยึดบังโคลนหน้า

ข้อควรระวัง

•  ถ้าพ่นสีส่วนที่สัมผัสกับโบลท์เมื่อเปลี่ยนตัวยึดบังโคลนหน้าใหม่ อาจส่งผลให้เกิดความผิดปกติกับ PCM ก่อนพ่นสีชิ้นส่วนที่เปลี่ยนใหม่ ต้องป้องกันส่วนที่สัมผัสกับโบลท์ด้วยการติดเทปกาว

―  หลังจากใส่โบลท์เข้าไป ให้ทาสีแต้มตรงส่วนที่เห็นเนื้อวัสดุของตัวยึดบังโคลนหน้า

am2zzw00008827
