การถอด/ติดตั้งถังเก็บน้ำล้างกระจก

id091900801700

หมายเหตุ

•  ถ้าทำขั้นตอนนี้ในขณะที่มีน้ำล้างกระจกอยู่ในถังเก็บน้ำล้างกระจก น้ำล้างกระจกอาจรั่วออก เมื่อจะทำขั้นตอนนี้ ให้วางภาชนะไว้ใต้ถังเก็บน้ำล้างกระจกเพื่อรองรับน้ำล้างกระจก แล้วจึงค่อยทำขั้นตอนนี้

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดกันชนหน้า (ดู การถอดกันชนหน้า) (ดู การติดตั้งกันชนหน้า)

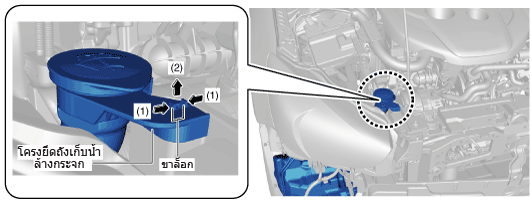

3.  ในขณะที่กดขาล็อกโครงยึดถังเก็บน้ำล้างกระจกตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดึงโครงยึดถังเก็บน้ำล้างกระจกตามทิศทางลูกศร (2) แล้วถอดออกจากตัวถังรถ

am2zzw00011624

4.  ถอดฝาปิดออก

am2zzw00011625

5.  ขยับกรวยฉีดน้ำล้างกระจกตามทิศทางลูกศร (2) ที่แสดงในภาพพร้อมกับดันตามทิศทางลูกศร (1) ที่แสดงในภาพ แล้วถอดกรวยฉีดน้ำล้างกระจกออกจากโครงยึดถังเก็บน้ำล้างกระจก

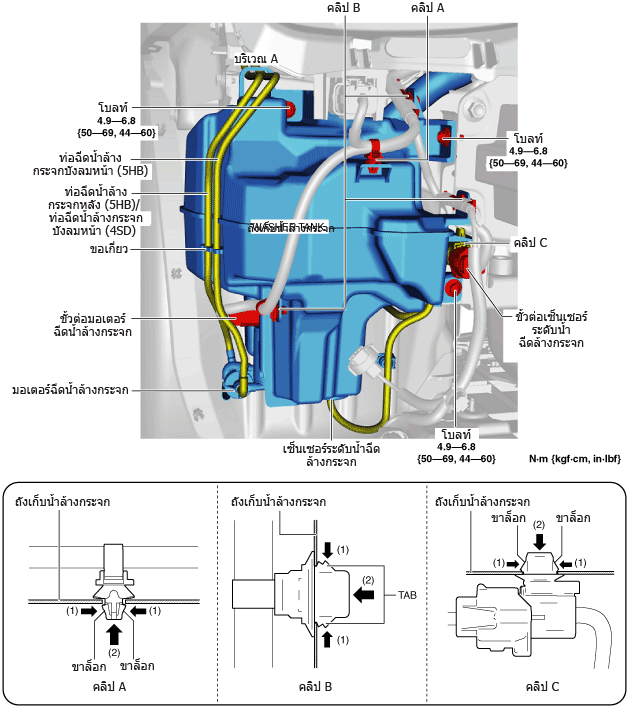

6.  ถอดขั้วต่อออก

am2zzw00011626

7.  ดันคลิป A ออกตามทิศทางลูกศร (2) ที่แสดงในภาพพร้อมกับกดขาล็อกคลิป A ตามทิศทางลูกศร (1) ที่แสดงในภาพ แล้วถอดคลิป A ออกจากถังเก็บน้ำล้างกระจก

8.  ดันคลิป B ออกตามทิศทางลูกศร (2) ที่แสดงในภาพพร้อมกับกดขาล็อกคลิป B ตามทิศทางลูกศร (1) ที่แสดงในภาพ แล้วถอดคลิป B ออกจากถังเก็บน้ำล้างกระจก

9.  ดันคลิป C ออกตามทิศทางลูกศร (2) ที่แสดงในภาพพร้อมกับกดขาล็อกคลิป C ตามทิศทางลูกศร (1) ที่แสดงในภาพ แล้วถอดคลิป C ออกจากถังเก็บน้ำล้างกระจก

10.  ปลดท่อฉีดน้ำล้างกระจกออกจากมอเตอร์ฉีดน้ำล้างกระจก

11.  ถอดท่อฉีดน้ำล้างกระจกออกจากขอเกี่ยวถังเก็บน้ำล้างกระจก (ดู หมายเหตุการติดตั้งท่อฉีดน้ำล้างกระจก)

12.  ดึงท่อฉีดน้ำล้างกระจกออกจากส่วน A ของถังเก็บน้ำล้างกระจก

13.  ถอดโบลท์ออก

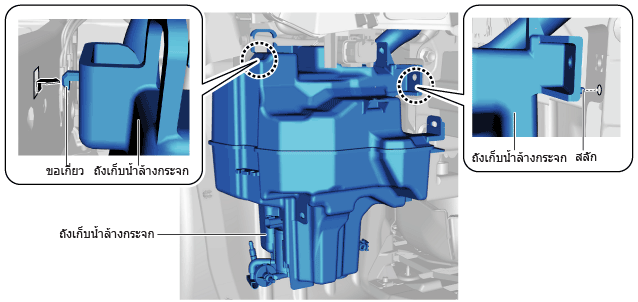

14.  ขยับถังเก็บน้ำล้างกระจกตามทิศทางลูกศรที่แสดงในภาพแล้วดึงตะขอของถังเก็บน้ำล้างกระจกออกจากตัวรถ

am2zzw00011627

15.  ดึงสลักของถังเก็บน้ำล้างกระจกออกแล้วถอดถังเก็บน้ำล้างกระจกออกจากรถยนต์

16.  ถอดมอเตอร์ฉีดน้ำล้างกระจกออก (ดู การถอด/ติดตั้งมอเตอร์ฉีดน้ำล้างกระจก)

17.  ถอดเซ็นเซอร์ระดับน้ำฉีดล้างกระจกออก (รุ่นที่มีระบบฉีดน้ำล้างไฟหน้า) (ดู การถอด/การติดตั้งเซ็นเซอร์ระดับน้ำฉีดล้างกระจก)

18.  ถอดมอเตอร์ฉีดน้ำล้างไฟหน้าออก (รุ่นที่มีระบบฉีดน้ำล้างไฟหน้า) (ดู การถอด/ติดตั้งมอเตอร์ฉีดน้ำล้างไฟหน้า)

19.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการติดตั้งท่อฉีดน้ำล้างกระจก

1.  เมื่อติดตั้งท่อฉีดน้ำล้างกระจกเข้ากับขอเกี่ยวถังเก็บน้ำล้างกระจก ให้ติดตั้งเข้ากับปลายบนของเครื่องหมายที่ตรงกับขอเกี่ยว

am2zzw00011628
